Johnson JDMV2W - Enlevez les Bavures; Instructions de Raccordement - Tuyauterie de Réfrigérant; Évasez les Extrémités des Tuyaux

Instructions de raccordement -
Tuyauterie de réfrigérant
ATTENTION
• Le tuyau de branchement doit être installé
horizontalement. Un angle de plus de 10° peut
provoquer un dysfonctionnement.
• NE PAS installer le tuyau de raccordement avant
l’installation des unités intérieures et extérieures.
• Isolez la tuyauterie de gaz et de liquide pour
éviter les fuites d’eau.

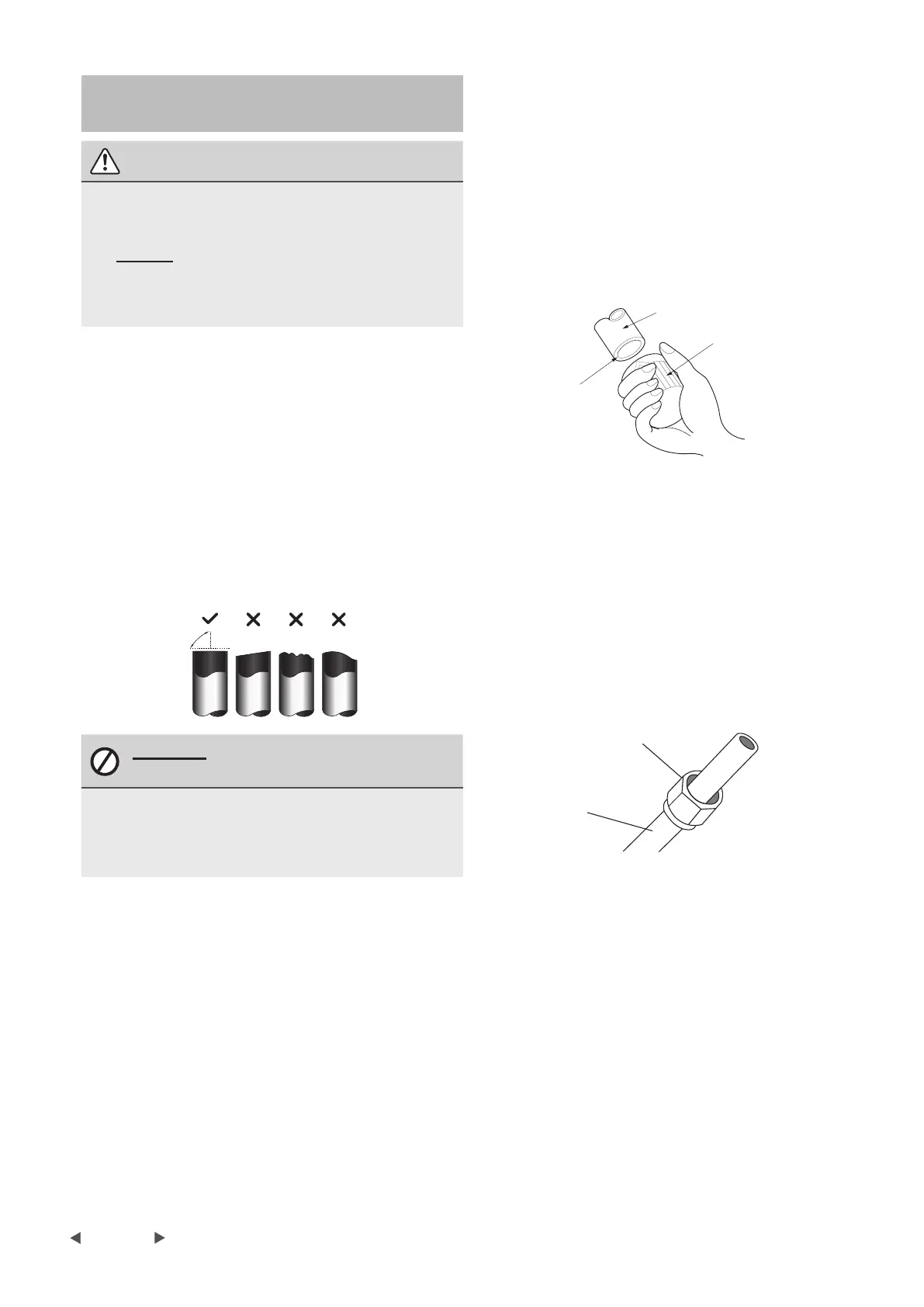

Étape 1 : Coupez les tuyaux
Lors de la préparation des tuyaux de réfrigérant, prenez
extra soin à les couper et les évaser correctement. Cela
garantira un fonctionnement e󰀩cace et minimisera le
besoin de maintenance future.
1. Mesurez la distance entre les unités intérieures et
extérieures.
2. À l’aide d’un coupe-tube, coupez le tuyau un peu
plus long que la distance mesurée.
3. Assurez-vous que le tuyau est coupé à un angle
parfait de 90°.
90°
Oblique
Rugueux Sinueux
NE PAS DÉFORMER LE TUYAU
LORS DU COUPAGE
Être vraiment prudent à ne pas endommager,
bosselez ou déformez le tuyau lors du coupage. Cela
réduira considérablement l’e󰀩cacité de chau󰀨age de
l’unité.
Étape 2 : Enlevez les bavures
Les bavures peuvent a󰀨ecter le joint étanche à l’air
de Raccordement de la Tuyauterie de Réfrigérant. Ils
doivent être complètement enlevées.
1. Tenez le tuyau à un angle vers le bas pour éviter
que des bavures ne tombent dans le tuyau.
2. À l’aide d’un alésoir ou d’un outil d’ébavurage,
enlevez toutes les bavures de la section coupée du
tuyau.
Tuyau
Alésoir
Pointez vers le
bas
Étape 3 : Évasez les extrémités des tuyaux
Un bon évasement est essentiel pour obtenir le joint
étanche à l’air.
1. Après avoir enlevé les bavures du tuyau coupé,
scellez les extrémités avec du ruban en PVC pour
éviter l’entrée des corps étrangers dans le tuyau.
2. Gainez le tuyau avec un matériau isolant.
3. Placez les écrous à embase aux deux extrémités
du tuyau. Assurez-vous qu’ils sont dans la bonne
direction, car vous ne pouvez pas les mettre ou
changer leur direction après les avoir évasés.
Écrou à embase
Tuyau en cuivre
4. Enlevez le ruban en PVC des extrémités du
tuyau lorsque vous êtes prêt à e󰀨ectuer le travail
d’évasement.
Page 30
