Johnson JDMV2W - Ajustar a Direção da Entrada de Ar

Precauções de
Segurança

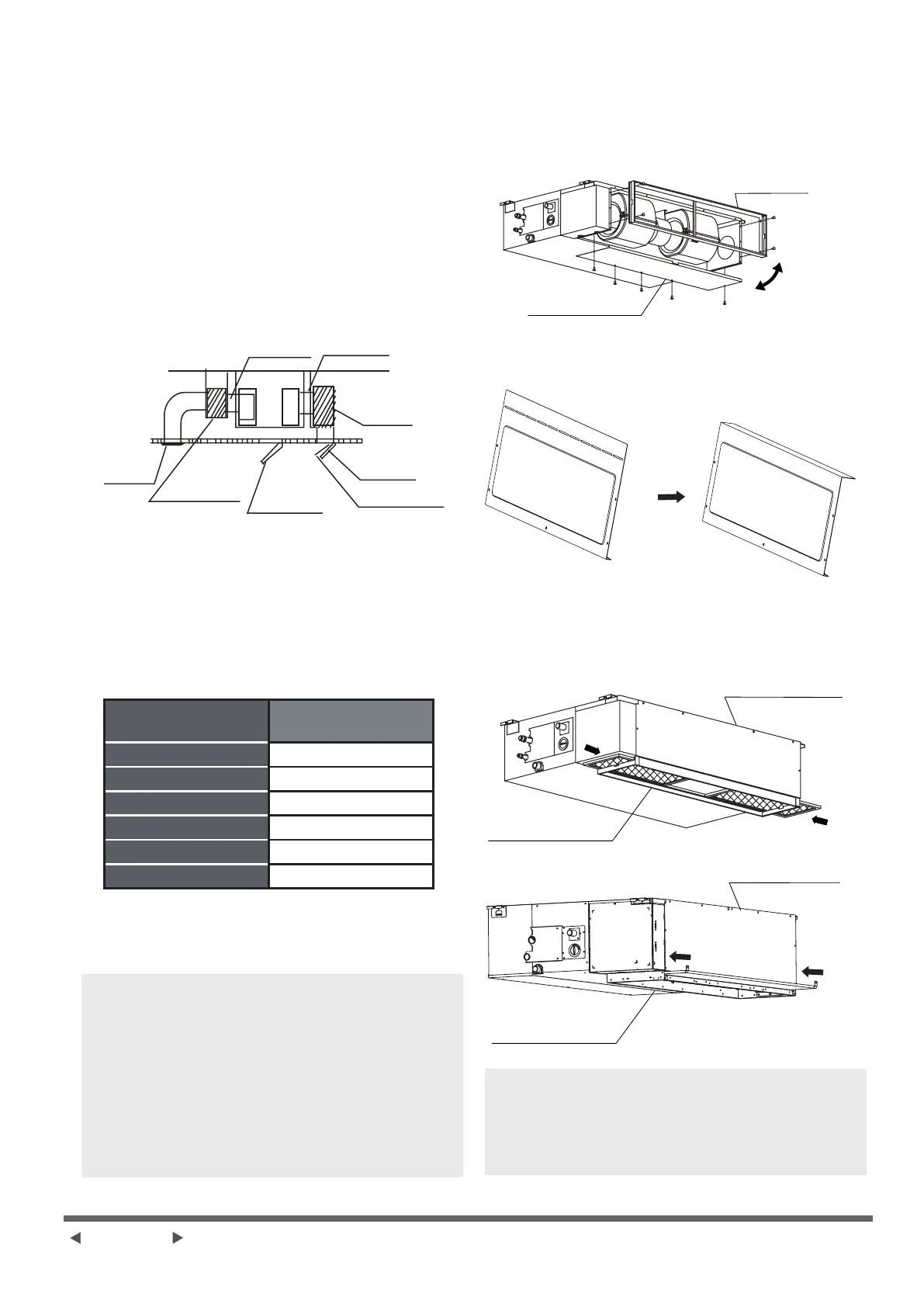

Passo 3: Instalação da conduta e
acessórios
1. Instale o ltro (opcional) de acordo com o
tamanho da entrada de ar.
2. Instale a manga exível de ligação entre a
unidade e a conduta.
3. A conduta de entrada e saída de ar deverão
estar sucientemente afastadas para evitar a
realimentação da circulação de ar.
4. Conectar o duto de acordo com o seguinte
diagrama:
Fixação de tela
Fixação de tela
Cabine de
isolamento
Entrada de ar
Filtro de poeira
do ar
Orifício de
vericação
Cabine de
isolamento
Saída de ar
NOTA
O comprimento mínimo da conduta deve ser
superior a 1m, e xe na entrada de ar por
parafusos (aplicável à unidade que o ltro de
entrada de ar não é xado por parafusos).
5. Por favor, na instalação, tenha em
consideração a pressão estática:
MODELO
(Btu/h)
Pressão Estática
(Pa/in.wg)
9K 0~50/0~0,2
12K 0~50/0~0,2
18K 0~100/0~0,4
24K 0~160/0~0,64
30K-36K 0~160/0~0,64
42K-60K 0~160/0~0,64
Altere a pressão estática do motor do ventilador
de modo a corresponder à pressão estática da
conduta externa.
NOTA
1. Não apoie o peso da conduta ligada sobre a
unidade interior.
2. Ao conectar o duto, usar uma conexão de tela
não inamável para evitar vibrações.
3. A conduta deverá ser isolada pelo exterior com
espuma, de modo a evitar condensação. Nos
casos em que tal seja necessário, de modo
a reduzir o ruído, deverá ser instalada na
conduta manga de insonorização interior.
Passo 4: Ajustar a direção da entrada de ar
(Do lado de trás para o lado de
baixo)
1. Retire o painel de ventilação e o rebordo.
Rebordo de retorno de ar
Painel de ventilação
Dobre o painel de ventilação traseiro 90 graus ao
longo da linha pontilhada no painel de ventilação
inferior. (alguns modelos)
2. Altere a posição do painel de ventilação e do
rebordo de ar.
3. Ao instalar o ltro de malha, deve xá-lo dentro
do rebordo como se vê na imagem seguinte.
Painel de ventilação
Rebordo de
retorno de ar
Rebordo de
retorno de ar
Painel de
ventilação
Ou
NOTA
Todas as guras neste manual são
apenas para ns explicativos. A aparência
do ar condicionado que você adquiriu pode
variar ligeiramente, embora tenha uma forma
semelhante.
Página 22
