Raccordement de la Tuyauterie de réfrigérant
Lors du raccordement de la tuyauterie de réfrigérant, ne pas laisser aucune substance ni aucun gaz autre que le
réfrigérant spécié pénétrer dans l’unité. La présence d’autres gaz ou substances réduira la capacité de l’unité et
peut entraîner une pression anormalement élevée dans le cycle de réfrigération. Cela peut provoquer l’explosion
et la blessure.
Note sur la Longueur de Tuyau
Comme le tableau suivant, assurez-vous que la longueur du tuyau de réfrigération, le nombre de exions et la
hauteur de chute entre les unités intérieure et extérieure satisfont aux exigences indiquées dans le tableau suivant :
La longueur maximale et la hauteur de chute sont basées sur les modèles. (Unité : m/ft.)
Type de modèle Capacité (Btu/h) Longueur de tuyau
Hauteur de chute
maximale
Conversion de fréquence
de l’Europe de l’Amérique
du Nord et de l’Australie
TYPE SPLIT
<15K 25/82 10/32,8
≥15K - <24K 30/98,4 20/65,6
≥24K - <36K 50/164 25/82
≥36K - ≤60K 65/213 30/98,4
Autre type split
12K 15/49 8/26
18K-24K 25/82 15/49
30K-36K 30/98,4 20/65,6
42K-60K 50/164 30/98,4
ATTENTION

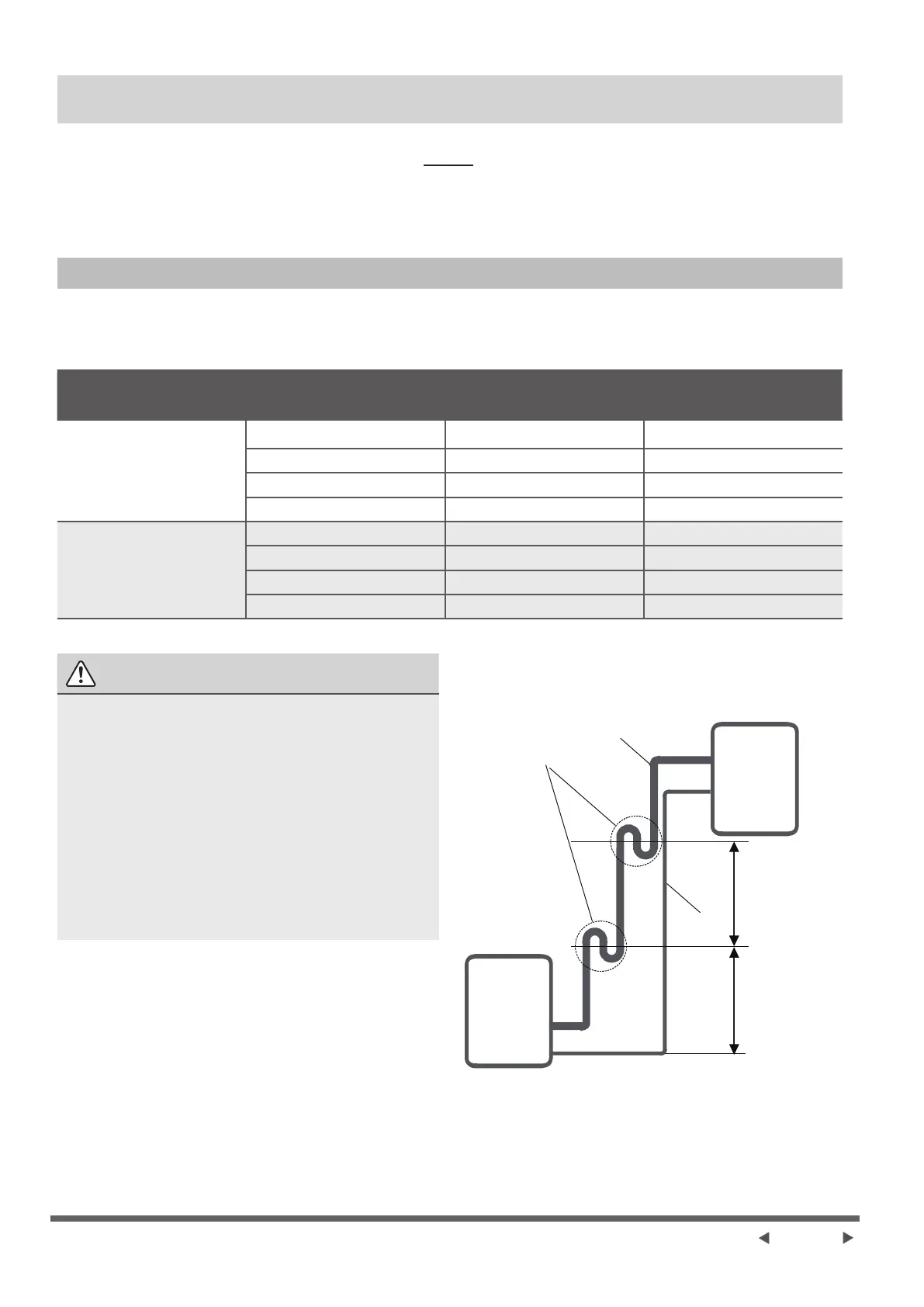

Récupérateur d’huile
- Si l’huile retourne dans le compresseur de l’unité
extérieure, cela peut provoquer une compression du
liquide ou une détérioration du retour de l’huile. Les
récupérateurs d’huile dans la tuyauterie montante de
gaz peuvent éviter ce cas.
Un récupérateur d’huile doit être installé tous les 6m
(20 pieds) pour le tuyau montant d’aspiration verticale.
(<36000Btu/h unité).
Un récupérateur d’huile doit être installé tous les
10m (32,8 pieds) pour le tuyau montant d’aspiration
verticale (≥36000Btu/h).
Unité intérieure/
Unité extérieure
6m/20 pieds
(<36000Btu/h
unité)
10m/32,8 pieds
(≥36000Btu/h
unité)
6m/20 pieds
(<36000Btu/h
unité)
10m/32,8 pieds
(≥36000Btu/h
unité)
Tuyauterie de
gaz
Récupérateur d’huile
Tuyauterie
de liquide
Unité intérieure/
Unité extérieure
