(Unité : mm/pouce)
Dimensions de l’unité
extérieure L x H x P
Dimensions de montage
Distance A Distance B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12,2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (37,24x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,24x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,34) 634 (24,96) 404 (15,9)
890x673x342 (35x26,5x13,46) 663 (26,1) 354 (13,94)
765x555x303 (30,1x21,8x11,9) 452 (17,8) 286(11.3)
805x554x330 (31,7x21,8x12,9) 511 (20,1) 317 (12,5)
770x555x300 (30,3x21,8x11,8) 487 (19,2) 298 (11,7)

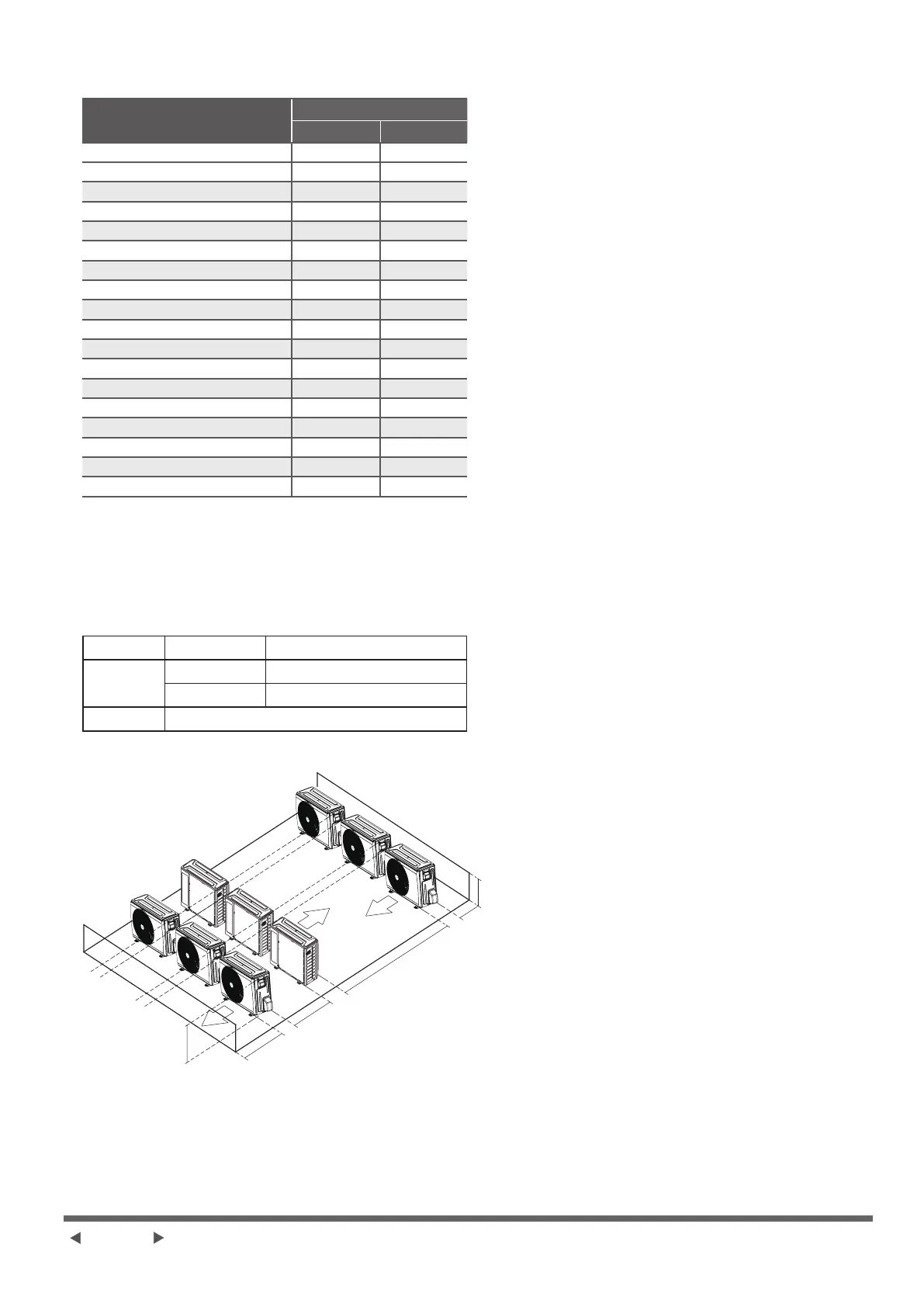

Rangées d’installation en série
Les relations entre H, A et L sont les
suivantes.
- L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8 pouces ou plus
1/2H < L ≤ H 30 cm / 11,8 pouces ou plus
L > H Installation impossible
L
H
A
300 cm / 118 pouces ou plus
60 cm / 23,6
pouces ou
plus
150 cm / 59
pouces ou
plus
25 cm / 9,8
pouces ou
plus
25 cm / 9,8
pouces ou
plus
