Johnson JDMV2W - Cabos Elétricos

NOTAS SOBRE O RAIO MÍNIMO DA DOBRA

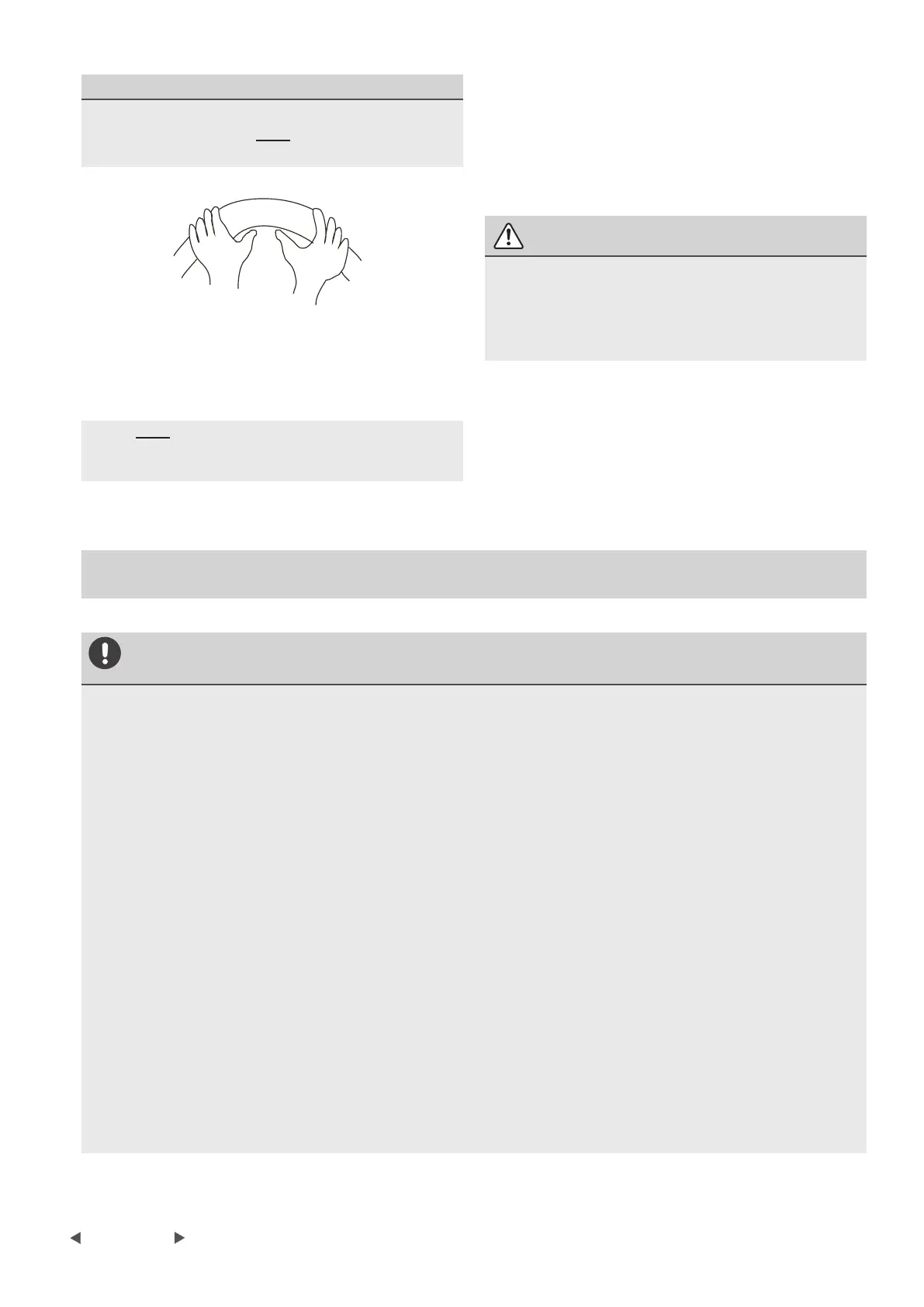

Dobre cuidadosamente a tubagem no meio de acordo
com o diagrama abaixo. NÃO dobre a tubagem mais
de 90 ° ou mais de 3 vezes.
Dobre o tubo com o polegar
min-raio 10cm (3,9 ”)
6. Depois de conectar os tubos de cobre à unidade
interna, enrole o cabo de alimentação, o cabo de
sinal e a tubagem juntos com a ta de ligação.
NOTA: NÃO entrelace o cabo de sinal com outros os.
Ao agrupar esses itens, não entrelace ou cruze o cabo
de sinal com qualquer outro cabo.
7. Ene esta tubagem pela parede e conecte-a à
unidade externa.
8. Isole toda a tubagem, incluindo as válvulas da
unidade externa.
9. Abra as válvulas de paragem da unidade exterior
para iniciar o uxo do refrigerante entre a unidade
interior e exterior.
CUIDADO
Certique-se de que não existe fuga de refrigerante
após concluir o trabalho de instalação. Se houver
fuga de refrigerante, ventile a área imediatamente e
evacue o sistema (consulte a secção de Evacuação
do Ar deste manual).
Cabos Elétricos
ANTES DE REALIZAR QUALQUER TRABALHO ELÉTRICO, LEIA ESTES
REGULAMENTOS
1. Toda a ação deve estar em conformidade com os códigos e regulamentos elétricos locais e nacionais e
deve ser instalada por um eletricista licenciado.
2. Todas as ligações elétricas devem ser feitas de acordo com o diagrama de ligação elétrica situado nos
painéis das unidades interior e exterior.
3. Se houver um problema sério de segurança com a fonte de alimentação, interrompa o trabalho
imediatamente. Explique o seu raciocínio ao cliente e recuse a instalação da unidade até que o problema de
segurança seja devidamente resolvido.
4. A tensão de alimentação deve estar entre 90-110% da tensão nominal. Uma fonte de alimentação insuciente
pode causar mau funcionamento, choque elétrico ou incêndio.
5. Se ligar energia à cablagem xa, deve ser instalado um protector contra sobretensões e um interruptor
principal de energia.
6. Se conectar a alimentação à ação xa, um interruptor ou disjuntor que desconecte todos os pólos e
tenha uma separação de contato de pelo menos 1/8in (3mm) deve ser incorporado à ação xa. O técnico
qualicado deve utilizar um disjuntor ou interruptor aprovado.
7. Conecte a unidade apenas a uma tomada de circuito de derivação individual. Não ligue outro aparelho a essa
tomada.
8. Certique-se de aterrar corretamente o ar condicionado.
9. Todos os os devem estar rmemente ligados. Um cabo solto pode originar sobreaquecimento e resultar
num possível incêndio.
10. Não deixe os os tocarem ou apoiarem-se nos tubos de refrigerante, no compressor ou em quaisquer peças
móveis dentro da unidade.
11. Se a unidade estiver próxima de outra fonte de aquecimento, deverá estar afastada a pelo menos 1 metro (40
pol.) dos materiais inamáveis ou de combustão.
Página 32
