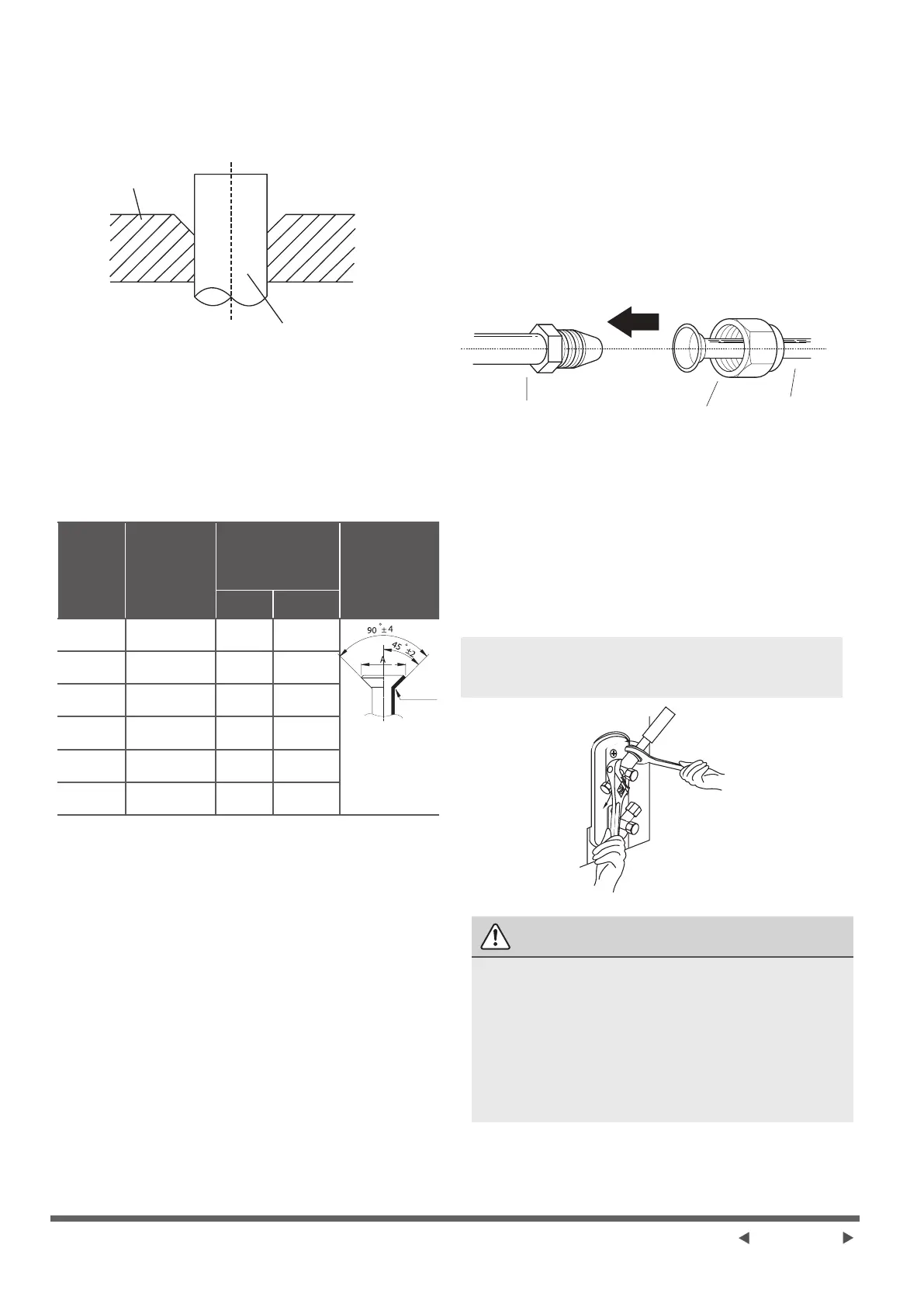

5. Aperte a forma de alargamento na extremidade do
tubo. A extremidade do tubo deve estender-se para
além do formato da queima.
Tubo
Formato da
queima
6. Coloque a ferramenta de queima na forma.
7. Gire o manípulo da ferramenta de queima no sentido
horário até que o tubo esteja totalmente queimado.
Flare o tubo de acordo com as dimensões.
TENSÃO DE TUBAGEM ALÉM DA FORMA DE
QUEIMA
Calibre
de
tubagem
Torque de
aperto
Dimensão do are
(A)
(Unidade: mm/
polegada)
Formato do
cone
Min. Máx.
Ø 6.35
18-20 N.m
(183-204 kgf.cm)
8,4/0,33 8,7/0,34
R0.4~0.8
Ø 9.52
25-26 N.m
(255-265 kgf.cm)
13,2/0,52 13,5/0,53
Ø 12.7
35-36 N.m
(357-367 kgf.cm)
16,2/0,64 16,5/0,65
Ø 16
45-47 N.m
(459-480 kgf.cm)
19,2/0,76 19,7/0,78
Ø 19
65-67 N.m
(663-683 kgf.cm)
23,2/0,91 23,7/0,93
Ø 22
75-85N.m
(765-867 kgf.cm)
26,4/1,04 26,9/1,06
8. Remova a ferramenta de queima e a forma de
queima, depois inspecione a extremidade do tubo
quanto a rachas e queima.
Passo 4: Tubos de conexão
Ligue primeiro os tubos de cobre à unidade interior
e depois ligue-a à unidade exterior. Deverá primeiro
conectar o tubo de baixa pressão e, de seguida, o tubo
de alta pressão.
1. Ao conectar as porcas de queima, aplique
uma camada na de óleo de refrigeração nas
extremidades queimadas dos tubos.
2. Alinhe o centro dos dois tubos que irá conectar.
Tubagem da unidade interior Porca de alargamento
Tubo
3. Aperte a porca de queima o mais rmemente
possível à mão.
4. Utilizando uma chave inglesa, segure a porca na
tubagem do aparelho.
5. Enquanto segura rmemente a porca, utilize uma
chave dinamométrica para apertar a porca de are
de acordo com os valores de torque indicados na
tabela acima.
NOTA: Utilize uma chave inglesa e uma chave de
torque ao conectar ou desconectar os tubos de / para
o aparelho.
CUIDADO
• Certique-se de que envolve o isolamento em volta
da tubagem. O contacto direto com a tubagem nua
pode resultar em queimaduras ou queimaduras de
gelo.
• Certique-se de que o tubo está conectado
corretamente. O aperto excessivo pode danicar
a boca da campânula e o aperto leve pode causar
fugas.
