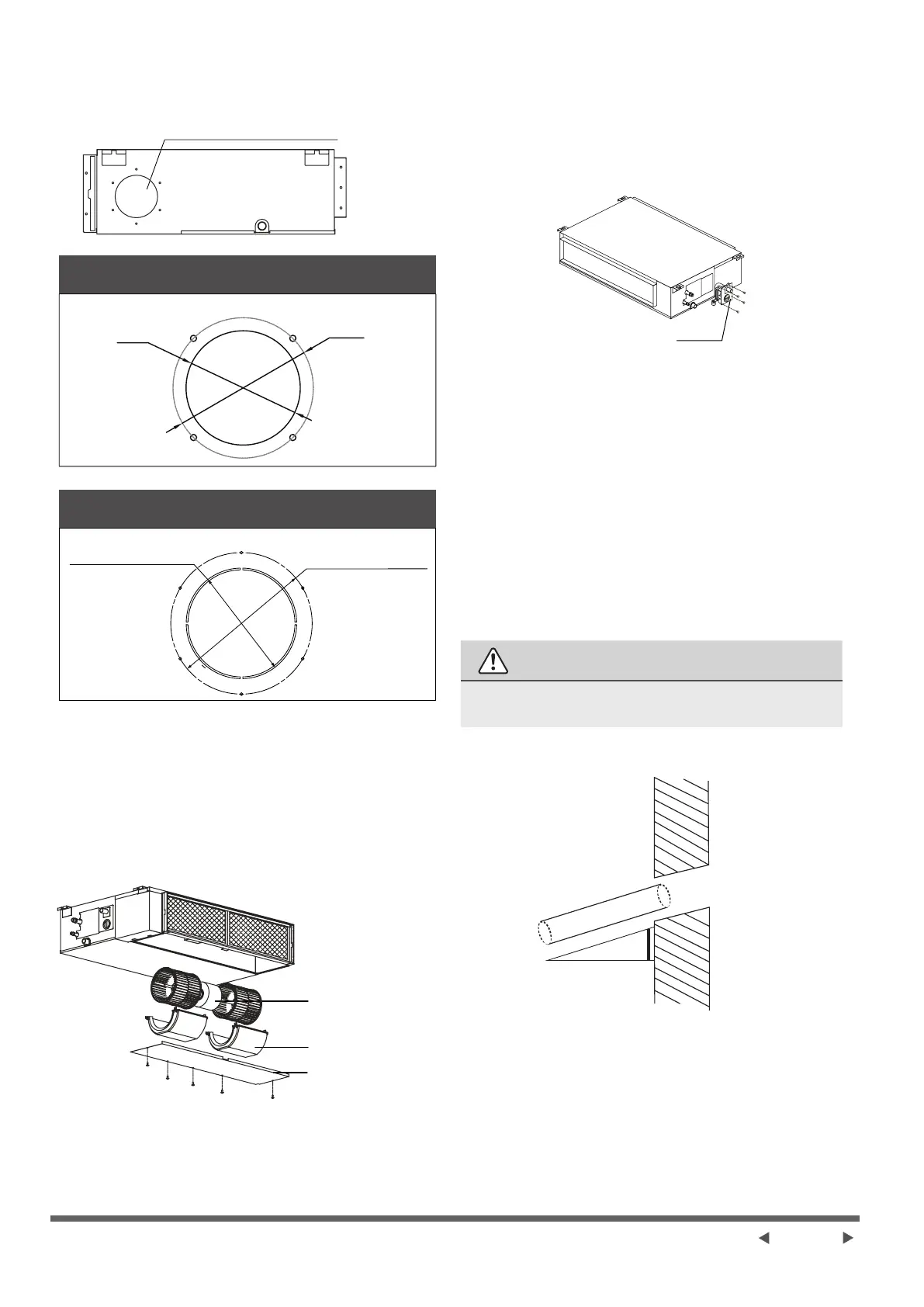

Étape 5 : Installation de conduit d’air frais
Dimension :
Ø92mm(3.62”)
Ø113mm(4.45”)
Ø125mm(4.92”)
Ø160mm(6.3”)
Joint de conduit pour l’air frais
MODÈLE
9-12
MODÈLE
18-60
Ø92mm (3,62”)
Ø125mm (4,92”)
Ø160mm (6,3”)
Ø113mm (4,45”)
Étape 6 : Maintenance du moteur et de la pompe de
drainage
(le panneau arrière ventilé est utilisé comme exemple)
Maintenance du moteur:
1. Enlevez le panneau ventilé.
2. Enlevez le boîtier du ventilateur.
3. Enlevez le moteur.
Moteur
Boîtier du
ventilateur
Panneau ventilé
Maintenance de la pompe:
1. Enlevez les quatre vis à partir de la pompe de
drainage.
2. Débranchez l’alimentation de la pompe et le câble
de commutateur de niveau d’eau.
3. Démontez la pompe
Pompe
Étape 7 : Percez un trou dans le mur pour la
tuyauterie de connexion.
1. Déterminez l’emplacement du trou sur le mur en
fonction de l’emplacement de l’unité extérieure.
2. En utilisant un carottier de 65mm (2,5 pouces) ou
90mm (3,54 pouces) (selon les modèles), percez un
trou dans le mur. Assurez-vous que le trou est percé
à un angle légèrement descendant, de sorte que
l’extrémité extérieure du trou soit plus basse que
l’extrémité intérieure d’environ 12mm (0,5 pouce).
Cela assurera un bon drainage de l’eau.
3. Placez le manchon de protection dans le trou. Cela
protège les bords du trou et aidera à le sceller à la
n du processus d’installation.
ATTENTION
Lors de percer le trou sur le mur, s’assurer d’éviter les
ls, la plomberie et les autres composants sensibles.
Mur
Intérieur
Extérieure
≈ 12mm / 0,5 pouce
