Johnson JDMV2W - Extremidades Abocardadas Do Tubo

Instruções de Conexão - Tubulação
Refrigerante
CUIDADO
• O tubo de ramicação deve ser instalado
horizontalmente. Um ângulo de mais de 10 °
pode causar um mau funcionamento.
• NÃO instale o tubo de conexão até que as
unidades interna e externa tenham sido
instaladas.
• Isole a tubagem de gás e líquido para evitar fuga
de água.

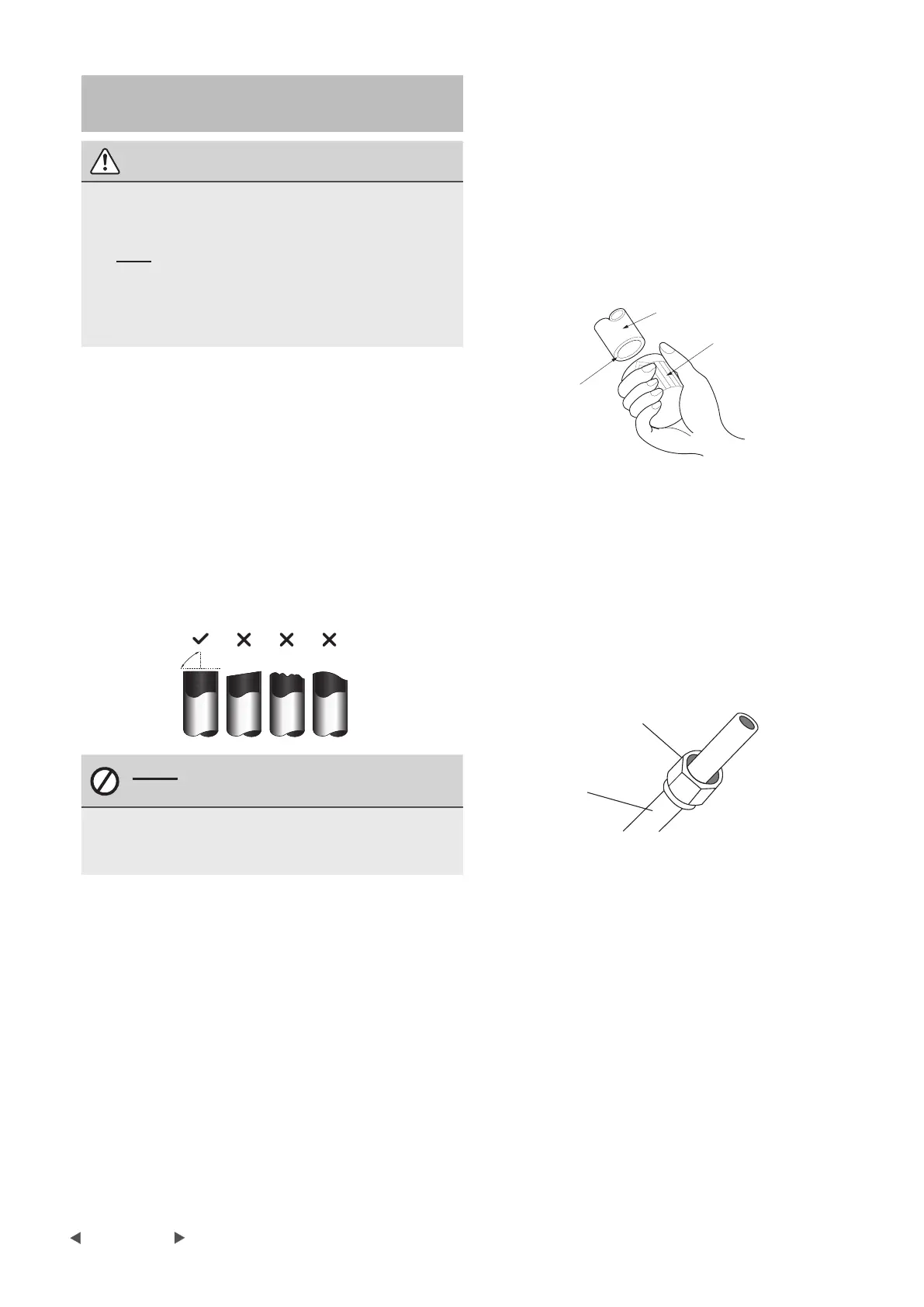

Passo 1: Corte de tubos
Ao preparar os tubos de refrigerante, tome cuidado
extra para os cortar e alargar de forma adequada. Isso
irá garantir uma operação eciente e minimizará a
necessidade de manutenção no futuro.
1. Meça a distância entre as unidades interna e
externa.
2. Ao utilizar um alicate de tubos, corte o tubo um
pouco mais do que a distância medida.
3. Certique-se de que o tubo está cortado num
ângulo perfeito de 90 °.
90°
Oblíquo Áspero Distorcido
NÃO DEFORME O TUBO
ENQUANTO ESTÁ CORTADO
Tenha extra cuidado ao cortar os tubos para que estes
não quem danicados. Irá reduzir drasticamente a
eciência de aquecimento do aparelho.
Passo 2: Remova as saliências.
As rebarbas podem afetar a estanque da ligação
do tubo de refrigerante. Devem ser completamente
removidos.
1. Segure o tubo num ângulo descendente para evitar
que as saliências caiam no tubo.
2. Utilizar um escareador ou ferramenta de
rebarbamento, remove todas as saliências da
secção de corte do tubo.
Tubo
Escareador
Apontar para
baixo
Passo 3: Extremidades abocardadas do tubo.
A extremidade abocardada apropriada é essencial para
obter uma vedação hermética.
1. Depois de remover as saliências do tubo cortado,
sele as extremidades com ta de PVC para evitar
que entrem materiais estranhos no tubo.
2. Revista o tubo com material isolante.
3. Coloque as porcas de alargamento nas duas
extremidades do tubo. Certique-se de que elas
estão voltadas para a direção certa.
Porca de alargamento
Tubo de cobre
4. Remova a ta de PVC das extremidades do tubo
quando estiver pronto para realizar o trabalho de
queima.
Página 30
