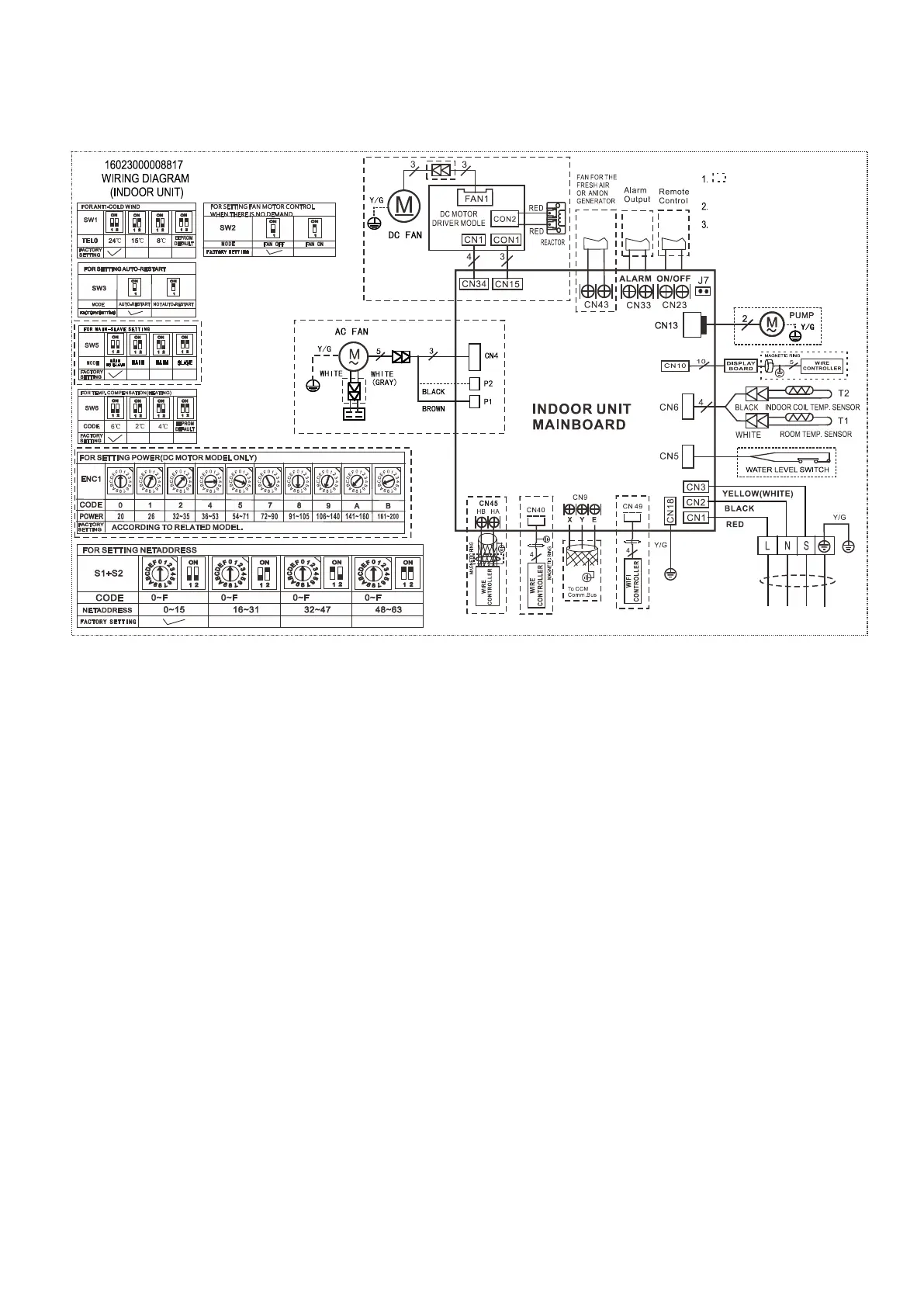

DIAGRAMA DE CABLEADO
WIRING DIAGRAM
NOTA:
Este símbolo indica que el
elemento es opcional, y que la forma
real prevalece.
Retire el conector corto de J7 cuando
use la función ON-OFF.
Cuando el mando por cable se
conecte con cable apantallado, éste
debe conectarse adecuadamente a
tierra.
A LA UNIDAD EXTERIOR
ANILLO
MAGNÉTICO
