Instrucciones de instalación: ud. interior
Instalación de la unidad interior
NOTA: La instalación del panel debe realizarse tras completar la conexión de
tubos y cables.
NO
instale la unidad en los
siguientes lugares
:
Zonas con perforación o fractura-
ción hidráulica de petróleo
Zonas costeras con altos niveles de
sal en el aire
Zonas con gases cáusticos en el
aire (aguas termales)
Zonas con fluctuación de energía
(fábricas)
Espacios cerrados (armarios)
Cocinas con uso de gas natural
Zonas con fuertes ondas electro-
magnéticas
Zonas donde se almacena material
o gas inflamable
Habitaciones muy húmedas, como
baños y lavaderos
Espacio de mantenimiento
Paso 1: Selección del lugar de instalación
Antes de instalar la unidad interior,
debe elegir una ubicación adecuada.
Estas condiciones le ayudarán a elegir
una ubicación adecuada para la
unidad.
Una ubicación de instalación adecuada
cumple estas condiciones:
Hay espacio suficiente para la instalación y
el mantenimiento.
Hay espacio suficiente para conectar las
tuberías y el desagüe.
El techo es horizontal y su estructura puede
soportar el peso de la unidad interior.
La entrada y salida de aire no están
bloqueadas.
El caudal de aire llena todo el espacio.
No existe radiación directa de calentadores.
Los modelos de 2250 a 4500 fg sólo apli-
can a una habitación.

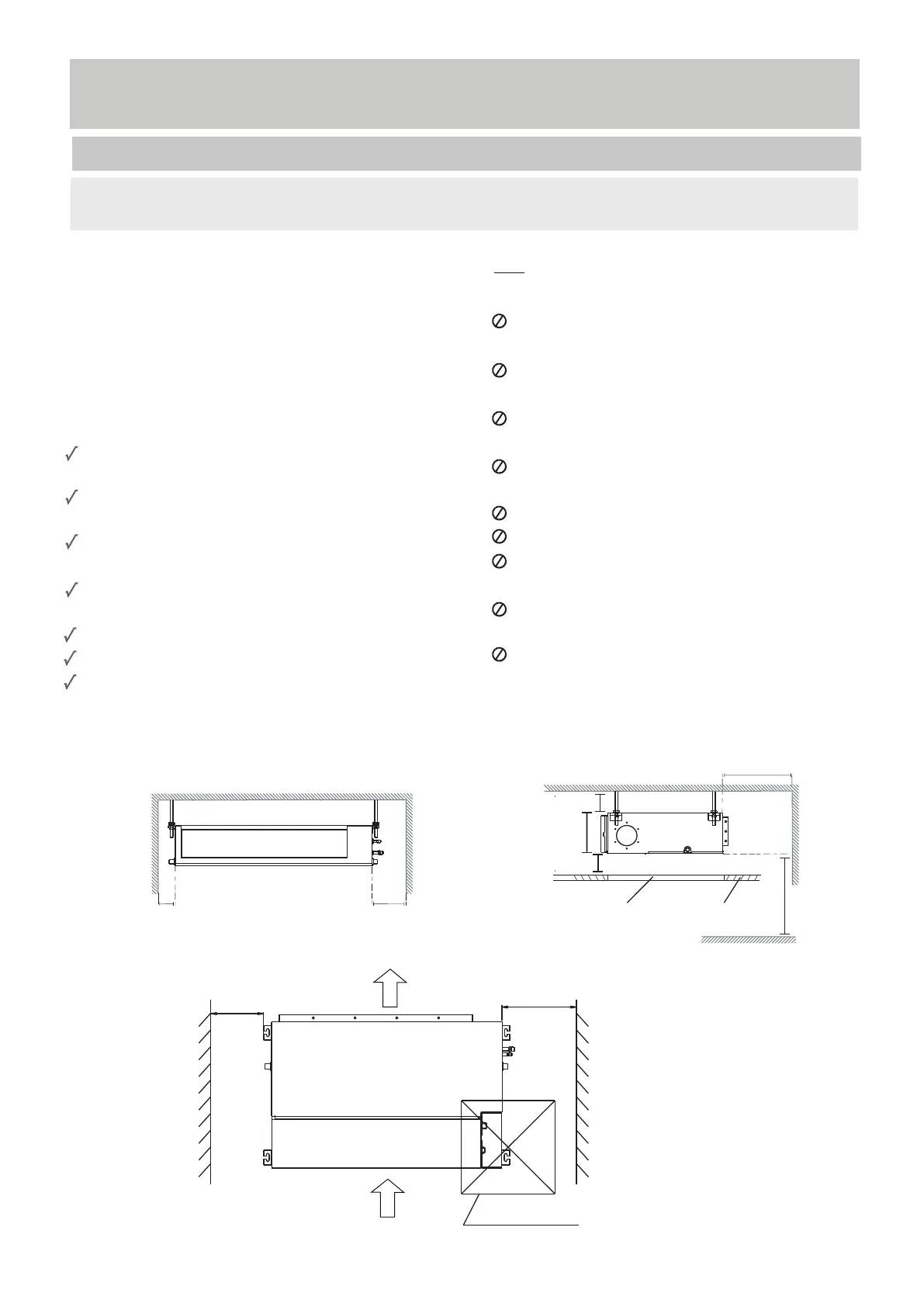

Lugar de instalación
Lado
izquierdo
Lado
derecho
Techo fuerte y resistente
Unidad interior
>7.9in(20cm) >11.8in(30cm)
>0.8in(2cm)
>0.8in(2cm)
>11.8in(30cm)
>90.6in(230cm)
Suelo
Acceso de
mantenimiento
(Cuando no hay techo)
B
Salida de aire
Entrada de aire
≥7.9in(20cm)
≥11.8in(30cm)
23.6inx23.6in(60cmx60cm)
orificio de comprobación
Techo
