Conexión de tuberías frigoríficas
Nota sobre la longitud de las tuberías
Al conectar las tuberías frigoríficas, no permita que ninguna sustancia
o gas que no sea el refrigerante especificado entren en la unidad. La
presencia de otros gases o sustancias reduce la capacidad de la
unidad y puede causar una presión excesiva en el ciclo de refrige-
ración. Esto puede dar lugar a explosiones y lesiones.
Compruebe que la longitud de la tubería refrigerante, el número de curvas
y el desnivel entre la unidad interior y la exterior cumplen con los requisitos
mostrados en la siguiente tabla:
Longitud y altura máxima de las tuberías frigoríficas por modelo
Modelo Capacidad (fg/h)
Longitud máx. (m)
Altura máxima (m)
Tipo Split con
conversión de
frecuencia de
Norteamérica,
Australia y UE
< 3750
25 10
≥ 3750 y < 6000
30 20
≥ 6000 y < 9000
50 25
≥9000 y ≤15000
65 30
Otros tipo Split
3000
15
8
4500 - 6000
25
15
7500 - 9000
30
20
10500 - 15000
50
30
ATENCIÓN

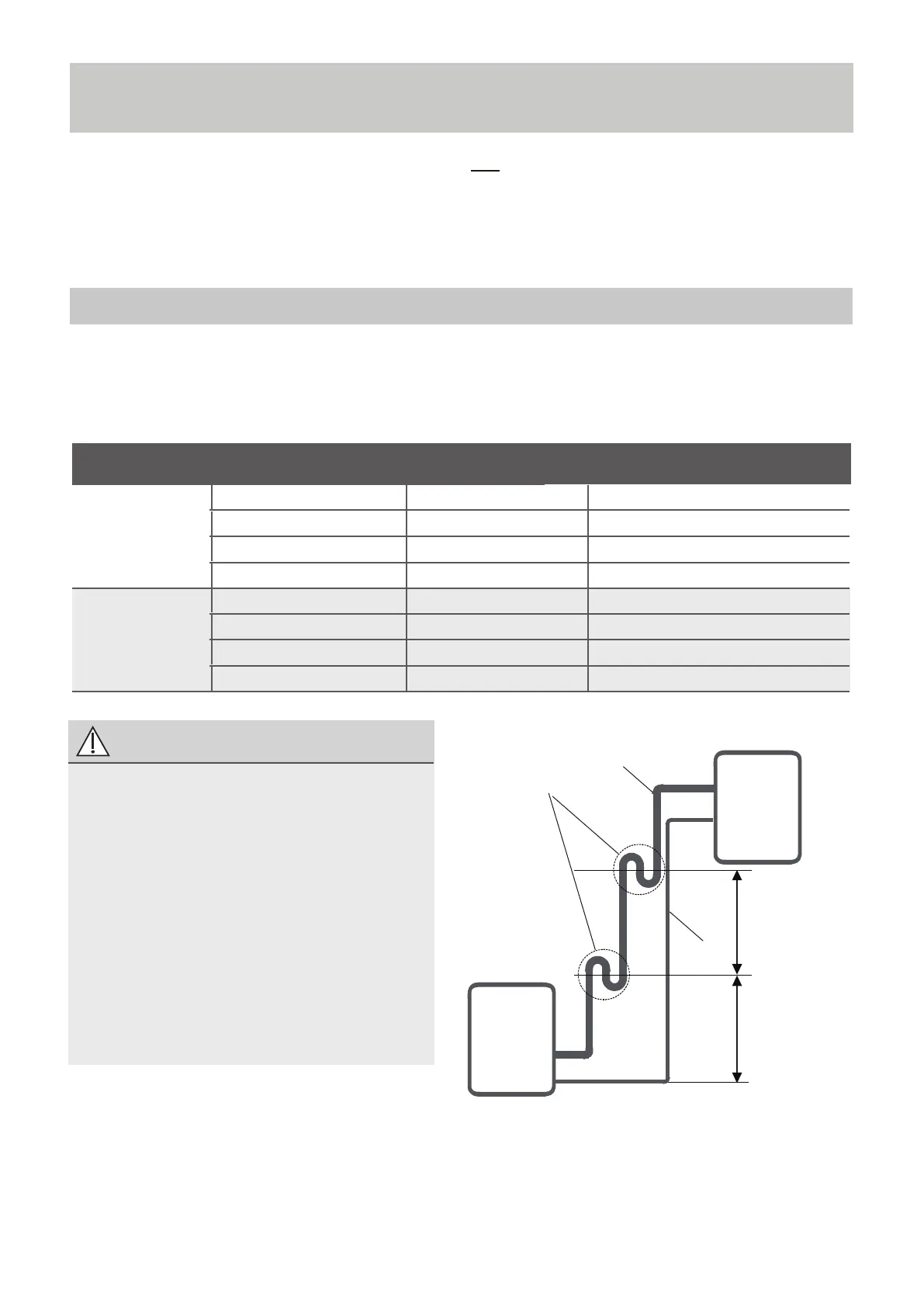

Colectores de aceite
Si el aceite vuelve a entrar en el
compresor de la unidad, puede
causar compresión líquida o el
deterioro del retorno de aceite.
Esto puede prevenirse colocando
colectores de aceite en las tuberías
de gas ascendentes. Debe instalar
uno cada 6m (20ft) de tuberías de
succión ascendentes (unidades de
＜9000fg/h), o cada 10m(32.8ft)
(≥9000fg/h).
6m/20ft
(＜9000fg/h)
10m/32.8ft
(≥9000fg/h)
6m/20ft
(＜9000fg/h)
10m/32.8ft
(≥9000fg/h)
Unidad interior/
Unidad exterior
Unidad interior
Unidad exterior
Tubería de gas
Tubería
líquido
Colectores
de aceite
