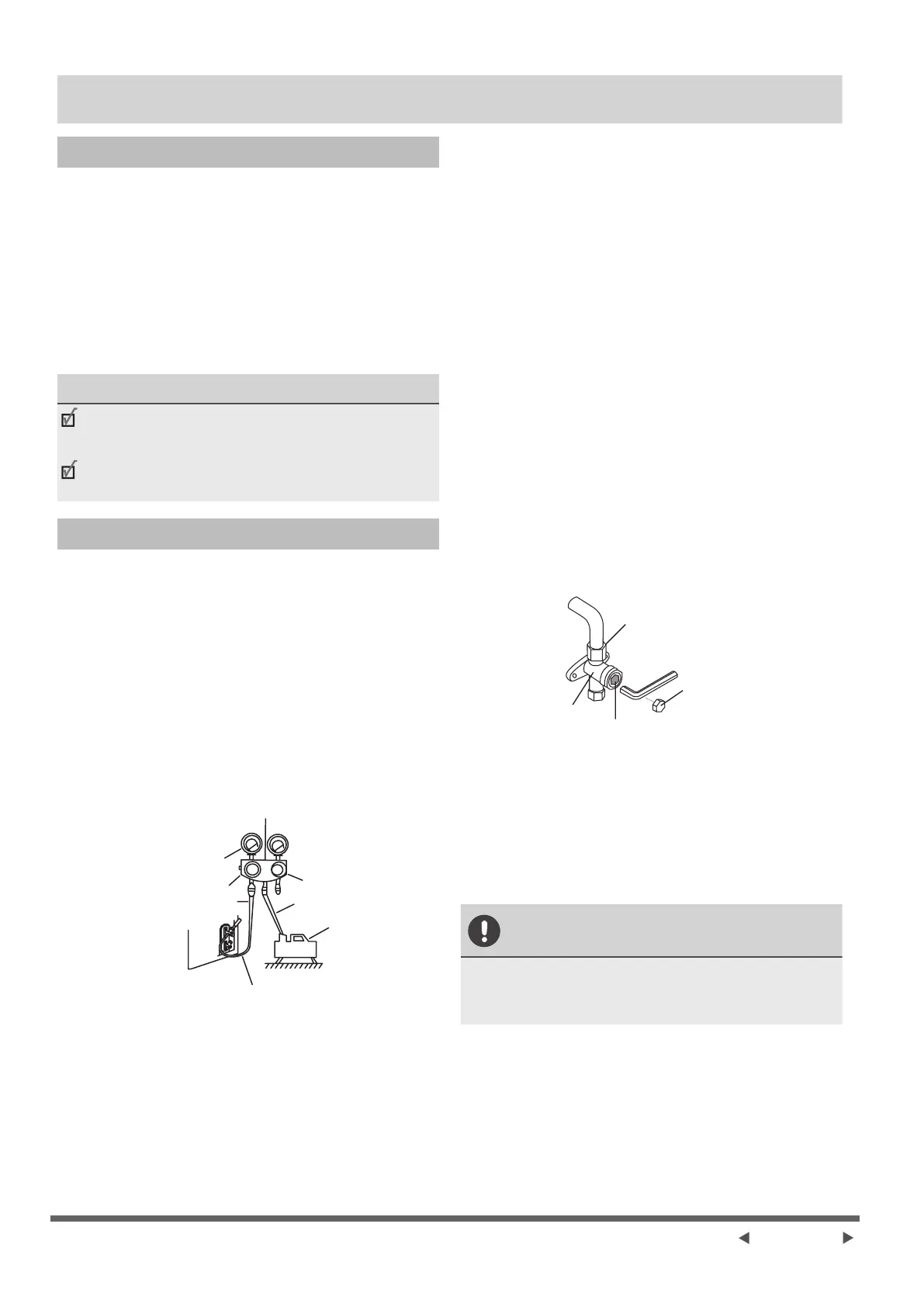

Evacuação de Ar
Preparações e Precauções
O ar e as matérias estranhas no circuito do líquido
de refrigeração podem causar aumentos anormais
GHSUHVVmRTXHSRGHPGDQL¿FDURDUFRQGLFLRQDGR
UHGX]LUDVXDH¿FLrQFLDHFDXVDUOHV}HV8WLOL]HXPD
bomba de vácuo e um manómetro do colector para
evacuar o circuito de refrigerante, removendo qualquer
gás não condensável e humidade do sistema.
A evacuação deve ser realizada na instalação inicial e
quando a unidade for realocada.
ANTES DE REALIZAR A EVACUAÇÃO
9HUL¿TXHVHRVWXERVGHOLJDomRHQWUHDVXQLGDGHV
interior e exterior estão ligados corretamente.
9HUL¿TXHVHDFDEODJHPHVWiWRWDOPHQWHOLJDGD
corretamente.
Instruções de Evacuação
1. Conecte a mangueira de carga do manómetro à
porta de serviço na válvula de baixa pressão da
unidade externa.
2. Ligue outra mangueira de carga do manómetro à
bomba de vácuo.
3. Abra o lado de Baixa Pressão do manómetro do
colector. Mantenha o lado de Alta Pressão fechado.
4. Ligue a bomba de vácuo para evacuar o sistema.
5. Ative o vácuo por pelo menos 15 minutos ou até o
medidor composto indicar -76 cmHG (-10
5
Pa).
Calibre Múltiplo
Medidor de compósito
-76cmHg
Válvula de baixa pressão
Mangueira de pressão /
Válvula de alta pressão
Mangueira de carga
Bomba de vácuo
Mangueira de carga
Válvula de baixa pressão
6. Feche o lado de baixa pressão do manómetro e
desligue a bomba de vácuo.
7. $JXDUGHPLQXWRVHYHUL¿TXHVHQmRKRXYH
alteração na pressão do sistema.
8. Se houver uma alteração na pressão do sistema,
FRQVXOWHDVHomR9HUL¿FDomRGHYD]DPHQWRGH
JiVSDUDREWHULQIRUPDo}HVVREUHFRPRYHUL¿FDU
vazamentos. Se não houver alteração na pressão
do sistema, desaparafuse a tampa da válvula
compactada (válvula de alta pressão).
9. Insira a chave hexagonal na válvula compactada
(válvula de alta pressão) e abra a válvula girando a
chave em 1/4 de volta no sentido anti-horário. Oiça
se há gás a sair do sistema e feche a válvula após
5 segundos.
10. Observe o manómetro durante um minuto para ter
a certeza de que não há mudança na pressão. O
manómetro deve ler um pouco acima da pressão
atmosférica.
11. Remova a mangueira de carga da porta de serviço.
Porca de alargamento
Haste da válvula
Corpo da válvula
Tampa
12. Utilizando uma chave hexagonal, abra totalmente
as válvulas de alta pressão e baixa pressão.
13. Aperte as tampas das válvulas nas três válvulas
(orifício de serviço, alta pressão, baixa pressão)
manualmente. Pode apertá-la ainda mais utilizando
uma chave dinamométrica, se necessário.
ABRA AS HASTES DAS
VÁLVULAS CUIDADOSAMENTE
Ao abrir as hastes da válvula, gire a chave sextavada
até que atinja a rolha. Não tente forçar a válvula a
abrir mais.
Medidor de pressão
