NOTES SUR LE RAYON DE COURBURE MINIMUM

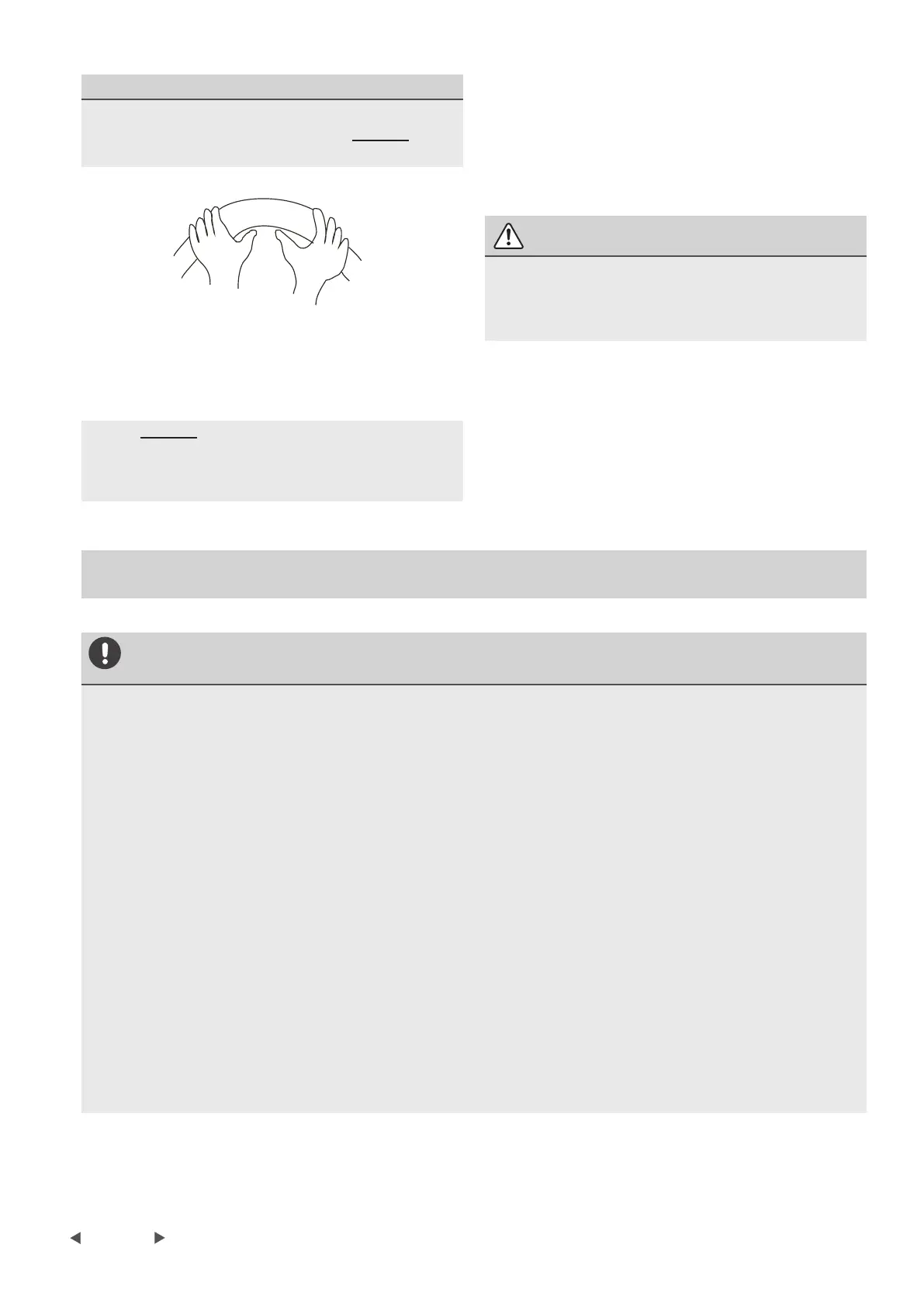

Pliez soigneusement la tubulure au milieu,
conformément au schéma ci-dessous. NE PAS plier la
tubulure à plus de 90° ou plus de 3 fois.
Courbez le tuyau avec le pouce
Rayon min. 10cm (3.9 pouces)
6. Après avoir connecté les tuyaux en cuivre à l’unité
intérieure, enroulez le câble d’alimentation, le câble
de signal et la tuyauterie avec du ruban adhésif.
NOTE : NE PAS entrelacer le câble de signal avec
d’autres ls. Lorsque vous réunissez ces éléments,
n’entrelacez ni croisez le câble de signal avec aucun
autre câblage.
7. Enlez ce tuyau à travers le mur et le connectez à
l’unité extérieure.
8. Isolez toute la tuyauterie, y compris les vannes de
l’unité extérieure.
9. Ouvrez les vannes d’arrêt de l’unité extérieure pour
démarrer l’écoulement du réfrigérant entre les unités
intérieure et extérieure.
ATTENTION
Vériez qu’il n’y a pas de fuite de réfrigérant une fois
l’installation terminée. En cas de fuite de réfrigérant,
ventilez immédiatement la zone et évacuez le système
(consultez la section Évacuation d’air de ce manuel).
Câblage
AVANT D’EFFECTUER TOUT TRAVAIL SOUS TENSION, LISEZ CES
RÈGLEMENTS
1. Tout le câblage doit être conforme aux codes électriques locaux et nationaux et doit être installé par un
électricien agréé.
2. Tous les raccordements électriques doivent être e󰀨ectués conformément au schéma de raccordement
électrique situé sur les panneaux des unités intérieures et extérieures.
3. En cas de problème de sécurité grave avec l’alimentation électrique, arrêtez immédiatement le travail.
Expliquez votre raisonnement au client et refusez d’installer l’unité jusqu’à ce que le problème de sécurité soit
correctement résolu.
4. La tension d’alimentation doit être comprise entre 90% et 110% de la tension nominale. Une alimentation
insu󰀩sante peut provoquer un dysfonctionnement, un choc électrique ou un incendie.
5. Si vous connectez l’alimentation au câblage xe, il faut installer un parafoudre et un interrupteur principal.
6. Si vous raccordez l’alimentation à un câblage xe, un interrupteur ou un disjoncteur qui déconnecte tous les
pôles et présente une séparation de contact d’au moins 1/8 pouce (3mm) doit être intégré au câblage xe. Le
technicien qualié doit utiliser un disjoncteur ou un interrupteur approuvé.
7. Ne branchez l’unité qu’à une prise de courant individuelle. Ne pas connecter une autre unité à cette prise.
8. Assurez-vous de bien mettre le climatiseur à la terre.
9. Chaque l doit être fermement connecté. Un câblage desserré peut provoquer une surchau󰀨e du terminal,
entraînant un dysfonctionnement du produit et un risque d’incendie.
10. Ne pas laisser les câbles toucher ou reposer contre la tubulure de réfrigérant, le compresseur ou toute pièce
mobile dans l’unité.
11. Si l’unité est équipée d’un réchau󰀨eur électrique auxiliaire, elle doit être installée à au moins 1 mètre (40
pouces) de tout matériau combustible.
