Precauções de
Segurança
Instalação da Unidade Interior
Instruções de instalação - Unidade interior
NOTA: $LQVWDODomRGRSDLQHOGHYHVHUUHDOL]DGDDSyVDFRQFOXVmRGHWXEXODomRHD¿DomR

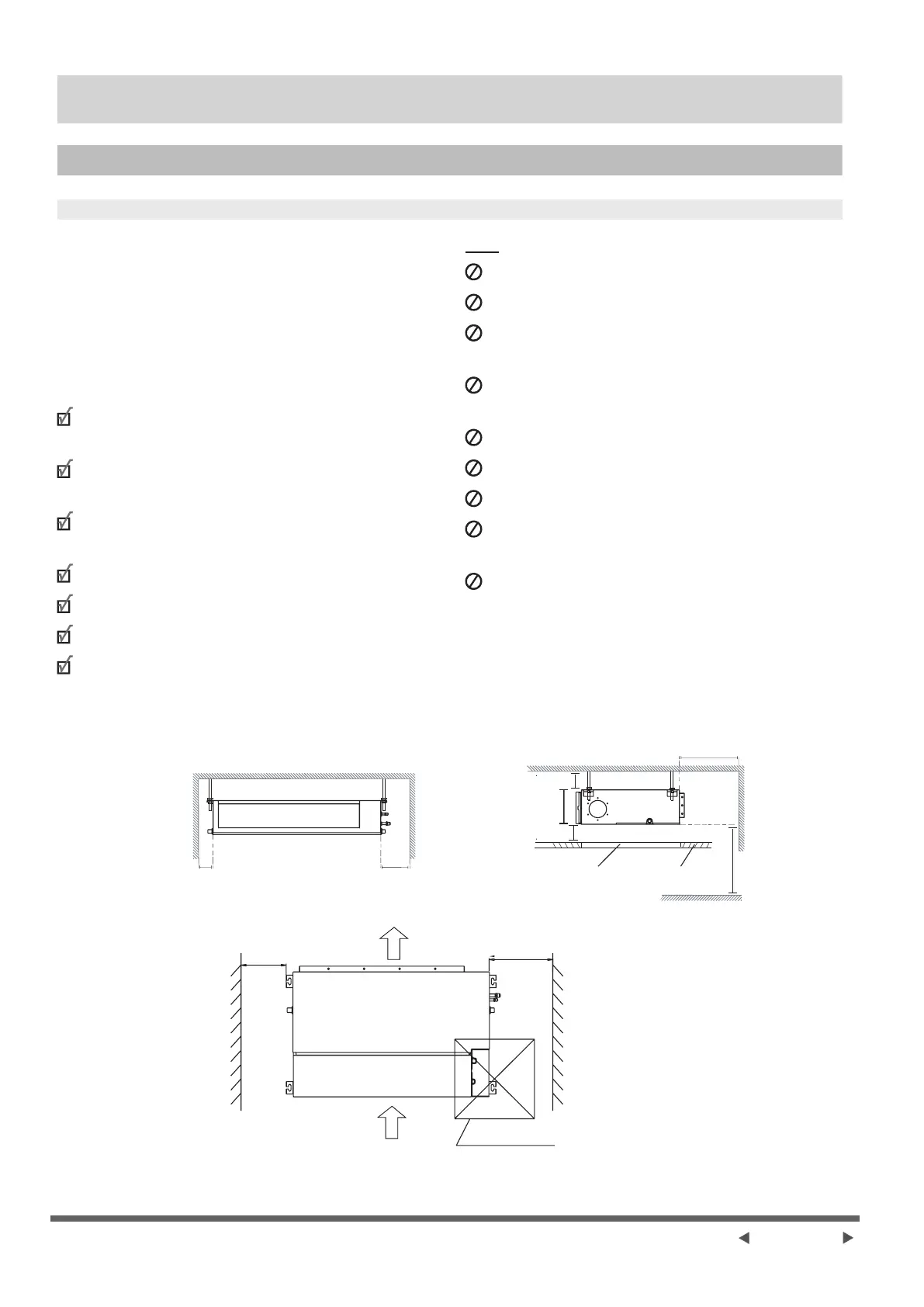

Passo 1: Escolha do local da instalação
Antes de instalar a unidade interior, deve escolher um
local apropriado. A seguir, são apresentados padrões
que o ajudarão a escolher um local apropriado para a
unidade.
2VORFDLVGHLQVWDODomRDGHTXDGRVDWHQGHPDRV
seguintes padrões:
'HYHWHUHVSDoRVX¿FLHQWHSDUDLQVWDODomRH
manutenção.
7HPHVSDoRVX¿FLHQWHSDUDDFRQH[mRGRWXERHGR
tubo de drenagem.
O teto é plano e sua estrutura pode suportar o peso
da unidade interior.
A entrada e saída de ar não estão bloqueadas.
2ÀX[RGHDUSRGHSDVVDUSHODVDODLQWHLUD
Não há radiação direta de aquecedores.
Modelos com capacidade de refrigeração de 9000
Btu a 18000 Btu se aplicam apenas a uma sala.
NÃO instale o aparelho nos seguintes locais:
Áreas com perfuração ou fraturamento de óleo
Áreas costeiras com alto teor de sal no ar
Áreas com gases cáusticos no ar, como fontes
termais
ÈUHDVFRPJUDQGHVÀXWXDo}HVGHHQHUJLDFRPR
fábricas
Espaços fechados, como armários
Cozinhas que usam gás natural
Áreas com fortes ondas eletromagnéticas
Áreas que armazenam materiais ou gás
LQÀDPiYHLV
Quartos húmidos, como banheiros ou lavandaria
Local de instalação
>7.9pol.(20cm) >11.8pol(30cm)
>0.8pol(2cm)
>0.8pol(2cm)
>11.8pol(30cm)
>90.6pol(230cm)
B
>7.9pol.(20cm)
≥11.8pol(30cm)
Entrada de ar
Unidade interior
Teto forte e durável
Lado
direito
Lado
esquerdo
Acesso ao serviço
Chão
Tecto
(Quando não há
teto)
Saída de ar
23,6 pol. x23,6 pol. (60cm x 60cm)
9HUL¿FDURRULItFLR
Espaço de manutenção
Página 19
Instalação da
Unidade Interior
Página 19
