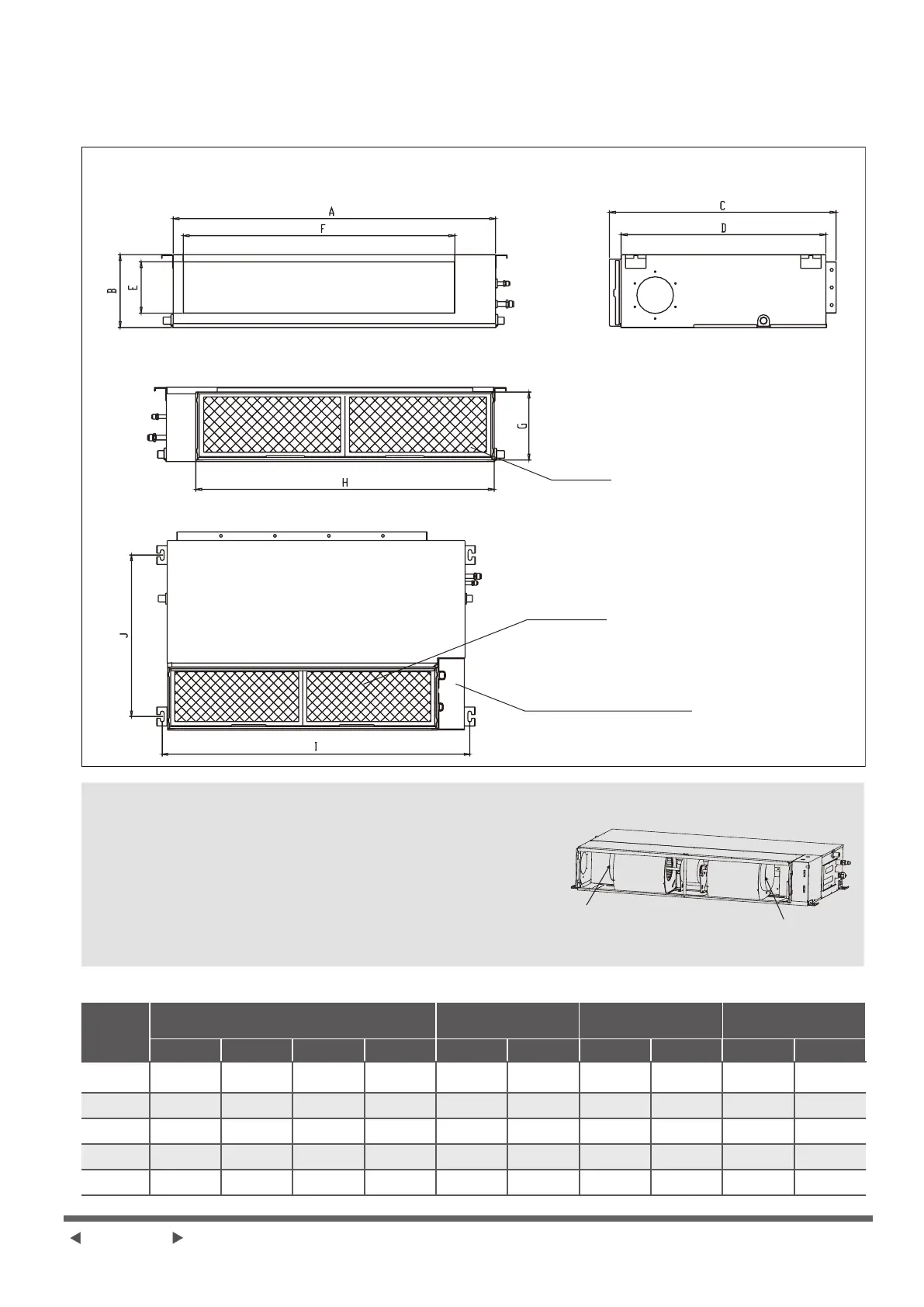

Passo 2: Unidade interior suspensa
1. Consultar os seguintes diagramas para localizar os quatro orifícios dos parafusos no teto. Deve marcar os
locais em que os orifícios do gancho serão feitos no teto.
NOTA
:
Se houver um adesivo amarelo na tampa da
caixa de controlo eléctrico, remova o bloco
de proteção da roda de vento antes de içar.
Remova o ltro de poeira e remova o bloco
de proteção da entrada de ar.
Ao remover o bloco de proteção à mão,
use luvas de proteção e tome medidas de
proteção.
Bloco de proteção
Bloco de proteção
(unidade: mm/polegada)
MODELO
(Btu/h)
Dimensão do esboço
Dimensões da abertura
da saída de ar
Dimensões do retorno
de ar
Dimensões do borne
montado
A B C D E F G H I J
9K/12K 700/27,6 200/7,9 506/19,9 450/17,7 152/6 537/21,1 186/7,3 599/23,6 741/29,2 360/14,2
18K 880/34,6 210/8,3 674/26,5 600/23,6 136/5,4 706/27,8 190/7,5 782/30,8 920/36,2 508/20
24K-36K 1100/43,3 249/9,8 774/30,5 700/27,6 175/6,9 926/36,5 228/8,9 1001/39,4 1140/44,9 598/23,5
30K-36K 1360/53,5 249/9,8 774/30,5 700/27,6 175/6,9 1186/46,7 228/8,9 1261/49,6 1400/55,1 598/23,5
36K-60K 1200/47,2 300/11,8 874/34,4 800/31,5 227/8,9 1044/41,1 280/11 1101/43,3 1240/48,8 697/27,4
Dimensões da saída de ar
Dimensões da entrada de ar
Posicionamento e tamanho da abertura de ventilação inferior
Filtro de ar
Filtro de ar
Caixa de controlo elétrico
