Precauções de
Segurança
Passo 2: Pendurar a unidade interna
1. Consultar os seguintes diagramas para localizar os quatro orifícios dos parafusos no teto. Deve marcar os
locais em que os orifícios do gancho serão feitos no teto.
'LPHQV}HVGDVDtGDGHDU
Dimensões da entrada de ar
Posicionamento e tamanho da abertura de ventilação inferior
Filtro de ar
Filtro de ar
Caixa de controlo elétrico
XQLGDGHPPSROHJDGD
0RGHOR%WX
K
Dimensão do esboço
tamanho da abertura da saída
de ar
Dimensões do retorno de
ar
Dimensões do borne
montado
ABCD EFGH IJ
9K/12K 700/27,6 200/7,9 506/19,9 450/17,7 152/6 537/21,1 186/7,3 599/23,6 741/29,2 360/14,2
18K 880/34,6 210/8,3 674/26,5 600/23,6 136/5,4 706/27,8 190/7,5 782/30,8 920/36,2 508/20
24K-36K 1100/43,3 249/9,8 774/30,5 700/27,6 175/6,9 926/36,5 228/8,9 1001/39,4 1140/44,9 598/23,5
30K-36K 1360/53,5 249/9,8 774/30,5 700/27,6 175/6,9 1186/46,7 228/8,9 1261/49,6 1400/55,1 598/23,5
36K-60K 1200/47,2 300/11,8 874/34,4 800/31,5 227/8,9 1044/41,1 280/111101/43,3 1240/48,8 697/27,4
Página 20
Instalação da
Unidade Interior
Precauções de
Segurança

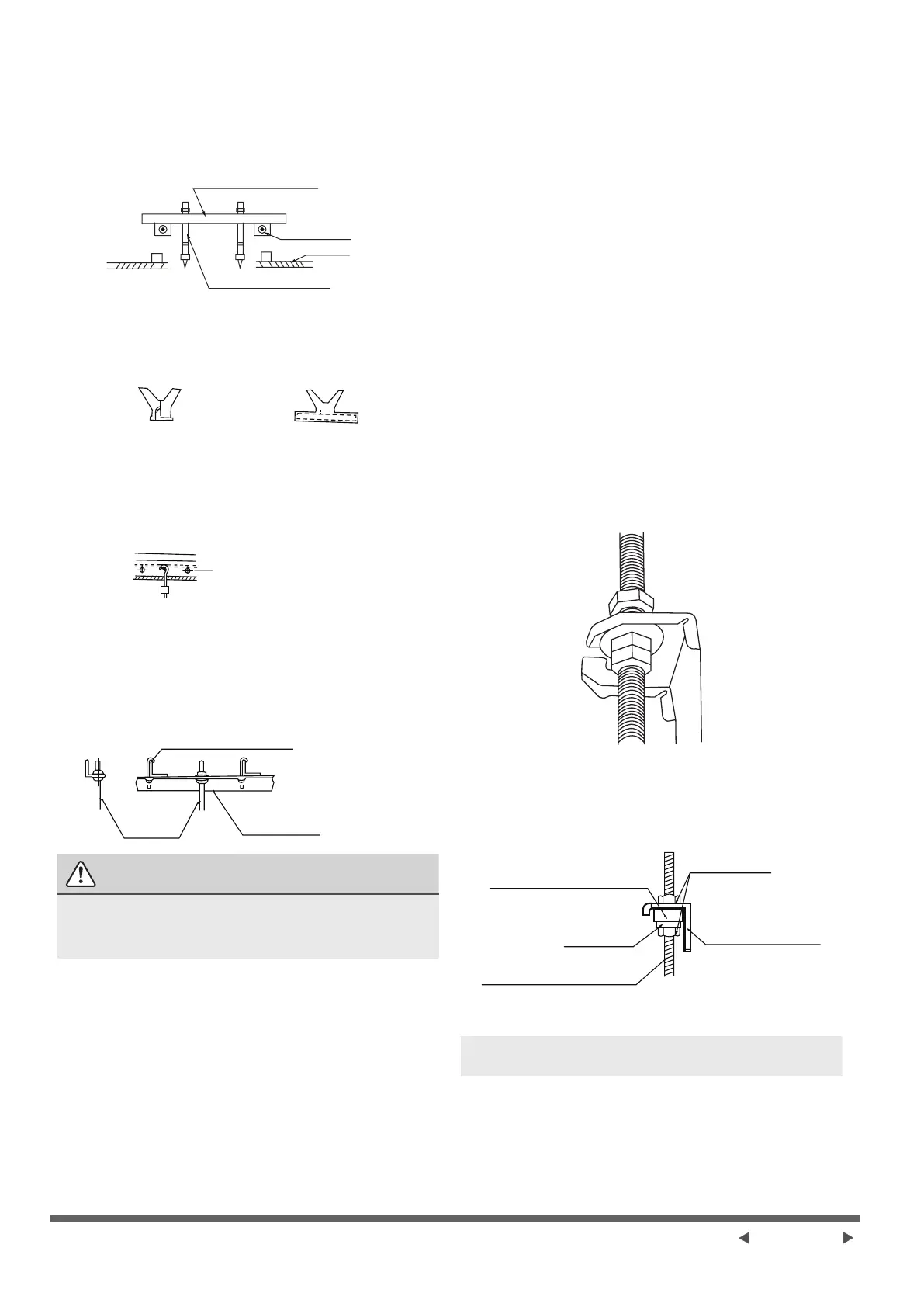

Madeira
Colocar a montagem de madeira na viga do teto e
instalar os parafusos de suspensão.
Tijolos de concreto novos
Revestir ou embutir os parafusos.
Tijolos de concreto originais
Usar um parafuso de encaixe, vasilha e cinto de
segurança
Estrutura de viga em aço
Instalar e usar o ângulo de aço de suporte.
CUIDADO
O corpo da unidade deve estar completamente
DOLQKDGRFRPRRULItFLR'HYHYHUL¿FDUTXHDXQLGDGHH
o furo tenham o mesmo tamanho antes da instalação.
 ,QVWDODUHHQFDL[DURVWXERVH¿RVGHSRLVGHWHU
concluído a instalação do corpo principal. Ao
escolher por onde começar, deve determinar a
direção dos tubos a serem puxados. Especialmente
nos casos que envolvem teto, deve alinhar os tubos
GHUHIULJHUDQWHRVWXERVGHGUHQDJHPHRV¿RV
internos e externos com seus pontos de conexão
antes de montar a unidade.
3. Instalar os parafusos de suspensão.
• Corte as vigas do telhado.
• Reforçar o ponto em que o corte foi feito.
Consolidar a viga do telhado.
4. Depois de selecionar um local de instalação,
deve alinhar os tubos de refrigerante, os tubos de
GUHQDJHPHRV¿RVLQWHUQRVHH[WHUQRVFRPVHXV
pontos de conexão antes de montar a unidade.
5.
Perfurar 4 furos com 10 cm(4”) de profundidade nas
SRVLo}HVGRJDQFKRQRWHWRLQWHUQR'HYHYHUL¿FDU
a perfuração em um ângulo de 90 ° em relação ao
teto.
6. Prender o parafuso usando as arruelas e as porcas
fornecidas.
7. Instalar os quatro parafusos de suspensão.
8. Montar a unidade interna com pelo menos duas
pessoas para levantá-la e prendê-la. Inserir os
parafusos de suspensão nos orifícios de suspensão
da unidade. Prenda-os usando as arruelas e porcas
fornecidas.
9. Montar a unidade interna com os parafusos de
suspensão com um bloco. Colocar a unidade
interna plana usando um indicador de nível para
evitar vazamentos.
Porca de parafuso
Parte em posição
elevada
Arruela
Parafuso de suspensão
Almofada à prova de choque
NOTA:
&RQ¿UPDUVHDLQFOLQDomRPtQLPDGH
drenagem é de 1/100 ou mais.
Montagem em
madeira
Viga do telhado
Tecto
Parafusos de suspensão
(Inserção em forma de lâmina)
(Inserção de slide)
Barra de aço
3DUDIXVRGH¿[DomR
(Incorporação de tubo e parafuso de suspensão)
Parafuso de suspensão
Parafusos
de
suspensão
Aço de ângulo
de suporte
Página 21
