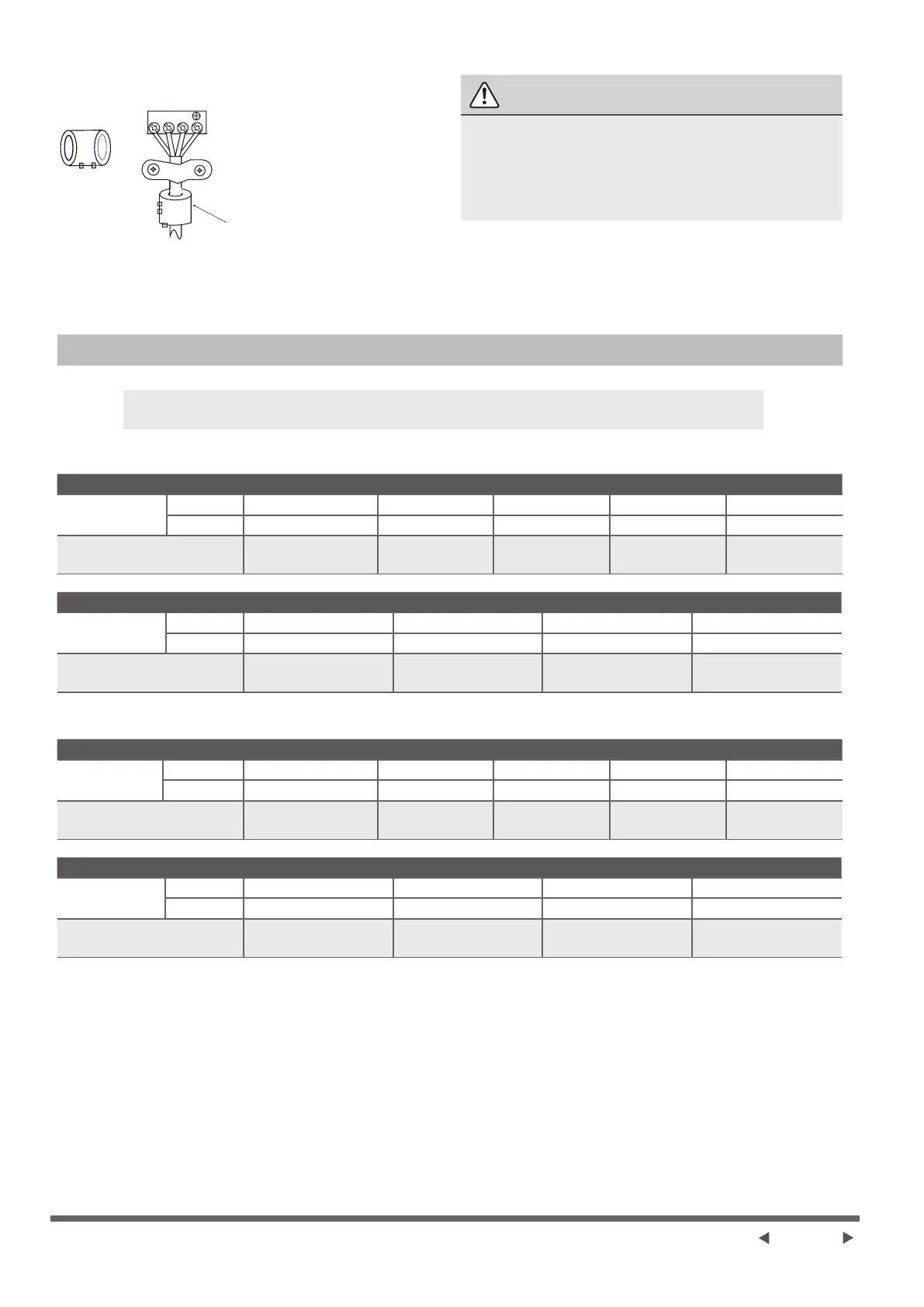

Anneau magnétique (si fourni et emballé avec les accessoires)
Passez la ceinture à travers le
trou de l’anneau magnétique
pour la xer au câble
1 2 3
ATTENTION
• Lors du raccordement des câbles, veuillez suivre
strictement le schéma de câblage.
• Le circuit de réfrigérant peut devenir très chaud.
Gardez le câble d’interconnexion à l’écart du
tube en cuivre.
4. Serrez le câble avec le serre-câble. Le câble ne doit
pas être desserré ni tirer sur les pattes en U.
5. Rattachez le couvercle de la boîte électrique.
Spécications d’alimentation (Non applicable pour l’Amérique du Nord)
NOTE : Les disjoncteurs / fusibles de chau󰀨age à assistance électrique doivent augmenter
le courant de plus de 10 A.
Spécications de l’alimentation électrique intérieure
Modèle (Btu/h) ≤18K 19K - 24K 25K - 36K 37K - 48K 49K - 60K
ALIMENTATION
PHASE 1 Phase 1 Phase 1 Phase 1 Phase 1 Phase
VOLT 208-240V 208-240V 208-240V 208-240V 208-240V
DISJONCTEUR / FUSIBLE
(A)
25/20 32/25 50/40 70/55 70/60
Modèle (Btu/h) ≤36K 37K - 60K ≤36K 37K - 60K
ALIMENTATION
PHASE 3 Phase 3 Phase 3 Phase 3 Phase
VOLT 380-420V 380-420V 208-240V 208-240V
DISJONCTEUR / FUSIBLE
(A)
25/20 32/25 32/25 45/35
Spécications d’alimentation extérieure
Modèle (Btu/h) ≤18K 19K - 24K 25K - 36K 37K - 48K 49K - 60K
ALIMENTATION
PHASE 1 Phase 1 Phase 1 Phase 1 Phase 1 Phase
VOLT 208-240V 208-240V 208-240V 208-240V 208-240V
DISJONCTEUR / FUSIBLE
(A)
25/20 32/25 50/40 70/55 70/60
Modèle (Btu/h) ≤36K 37K - 60K ≤36K 37K - 60K
ALIMENTATION
PHASE 3 Phase 3 Phase 3 Phase 3 Phase
VOLT 380-420V 380-420V 208-240V 208-240V
DISJONCTEUR / FUSIBLE
(A)
25/20 32/25 32/25 45/35
Page 35
