Precauções de
Segurança
3DVVR,QVWDOHDMXQWDGHGUHQDJHPDSHQDV
unidades com bomba de calor)
Antes de colocar a unidade no local, deve instalar
a junta de drenagem na parte inferior da unidade.

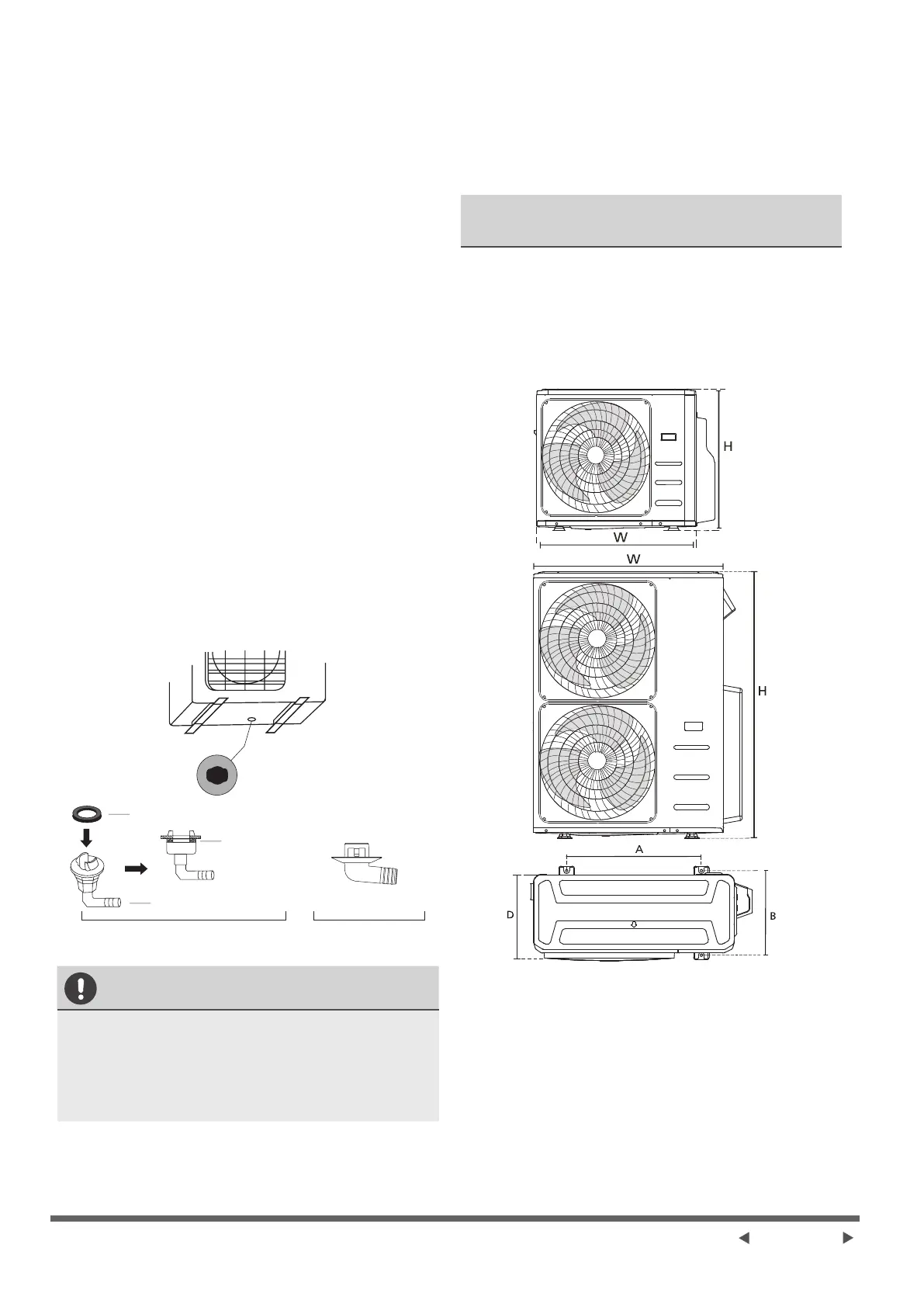

Note que existem dois tipos diferentes de juntas de
drenagem, dependendo do tipo de unidade exterior.
Se a junta de drenagem vier com um vedante de
borracha (veja a Fig. A), faça o seguinte:
1. $MXVWHRVHORGHERUUDFKDQR¿PGDMXQWDGH
drenagem que será conectada à unidade exterior
2. Insira a junta de drenagem no orifício da base do
aparelho.
3. Roda a junta a 90° até fazer clique estando virado
de frente para a unidade.
4. Conecte uma extensão de mangueira de
drenagem (não incluída) à junta de drenagem para
redirecionar a água do aparelho durante o modo de
aquecimento.
Se a junta de drenagem não vier com uma
vedação de borracha (veja a Fig. B), faça o
seguinte:
1. Insira a junta de drenagem no orifício da base do
aparelho. A junta irá fazer clique no lugar.
2. Conecte uma extensão de mangueira de
drenagem (não incluída) à junta de drenagem para
redirecionar a água do aparelho durante o modo de
aquecimento.
Orifício de base da
unidade externa
Vedação
Vedação
Junta de drenagem
(A) (B)
EM CLIMAS FRIOS
(PFOLPDVIULRVFHUWL¿TXHVHGHTXHDPDQJXHLUD
de drenagem está o mais possível na vertical para
garantir uma boa drenagem. Se a água drenar muito
lentamente, pode congelar na mangueira e inundar a
unidade.
Passo 3: Âncora da unidade exterior
A unidade exterior pode ser ancorada ao chão ou num
suporte de parede com parafuso (M10). Prepare a base
de instalação da unidade de acordo com as dimensões
abaixo.
DIMENSÕES DE MONTAGEM DA
UNIDADE
A seguir, é apresentada uma lista de diferentes
tamanhos de unidades exteriores e a distância entre
os pés de montagem. Prepare a base de instalação da
unidade de acordo com as dimensões abaixo.
7LSRVH(VSHFL¿FDo}HVGH8QLGDGHV([WHULRUHV
Unidade Externa Tipo Split
Página 27
