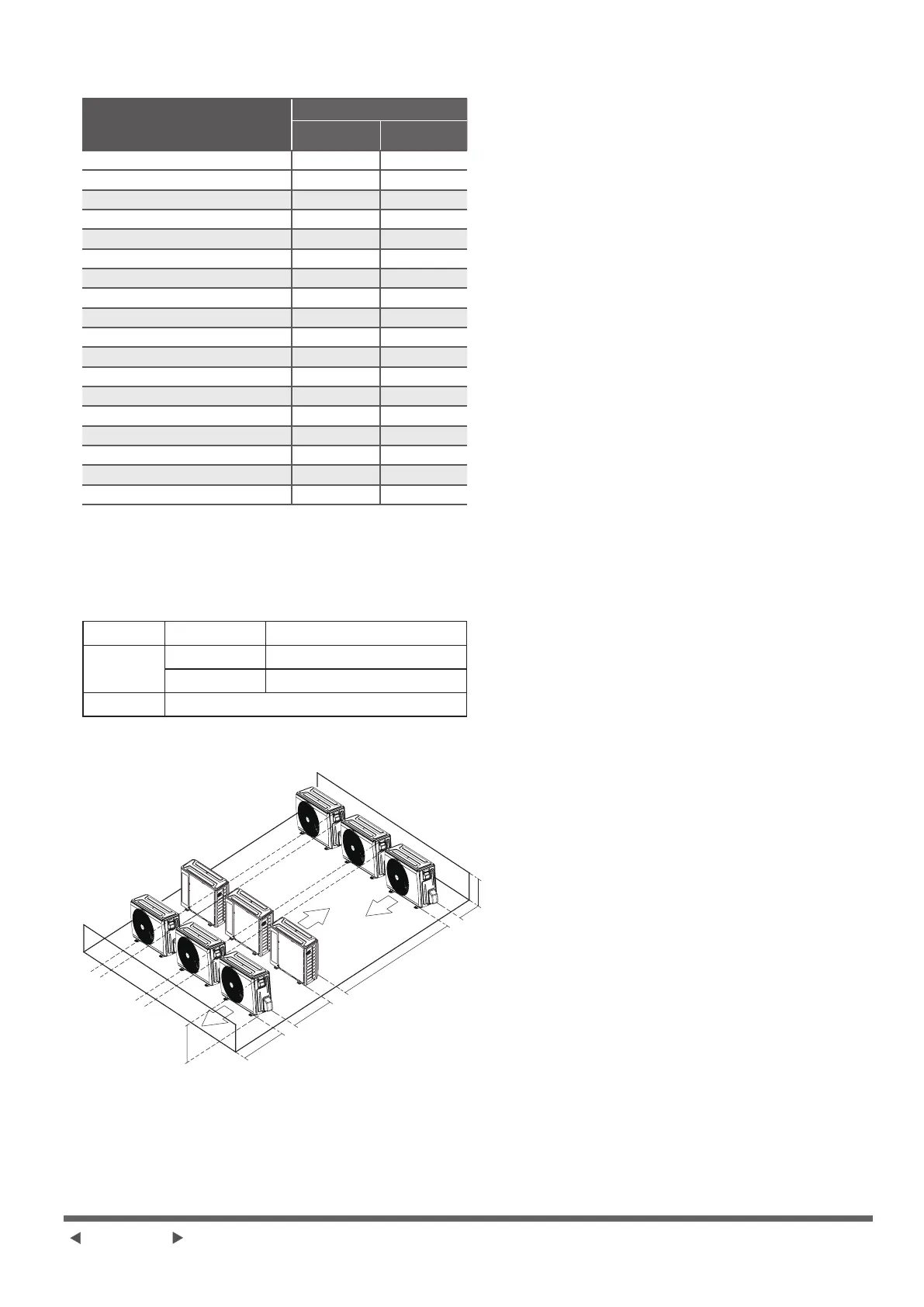

(unidade: mm/polegada)
Dimensões da Unidade
Exterior
W x H x D
Dimensões de montagem
Distância A Distância B
760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4)
810x558x310 (31,9x22x12,2) 549 (21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560 (22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590 (23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640 (25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624 (24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634 (24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590 (23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514 (20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540 (21,26) 350 (13,8)
946x810x420 (37,24x31,9x16,53) 673 (26,5) 403 (15,87)
946x810x410 (37,24x31,9x16,14) 673 (26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634 (24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,34) 634 (24,96) 404 (15,9)
890x673x342 (35x26,5x13,46) 663 (26,1) 354 (13,94)
765x555x303 (30,1x21,8x11,9) 452 (17,8) 286 (11,3)
805x554x330 (31,7x21,8x12,9) 511 (20,1) 317 (12,5)
770x555x300 (30,3x21,8x11,8) 487 (19,2) 298 (11,7)
Linhas de instalação em série
As relações entre H, A e L são as seguintes.
- L A
L ≤ H
L ≤ 1/2H 25 cm / 9,8 ”ou mais
1/2H < L ≤ H 30 cm / 11,8 ”ou mais
L > H Não pode ser instalado
H
300 cm / 118 ”ou mais
60 cm / 23,6
”ou mais
150 cm / 59
”ou mais
25 cm / 9,8
”ou mais
25 cm / 9,8
”ou mais
