MODELO
(fg/h)
Presión estática
(Pa/in.wg)
0~100/0~0.4
4500
0~160/0~0.64
6000
0~160/0~0.64
7500~9000
0~160/0~0.64
10500~15000
0~50/0~0.2
2250
0~50/0~0.2
3000

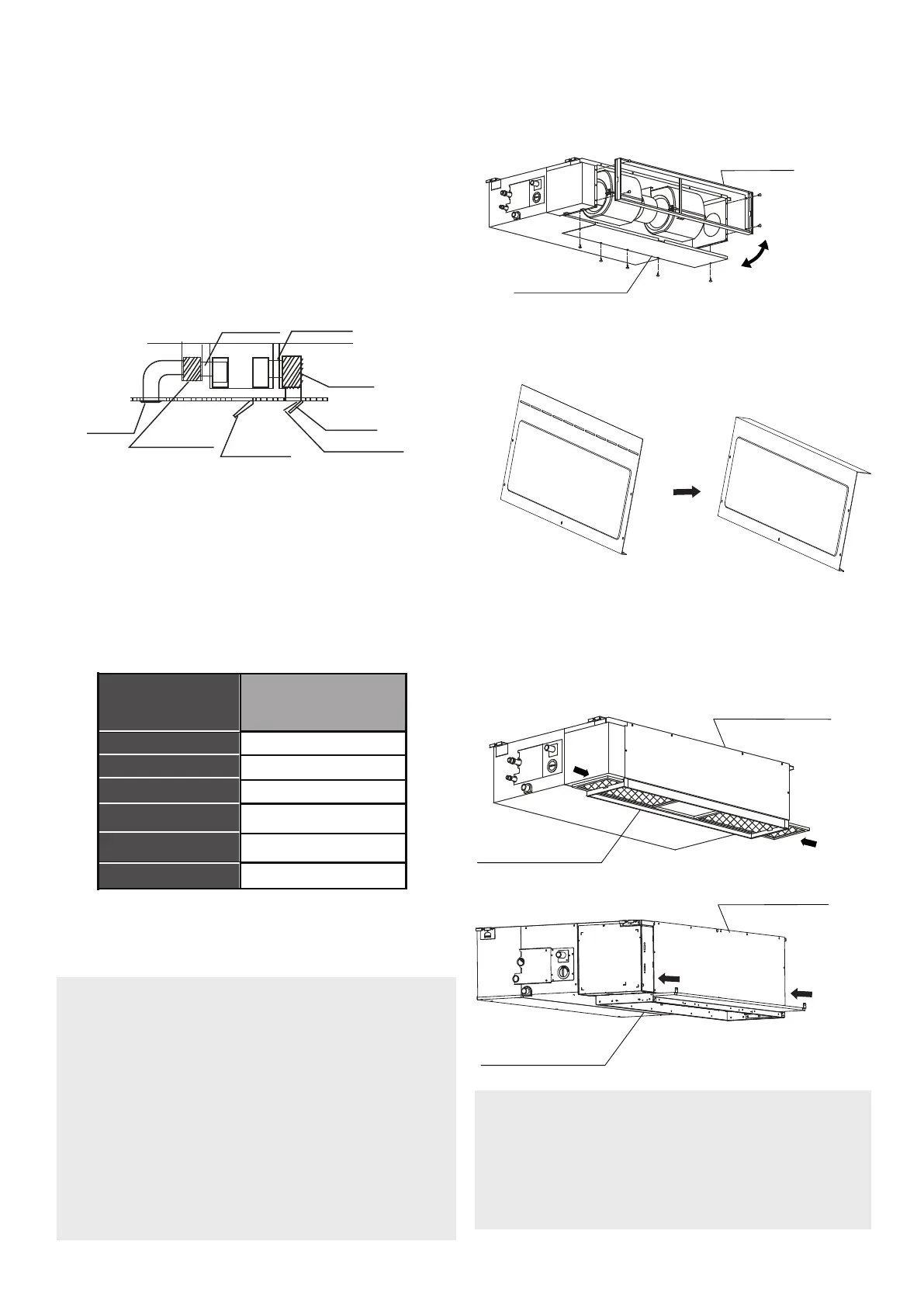

Paso 3: Instalación de conductos y accesorios
NOTA:
No coloque el peso del conducto de
conexión sobre la unidad interior. Use
un amarre de lona no inflamable para
evitar vibración al conectarlo.
Use espuma de aislamiento para
envolver el conducto y evitar conden-
sación. Puede añadir una subcapa al
conducto interior para insonorizar si el
cliente final lo necesita.
NOTA:
La longitud mínima del conducto debe
ser más de 1m, y debe fijarse a la entrada
de aire con tornillos (para unidades en
las que no se fije el filtro de entrada de
aire con tornillos).
5. Consulte la siguiente guía de presión
estática al instalar la unidad interior.
Cambie la presión estática del motor
ventilador según la presión del conducto
externo.
1. Instale el filtro (opcional) según el
tamaño de la entrada de aire.
2. Instale los amarres de lona entre la
unidad y el conducto.
3. Los conductos de entrada y salida de
aire deben estar lo suficientemente
separados par evitar un cortocircuito
en el paso de aire.
4. Conecte el conducto según este dia-
grama:
Amarre de lona Amarre de lona
Salida
de aire
Cabina de
aislamiento
Cabina de
aislamiento
Orificio de
comprobación
Entrada de aire
Filtro de polvo
Paso 4: Ajuste la dirección del retorno
de aire (del lado posterior al inferior)
1. Quite el panel de ventilación y el marco.
Marco retorno de aire
Panel de ventilación
2. Cambie las posiciones de montaje del
panel de ventilación y del marco del
retorno de aire.
3. Coloque el filtro en el marco como se
muestra en la imagen.
NOTA: Todas las imágenes de este
manual tienen sólo fines explicativos.
Su aparato puede tener un aspecto
ligeramente diferente pero la forma
será similar.
Panel de ventilación
Marco retorno
de aire
Panel de ventilación
Marco retorno
de aire
O
Doble el panel de ventilación posterior 90º
a lo largo de la línea de puntos (según
modelo
).
