1.
2.
Determine la ubicación del orificio de
la pared según la ubicación de la
unidad exterior.
Taladre el orificio en la pared con una
broca de 65mm (2.5in) o 90mm
(3.54in) (según modelo). Compruebe
que el agujero tiene una ligera
inclinación hacia abajo, para que el
lado exterior sea unos 12mm (0.5in)
más bajo que el interior para
asegurar un desagüe adecuado.
Coloque la manga protectora en la
pared para proteger los bordes del
orificio y sellarlo al finalizar la instala-
ción
.
ATENCIÓN
Al perforar la pared, evite los
cables, tuberías y otros elementos
sensibles.
Pared
InteriorExterior
≈ 12mm/0.5 pulg.

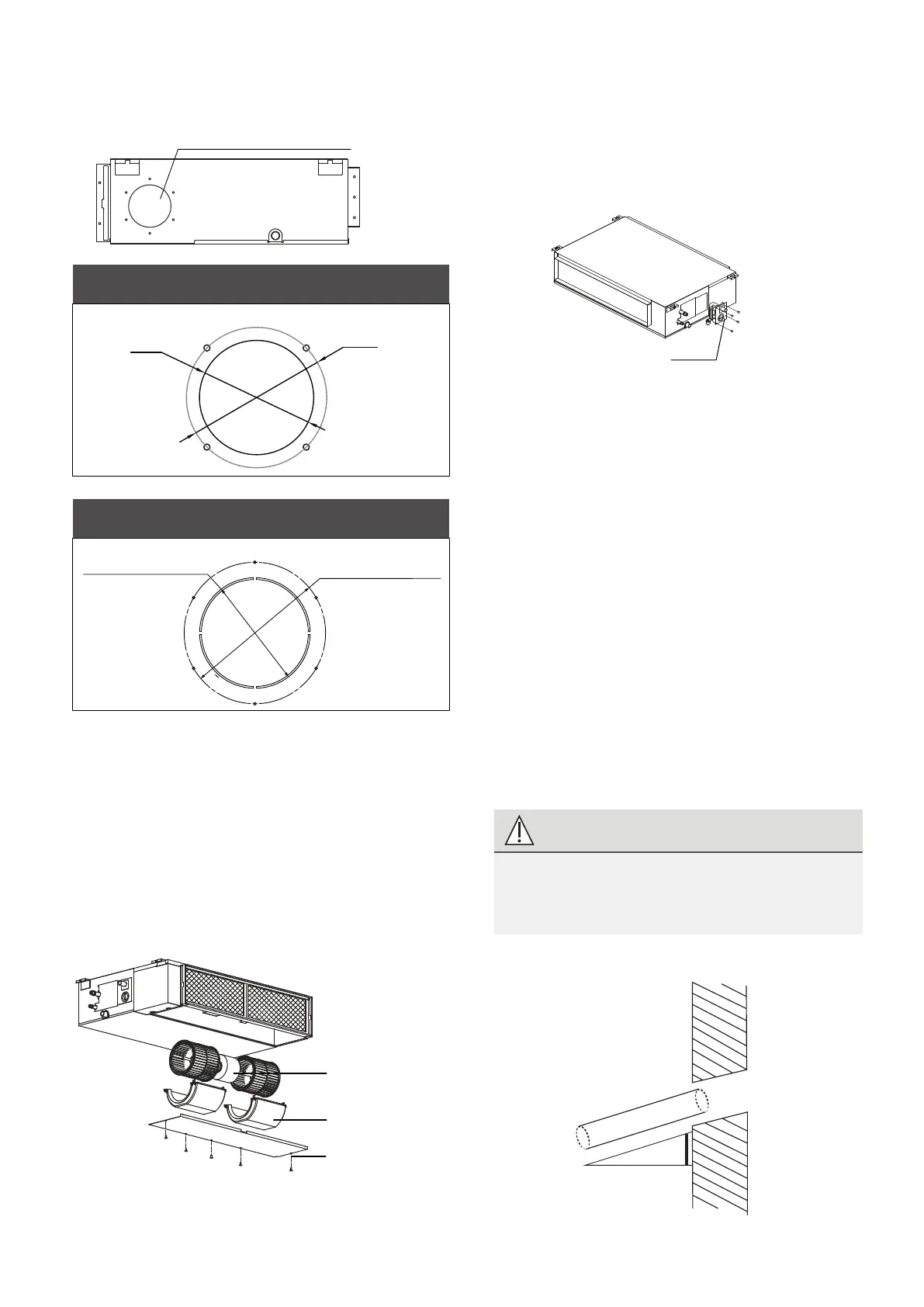

Paso 5: Instalación conducto de aire fresco
Dimensiones:
Junta del conducto de aire fresco
Ø92mm(3.62”)
Ø113mm(4.45”)
MODELO
9-12
Ø125mm(4.92”)
Ø160mm(6.3”)
MODELO
18-60
Mantenimiento del motor:
Quite el panel de ventilación.
Quite la carcasa del ventilador.
Quite el motor.
1.
2.
3.
Paso 6: Mantenimiento del motor y
del desagüe
(el panel del ventilador trasero se
usa como ejemplo)
Mantenimiento de la bomba
1. Retire los cuatro tornillos de la bom-
ba de drenaje.
2. Desconecte la alimentación de la
bomba y el cable de la boya de nivel
de agua.
3. Desmonte la bomba.
Bomba
Paso 7: Taladrar orificio para tuberías de
conexión
Motor
Carcasa del
ventilador
Panel de
ventilación
3.
