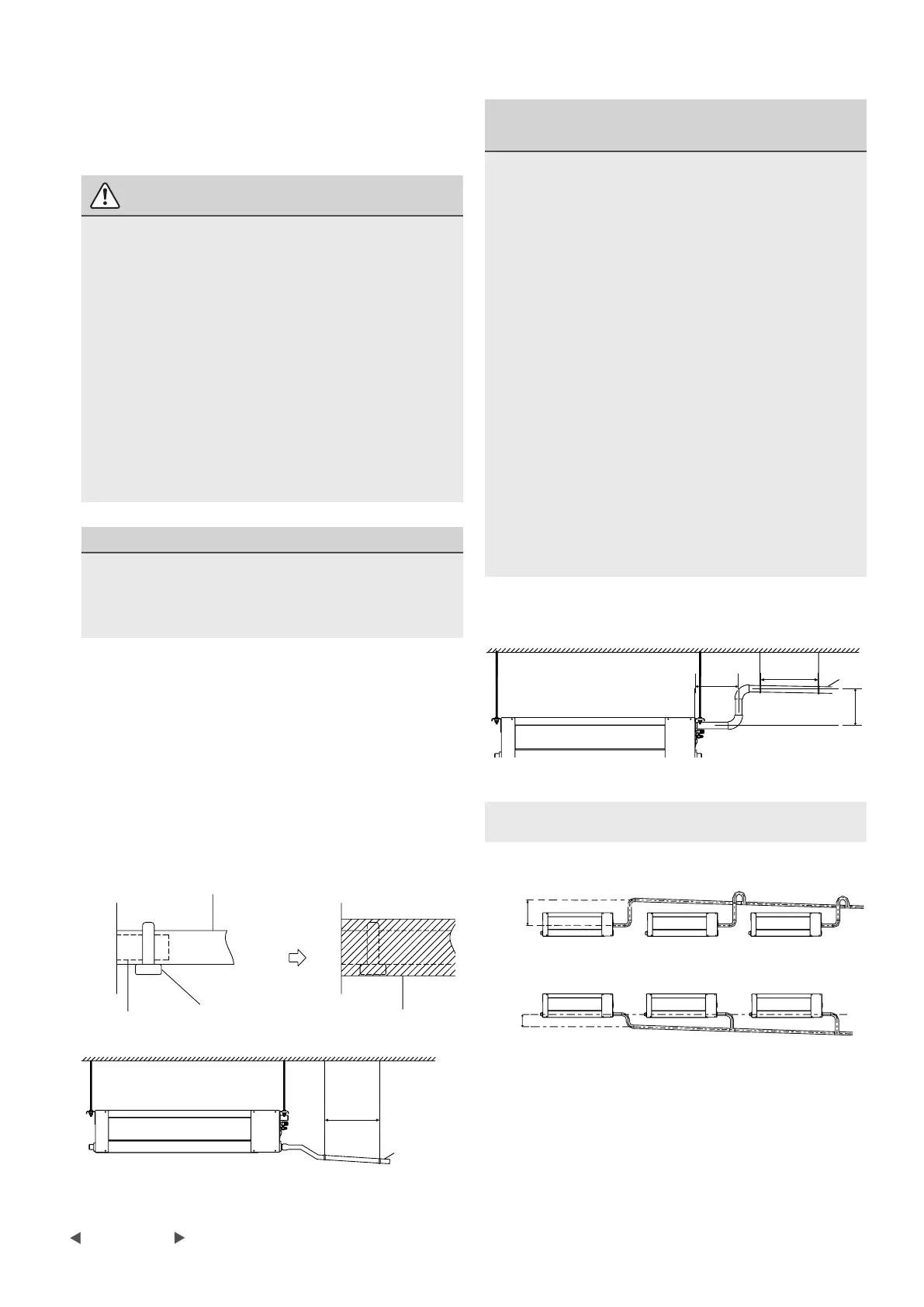

Passo 8: Ligação do tubo de drenagem
O tubo de drenagem é utilizado para drenar a água da
unidade.
A instalação incorreta pode causar danos ao
aparelho e à propriedade.
CUIDADO
• Isole todas as tubagens para evitar a
condensação, o que poderia levar a danos
causados pela água.
• Se o tubo de drenagem for dobrado ou instalado
incorretamente, a água pode vazar e causar um
mau funcionamento do interruptor de nível de
água.
• No modo CALOR, a unidade externa irá
GHVFDUUHJDUDiJXD&HUWL¿TXHVHGHTXH
a mangueira de drenagem está colocada
numa área adequada para evitar danos e
escorregamento da água.
• NÃO puxe o duto de drenagem com força. Isso
pode desconectá-lo.
NOTA SOBRE COMPRAR TUBOS
A instalação requer um tubo de polietileno (diâmetro
exterior = 3,7-3,9 cm, diâmetro interior = 3,2 cm), que
pode ser obtido na sua loja de hardware local ou no
seu revendedor.
Instalação de T
ubo Interno
Instalar o tubo de drenagem, conforme ilustrado na
VHJXLQWH¿JXUD
1.
Cobrir o duto de drenagem com isolamento térmico
para evitar condensação e vazamento.
2.
Encaixar a boca da mangueira de drenagem no tubo
de saída da unidade. Prender a boca da mangueira
HSUHQGiOD¿UPHPHQWHFRPXPIHFKRGHWXER
Fecho de tubo
Duto de drenagem
Porta de conexão
Mangueira de drenagem
Isolamento
NOTA SOBRE INSTALAÇÃO DO DUTO DE
DRENAGEM
• Ao usar um duto de drenagem prolongado, deve
apertar a conexão interna com um tubo de proteção
adicional. Isso evita que seu solto.
• O duto de drenagem deve inclinar-se para baixo
em um gradiente de pelo menos 1/100 para impedir
que o retorno de água ao ar condicionado.
• Para evitar que o tubo se afunde, o intervalo entre
RV¿RVSHQGXUDGRVGHYHVHUGHP´
• Se a saída do duto de drenagem for maior que a
junta da bomba do corpo, deve usar um tubo de
elevação para a saída de exaustão da unidade
interna. O tubo de elevação não deve ser instalado
a mais de 55 cm (21.7”) da placa do teto. A
distância entre a unidade e o tubo de elevação
deve ser menor que 20 cm (7,9 ”). A instalação
incorreta pode fazer com que a água volte para a
unidade.
• Para evitar as bolhas de ar, deve manter a
mangueira de drenagem nivelada ou ligeiramente
para cima (<75 mm / 3 ”).
Instalação de duto de drenagem para unidades com
bomba
NOTA: Ao conectar vários dutos de drenagem, deve
instalar os dutos conforme ilustrado.
Unidades com bomba
≥10cm
(4”)
0-55cm
(21.7”)
(39-59”)
(7.9”)
<20cm
(21.7”)
<55cm
1-1.5m1-1
(39-59”)
1-1.5m1-1
Tecto
Inclinar
mais de
1/50
Tecto
Unidades com bomba
Página 24
Instalação da
Unidade Interior
Precauções de
Segurança
3. Passe a mangueira de drenagem pelo orifício da
SDUHGH&HUWL¿TXHVHGHTXHDiJXDpGUHQDGDSDUD
um local seguro, onde não cause danos causados
pela água ou risco de escorregar.
NOTA: A saída do tubo de drenagem deve estar
pelo menos 5 cm (1,9 ”) acima do chão. Se tocar no
FKmRRDSDUHOKRSRGH¿FDUEORTXHDGRHIXQFLRQDU
mal. Se descarregar a água diretamente num esgoto,
FHUWL¿TXHVHGHTXHRUDORWHQKDXPWXER8RX6SDUD
capturar odores que poderiam voltar para a casa.
Teste de drenagem
9HUL¿FDUVHRGXWRGHGUHQDJHPHVWiGHVLPSHGLGR
Este teste deve ser realizado em casas recém-
construídas antes que o teto seja pavimentado.
Unidades sem bomba.
Encher o recipiente com 2 litros de água.
9HUL¿FDUVHRGXWRGHGUHQDJHPHVWiGHVLPSHGLGR
Unidades com bomba.
1. Remova a tampa de teste.
Encher o recipiente com 2 litros de água.
C
L
O
S
E
D
O
P
E
N
C
L
O
S
E
D
O
P
E
N
2. Ligar a unidade no modo REFRIGERAÇÃO. Vai
RXYLURVRPGDERPEDGHGUHQDJHP9HUL¿FDU
se a água está descarregada corretamente (é
possível um atraso de 1 minuto, dependendo do
FRPSULPHQWRGRGXWRGHGUHQDJHP9HUL¿FDUVHKi
vazamentos de água nas juntas.
3. Desligar o ar condicionado e voltar a colocar a
tampa.
Tubo de
armazenamento
Tampa de teste
Tubo de
armazenamento
Página 25
Instalação da
Unidade Interior
