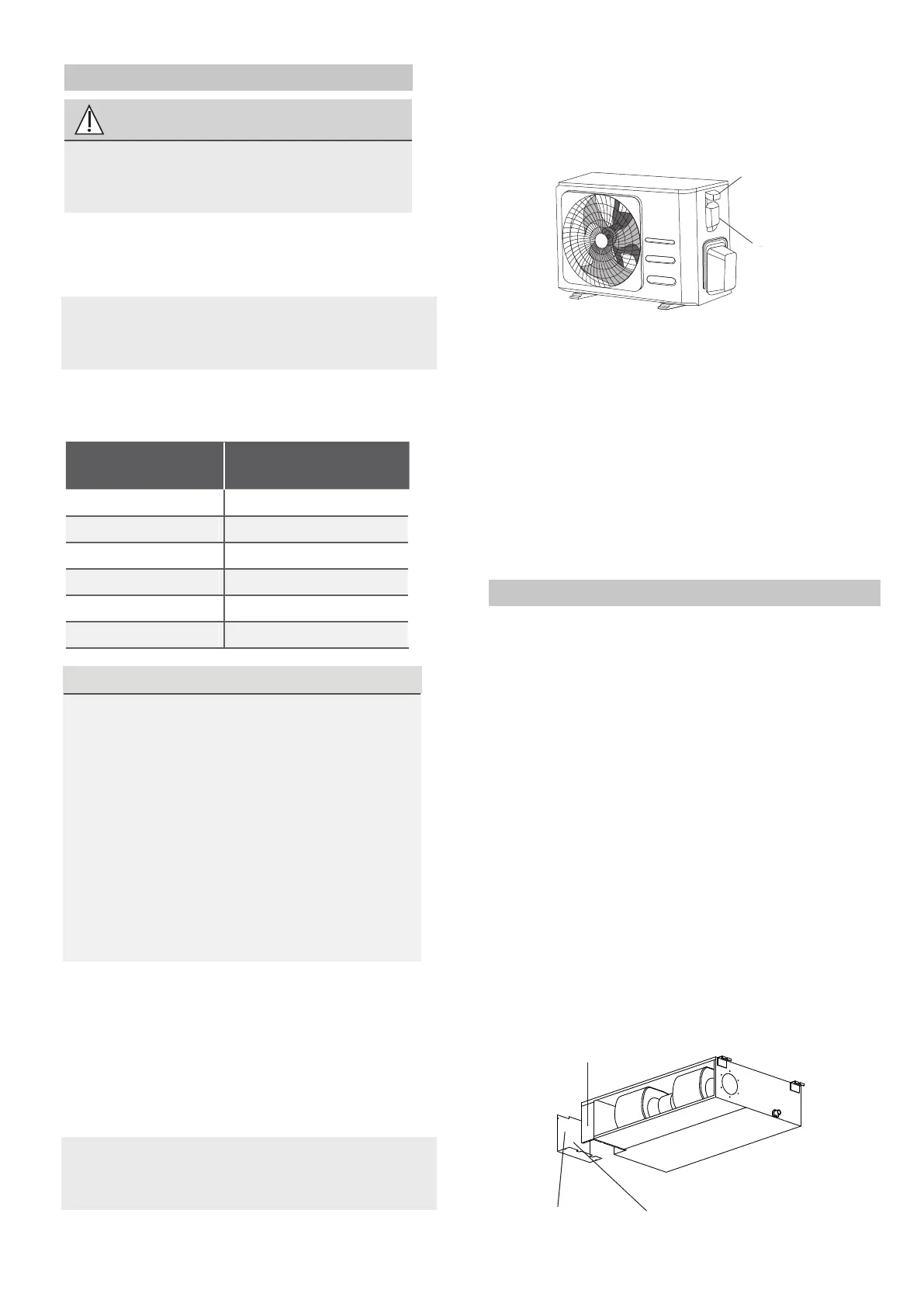

Johnson JDMV2W - Cableado de la Unidad Exterior; Cableado de la Unidad Interior

Crimpe los terminales en el extre-
mo de los cables.
b. Con un pelacable, retire la capa de
goma exterior de ambos extremos
del cable hasta descubrir 15cm de
cable.
c. Retire el aislante de los extremos.
d.
NOTA: Asegúrese de seguir el dia-
grama de cableado del interior de la
caja de control eléctrico.
NOTA: (EEUU) Escoja el tipo de
cable según los códigos y normas
eléctricas locales.
2. Retire la tapa de la caja eléctrica de la
unidad exterior. Si no la hay, retire los
tornillos de la placa de mantenimiento y
quite la placa protectora.
Cableado de la unidad exterior
ADVERTENCIA
ANTES DE REALIZAR CUALQUIER
TRABAJO ELÉCTRICO, DESCONECTE
LA CORRIENTE DEL SISTEMA
1. Prepare el cable de conexión
a. Escoja primero el tamaño ade-
cuado de cable tipo H07RN-F.
Tapa
Tornillo
Cableado unidad interior
3. Conecte los terminales a los bornes, haciendo
coincidir los colores/etiquetas de los cables con
los del bornero. Atornille con firmeza cada
terminal a su borne correspondiente.
4.
5.
Fije los cables con la abrazadera.
Aísle los cables que no use con cinta y
manténgalos alejados de cualquier
elemento eléctrico o metálico.
6. Vuelva a colocar la tapa de la caja de
control eléctrico.
1. Prepare los cables para la conexión.
a.
b.
Con un pelacable, retire la capa de
goma exterior de ambos extremos del
cable hasta descubrir 15cm de cable.
Retire el aislante de los extremos.
Crimpe los terminales en U en los
extremos con una crimpadora.
2. Retire la tapa de la caja de conexiones
de la unidad interior.
3. Conecte los terminales a los bornes,
haciendo coincidir los colores/etiquetas.
Atornille con firmeza cada cable a su
borne correspondiente. El número de
serie y el diagrama de cableado están en
la tapa de la caja de conexiones.
Diagrama de cableado Diagrama de cableado de comunicación
Caja de conexiones
Sección transversal mínima de cables de
alimentación y de señal (como referencia)
Corriente nominal
del aparato (A)
Sección transversal
nominal (mm²)
> 3 y ≤ 6
0.75
> 6 y ≤ 10
1
> 10 y ≤ 16
1.5
> 16 y ≤ 25
2.5
> 25 y ≤ 32
4
> 32 y ≤ 40
6
ESCOJA EL TAMAÑO DE CABLE CORRECTO
El tamaño del cable de alimentación,
de señal, del fusible e interruptor
requeridos lo determina la corriente
máxima de la unidad, que se indica
en la placa ubicada en el panel lateral
de la unidad. Consulte esta placa
para elegir el cable, fusible o inter-
ruptor correctos.
NOTA: (EEUU) Escoja el tamaño de
cable según la ampacidad mínima
del circuito indicada en la placa de
características.
c.
