ADVERTENCIA
INTERRUPTOR DEL AIRE
Cuando la corriente máxima del aire
acondicionado sea superior a 16 A,
deberá utilizarse un magnetotérmico
o un interruptor de protección
contra fugas con dispositivo de
protección (se adquiere por sepa-
rado). Cuando la corriente máxima
del aire acondicionado sea inferior a
16 A, el cable de alimentación del
acondicionador de aire deberá estar
equipado con un enchufe (adquirido
por separado).
Para evitar descargas eléctricas, nun-
ca toque los componentes eléctricos
inmediatamente después de quitar
la corriente. Espere siempre al
menos 10 minutos después de
desconectar la corriente.
No cruce el cableado eléctrico
con el de señal, esto puede pro-
ducir distorsión e interferencias.
La unidad debe estar conectada
a la corriente principal, con una
impedancia habitual de 32 ohmios.
No debe haber ningún otro
aparato conectado al mismo
circuito eléctrico.
Conecte los cables de la exterior
antes que los de la interior.

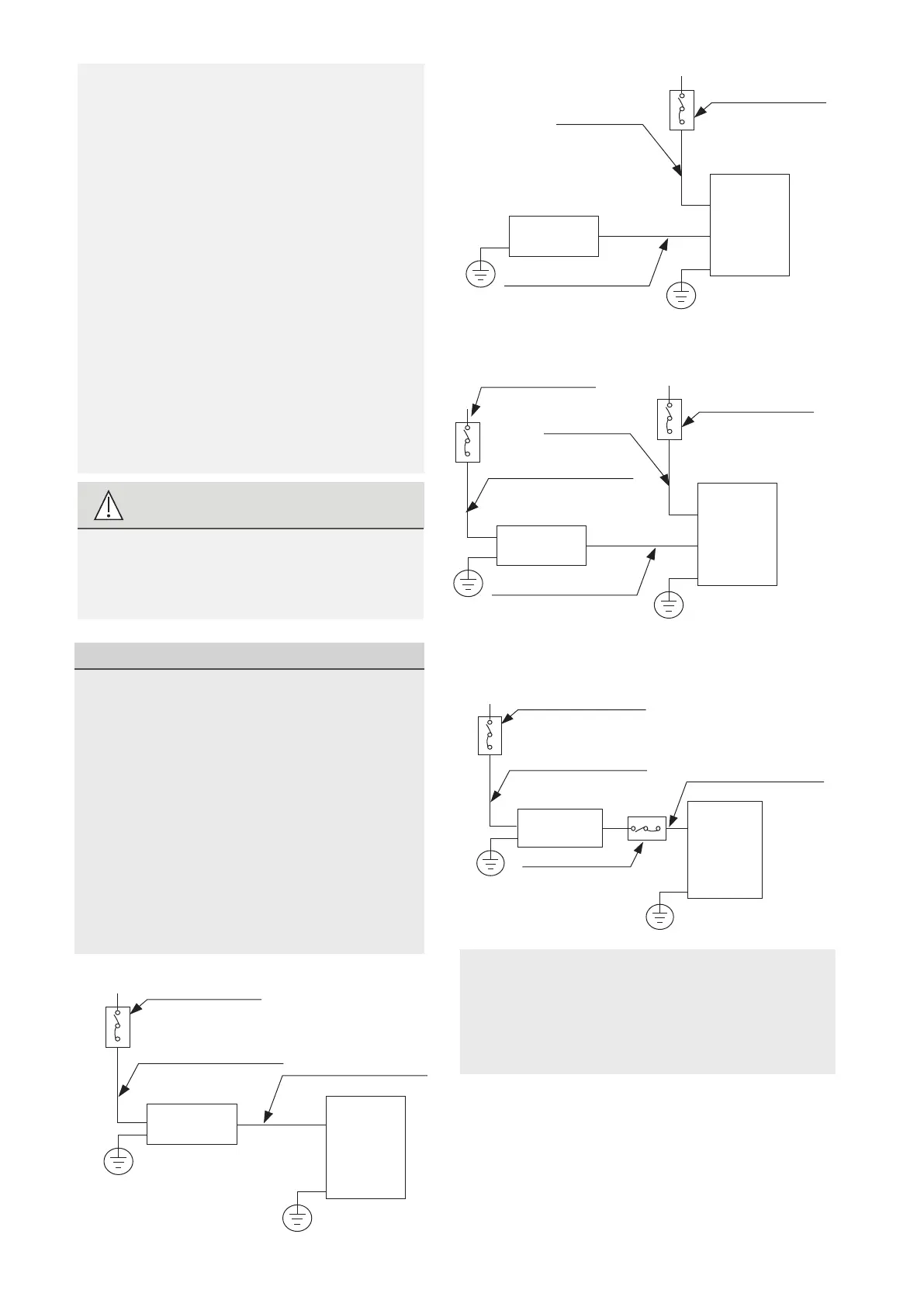

NOTA: Estos gráficos sólo tienen
fines explicativos. Su máquina
puede tener una disposición di-
ferente. Prevalece la forma real
del aparato.
Unidad
interior
Unidad
exterior
Magnetotérmico
(adquirir por separado)
Magnetotérmico
Cables de conexión
interior y exterior
(adquirir por
separado)
U. exterior
Magnetotérmico
(adquirir por separado)
Alimentación u. exterior
(adquirir por separado)
Alimentación u. interior
Alimentación u. exterior
Unidad
interior
U. exterior
Magnetotérmico
(adquirir por separado)
Alimentación
u. interior
Cables de conexión
interior y exterior
(adquirir por
separado)
Cables de conexión
interior y exterior
(adquirir por separado)
U. interior
(A)
(B)
(C)
Unidad
interior
U. exterior
Magnetotérmico
(adquirir por separado)
(Sólo para EEUU)
Magnetotérmico
(adquirir por separado)
(adquirir por separado)
Alimentación u. exterior
Cables de conexión
interior y exterior
(D)
ANTES DE HACER CUALQUIER
MANIPULACIÓN ELÉCTRICA,
DESCONECTE LA CORRIENTE.
