Johnson JDMV2W - Conexão de Tubagem de Refrigerante; Nota sobre O Comprimento Do Tubo

Conexão de Tubagem de Refrigerante
Ao ligar a tubagem de líquido de refrigeração, não permita que substâncias ou gases diferentes do líquido de
refrigeração especicado entrem na unidade. A presença de outros gases ou substâncias diminuem a capacidade
da unidade e podem causar anomalias de alta pressão e ciclos de refrigeração. Isso pode causar explosão e
ferimentos.
Nota sobre o comprimento do tubo
Vericar se o comprimento do tubo de refrigerante, o número de dobras e a altura da queda entre as unidades
interna e externa atendem aos requisitos mostrados na seguinte tabela:
O Comprimento Máximo e a Altura da Queda Baseados nos Modelos. (Unidade: m/ft.)
Tipo de modelo Capacidade (Btu/h) Comprimento da tubulação Altura máxima de queda
Conversão de
frequência tipo Split
da América do Norte,
Austrália e EU
<15K 25/82 10/32,8
≥15K - <24K 30/98,4 20/65,6
≥24K - <36K 50/164 25/82
≥36K - ≤60K 65/213 30/98,4
Outro tipo Split
12K 15/49 8/26
18K-24K 25/82 15/49
30K-36K 30/98,4 20/65,6
42K-60K 50/164 30/98,4
CUIDADO

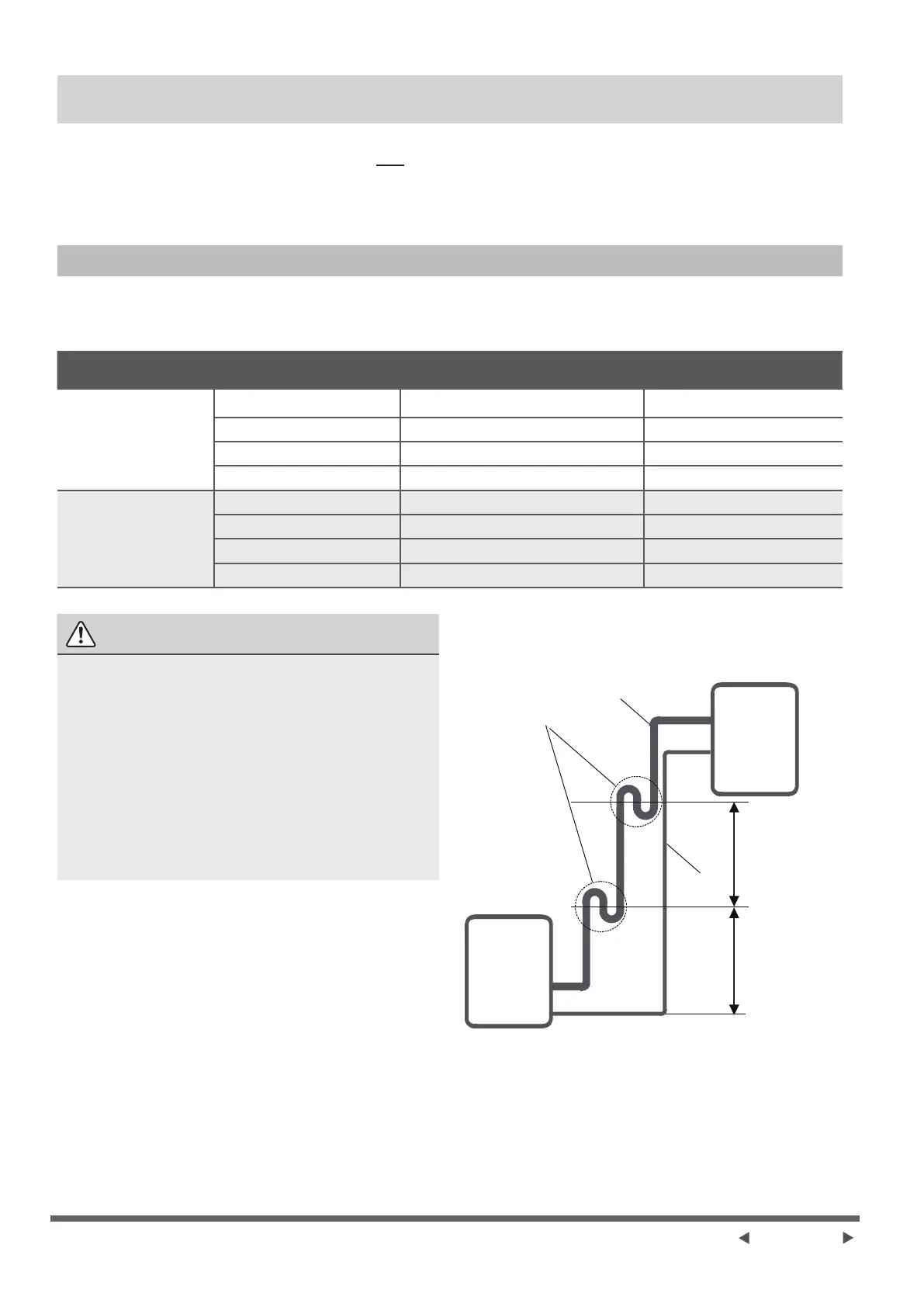

Armadilhas de óleo
Se o óleo retornar ao compressor da unidade externa,
poderá causar compressão do líquido ou pior retorno
do óleo. Uma armadilha de óleo na tubulação de gás
crescente impede isso.
Um coletor de óleo deve ser instalado a cada 6 m (20
pés) do tubo vertical de sucção.
(<36000Btu/h unidades).
Um purgador de óleo deve ser instalado a cada riser
de sucção vertical de 10 m (32,8 pés) (≥36000Btu/h
unidades).
Unidade interior/
unidade exterior
6m/20ft
(<36000Btu/h
unidades)
10m/32,8ft
(≥36000Btu/h
unidades)
6m/20ft
(<36000Btu/h
unidades)
10m/32,8ft
(≥36000Btu/h
unidades)
Tubulação de
gás
Armadilha de óleo
Tubulação
de líquidos
Unidade interior/
unidade exterior
Página 29
