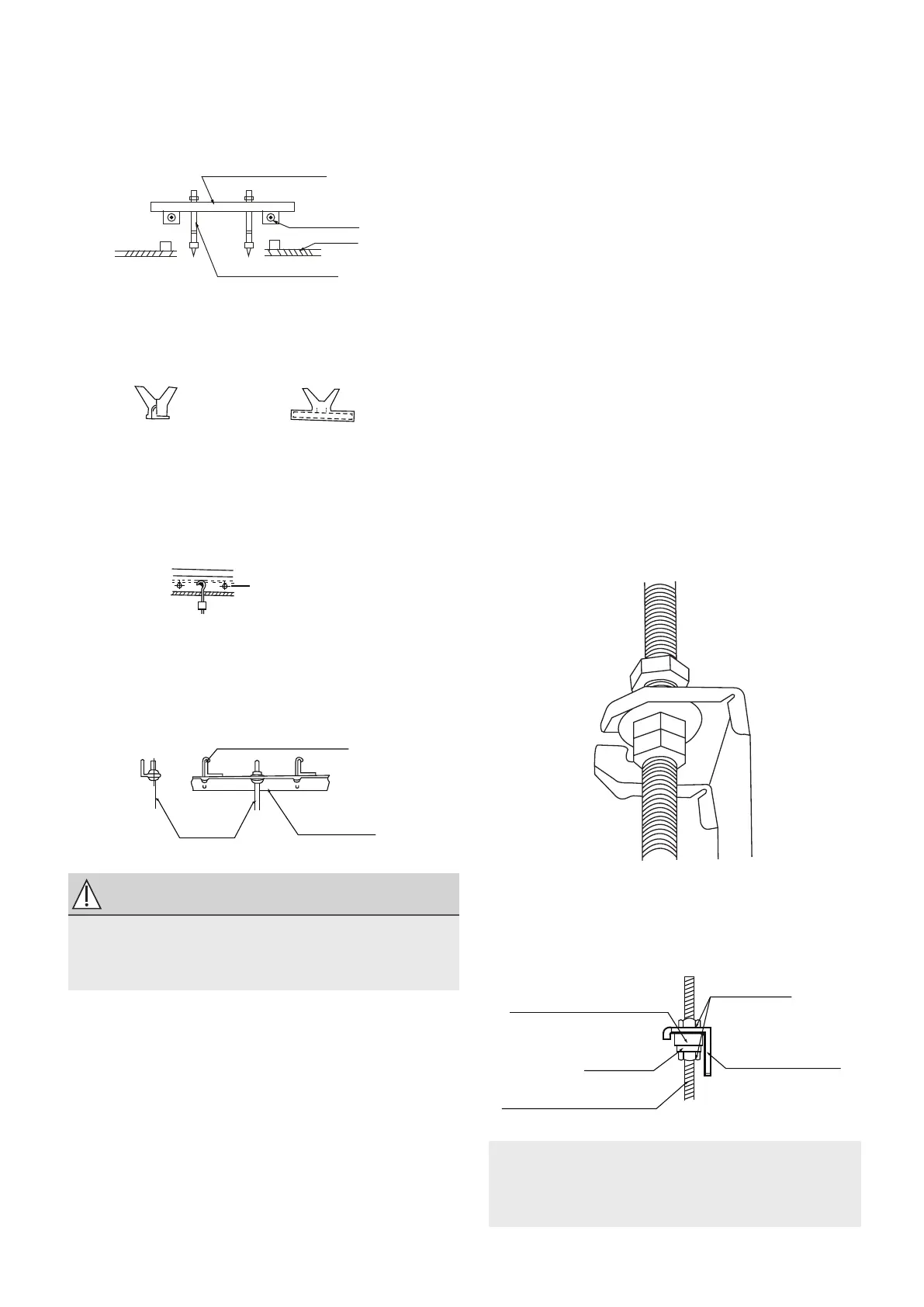

Ladrillos de hormigón originales
Use pernos empotrados y herrajes
de enganche.
Estructura de viga de acero
Instale y use el ángulo de sujeción de
acero.
Madera
Coloque el soporte de madera sobre
la viga del techo y luego instale los
pernos de suspensión.
Soporte de madera
Viga del techo
Techo
Pernos de suspensión
Ladrillos de hormigón nuevos
Anclaje de los pernos:
(Taco en forma de hoja)
(Taco deslizante)
Barra de acero
Perno de incrustación
(Perno de incrustación y
suspensión para tubería)
Perno de suspensión
Pernos
colgar
Soporte
de acero
Pieza de
suspensión
Tuerca roscada
NOTA: Confirme que la inclinación
mínima del desagüe es de 1/100 o
más.
ATENCIÓN
La unidad debe estar totalmente
alineada con el orificio, y deben tener
el mismo tamaño.
2. Instale y coloque el cableado y las
tuberías tras instalar la
unidad. Al elegir
por dónde empezar, determine la
dirección de las tuberías y, sobre todo si
hay techo, alinee las tuberías de refri-
gerante, de desagüe y las líneas de in-
terior y exterior con sus puntos de
conexión antes de montar la unidad.
3. Instale los pernos de suspensión.
Corte la viga del techo.
Refuerce el punto donde se hizo el
corte y la viga del techo.
4. Tras seleccionar un lugar de
instalación, alinee las tuberías de re-
frigerante, de desagüe y los cables
co
n sus puntos de conexión antes
de montar la unidad.
5. Taladre 4 orificios de 10cm (4”) de
profundidad donde irán los anclajes
en el techo interno. Asegúrese de
que el taladro está a 90° del techo.
6. Asegure el anclaje con las tuercas
y arandelas suministradas.
7.
8.
Instale los cuatro pernos de
suspensión.
Monte la unidad interior entre al
menos dos personas para levantarla
y asegurarla. Coloque los pernos de
suspensión en los orificios y fíjelos
con tuercas y arandelas.
9. Monte la unidad interior en los
pernos de suspensión y coloque la
unidad interior usando un indicador de
nivel para evitar fugas.
Amortiguación
Arandela
Perno de suspensión
