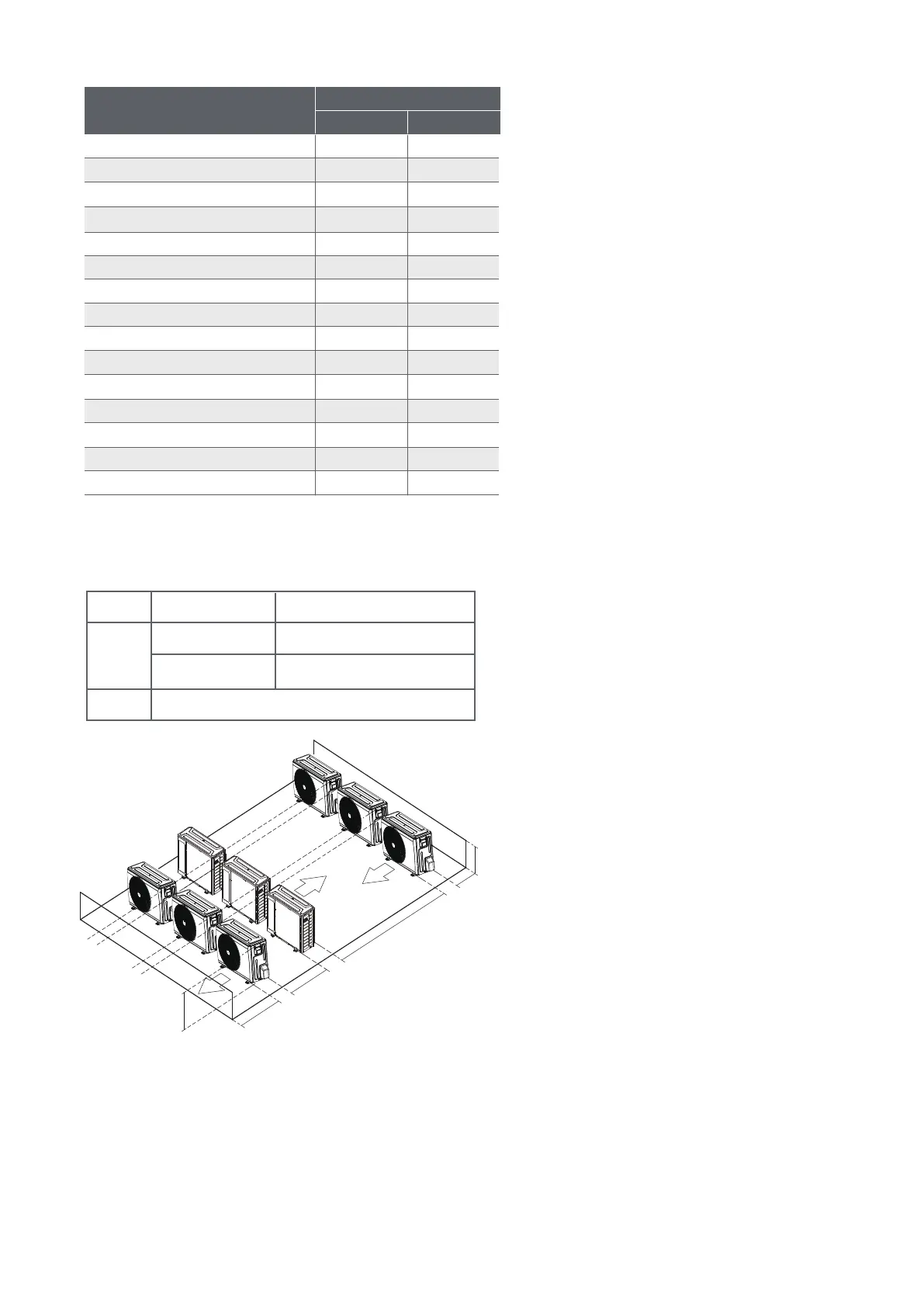

Johnson JDMV2W - Page 27

(unidad: mm/pulg.)
Dimensiones unidad
exterior An x Al x Fo
Dimensiones de montaje
Distancia A Distancia B
760x590x285 (29.9x23.2x11.2) 530 (20.85) 290 (11.4)
810x558x310 (31.9x22x12.2) 549 (21.6) 325 (12.8)
845x700x320 (33.27x27.5x12.6) 560 (22) 335 (13.2)
900x860x315 (35.4x33.85x12.4) 590 (23.2) 333 (13.1)
945x810x395 (37.2x31.9x15.55) 640 (25.2) 405 (15.95)
990x965x345 (38.98x38x13.58) 624 (24.58) 366 (14.4)
946x810x420 (37.24x31.9x16.53) 673 (26.5)
403 (15.87)
946x810x410 (37.24x31.9x16.14) 673 (26.5)
403 (15.87)
952x1333x410 (37.5x52.5x16.14) 634 (24.96)
404 (15.9)
952x1333x415 (37.5x52.5x16.34) 634 (24.96)
404 (15.9)
845x702x363 (33.27x27.6x14.3)
540 (21.26)
350 (13.8)
938x1369x392 (36.93x53.9x15.43) 634 (24.96) 404 (15.9)
900x1170x350 (35.4x46x13.8) 590 (23.2) 378 (14.88)
800x554x333 (31.5x21.8x13.1) 514 (20.24) 340 (13.39)
890x673x342 (35x26.5x13.46) 663 (26.1)
354 (13.94)
L ≤ H
L ≤ 1/2H
L A
25 cm / 9.8” o más
1/2H < L ≤ H
30 cm / 11.8” o más
L > H
No puede instalarse
Instalación en hilera
Las relaciones entre H, A y L son las siguientes:
L
H
300 cm / 118”
o más
A
60 cm / 23.6”
o más
150 cm / 59”
o más
25 cm / 9.8”
o más
25 cm / 9.8”
o más
