Paso 3: Abocardado de los extremos
Un abocardado adecuado es esencial
para conservar la estanqueidad.
1. Tras retirar las rebabas de la
tubería, selle los extremos con
cinta de PVC para evitar que
entren otras sustancias a la
tubería.
2. Revista la tubería con material
aislante.
3. Coloque tuercas de ensancha-
miento en los extremos. Com-
pruebe que están en la
dirección correcta, ya que ya
no podrá cambiarla después
de abocardar.
Tuerca de ensanchamiento
Tubería de cobre
4. Retire el PVC de los extremos
cuando esté listo para hacer el
abocardado.
Tubería
Escariador
Hacia abajo

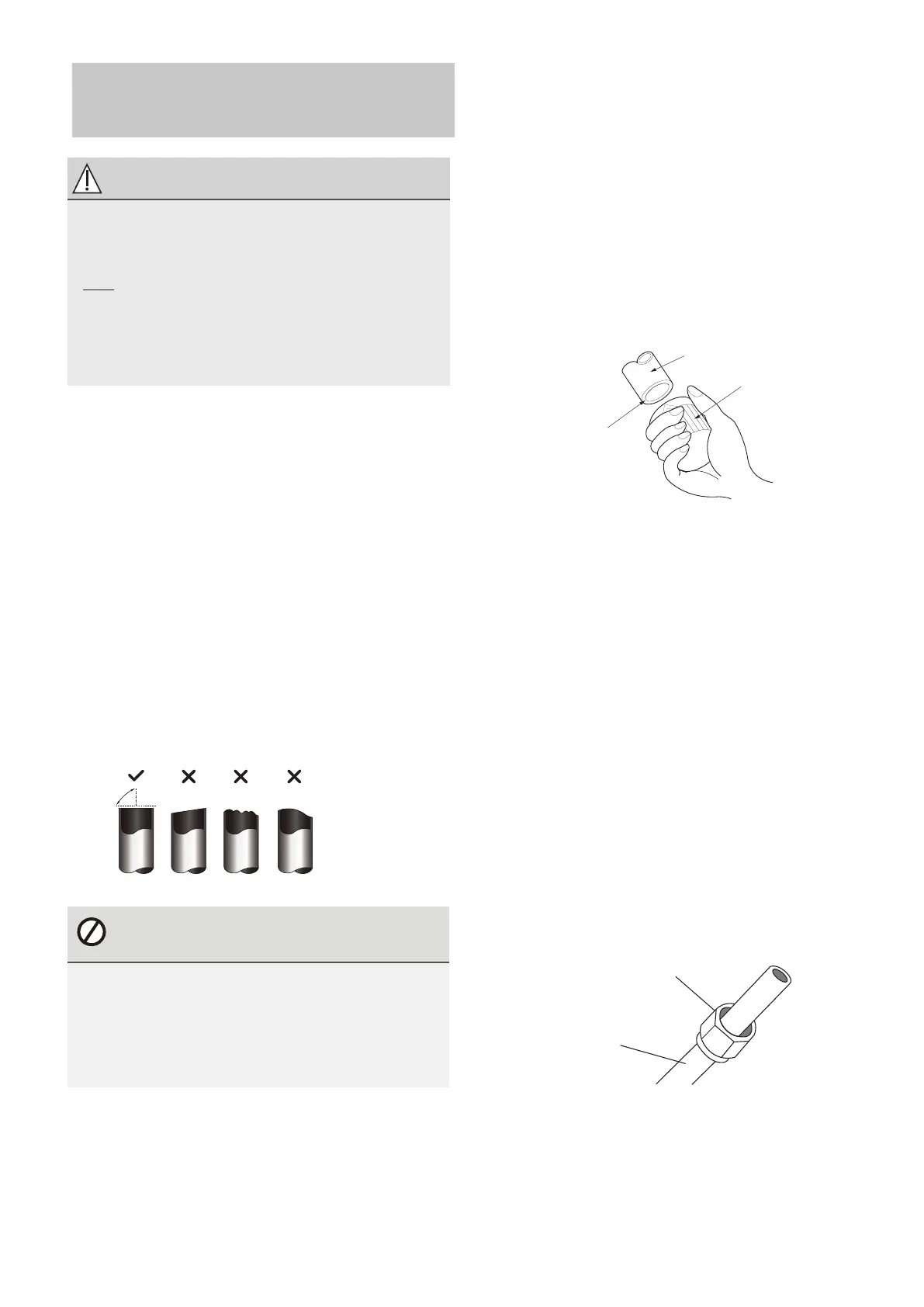

Instrucciones de conexión -
Tuberías frigoríficas
Paso 1: Corte tuberías
Cuando prepare las tuberías frigoríficas,
asegúrese de cortar y abocardar las
tuberías correctamente. Esto permite un
funcionamiento eficiente y minimiza la
necesidad de mantenimiento en el futuro.
1. Mida la distancia entre las
unidades interior y exterior.
2. Con una herramienta adecuada,
corte la tubería un poco más larga
que la distancia medida.
3. Compruebe que queda cortada a
un ángulo de 90°
Oblicuo Irregular Torcido
90°
NO DEFORME LA TUBERÍA
AL CORTARLA
Preste mucha atención a no dañar,
abollar o deformar la tubería al
cortarla. Esto puede reducir drásti-
camente el rendimiento de la
unidad.
ATENCIÓN
Los distribuidores deben instalarse
horizontalmente. Si el ángulo es supe-
rior a 10° puede provocar averías.
NO instale la tubería de conexión
hasta que haya instalado ambas uni-
dades (interior y exterior). Aísle las
tuberías de gas y líquido para evitar
fugas de agua.
Paso 2: Retire las rebabas
Las rebabas pueden afectar a la
estanqueidad de las conexiones
frigoríficas, y deben retirarse com-
pletamente.
1. Sujete la tubería en ángulo hacia
abajo para evitar que el residuo
caiga dentro de la tubería.
2. Con un escariador o una herra-
mienta para desbarbar, quite las
rebabas del corte.
