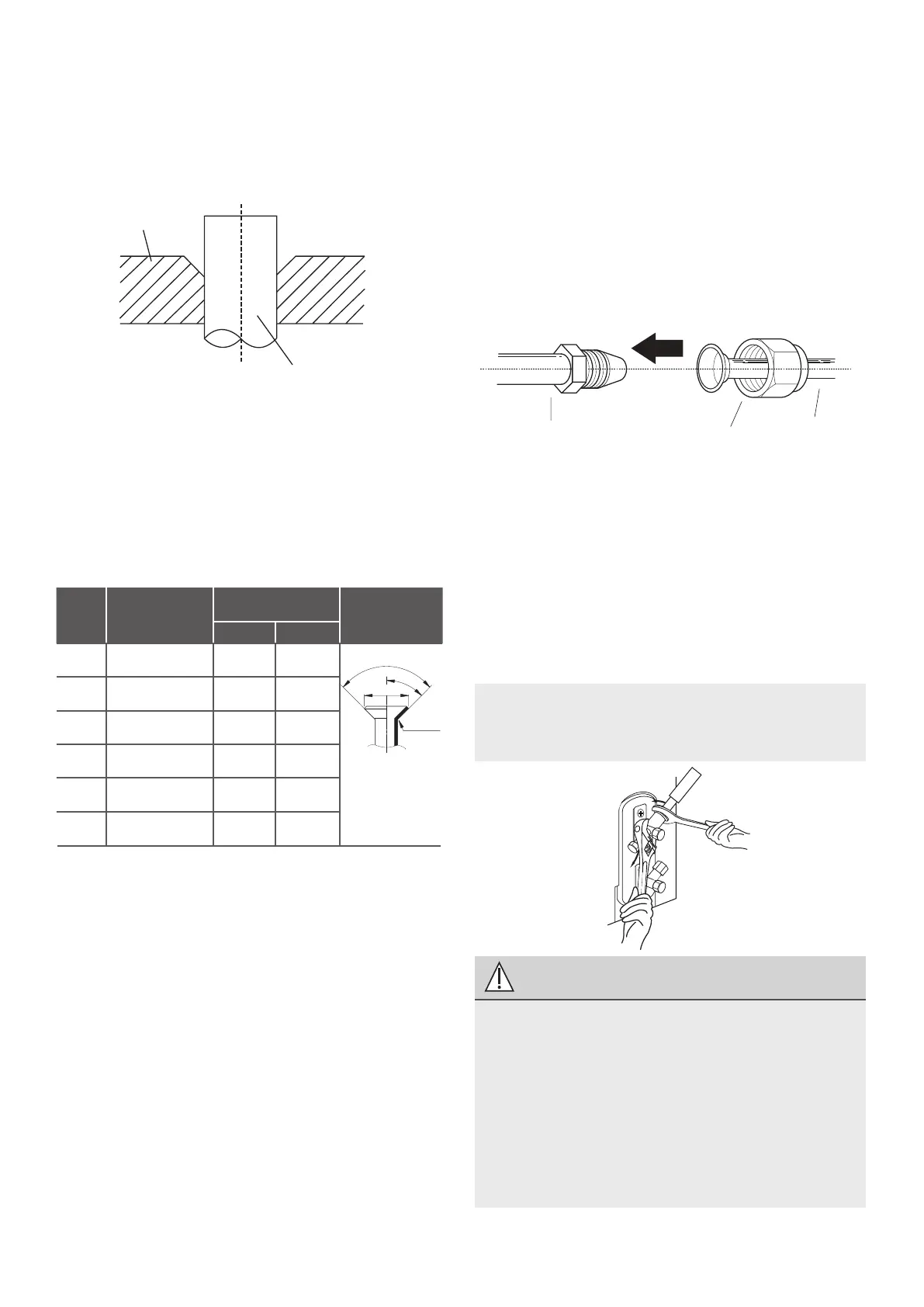

5. Fije el extremo de la tubería en el
molde. El final de la tubería debe
extenderse más allá del borde del
molde de abocardado según las
dimensiones de la tabla a continua-
ción.
Molde
Tubería
6.
Coloque la herramienta de
abocardado sobre el molde.
7.
Gire la maneta de la herramienta en
el sentido de las agujas del reloj
hasta completar el abocardado.
EXTENSIÓN DE TUBERÍA SOBRE MOLDE
8. Retire el molde y la herramienta y
compruebe que el abocardado es
correcto.
Paso 4: Conexión de tuberías
Conecte las tuberías de cobre primero
a la unidad interior y luego a la exte-
rior. Debe conectarse primero la tube-
ría de baja presión y después la de
alta.
1.
2.
Aplique una capa fina de aceite
refrigerante a los extremos abocardados
de las
tuberías al conectar las tuercas.
Alinee el centro de las dos tuberías
que va a conectar.
Tubería unidad interior
Tuerca Tubería
3.
4.
Apriete la tuerca de ensanchamiento a
mano tanto como pueda.
Sujete la tuerca de la tubería con una
llave.
Sujetando con firmeza la tuerca, use
una llave dinamométrica para apretar
la tuerca según los requisitos de par
de apriete que se indican en la
siguiente tabla.
NOTA:
Utilice una llave inglesa y una
llave dinamométrica para conectar o
desconectar las tuberías de la unidad.
Diáme
-tro
Par de apriete
Tamaño abo-
cardado (A) (mm/'')
Forma
Min. Max.
Ø 1/4
R0.4~0.8
45°±2
90
±
°
4
A
Ø 3/8
Ø 1/2
Ø 5/8
Ø 3/4
Ø 7/8
65-67 N.m
(663-683 kgf.cm)
23.2/0.91 23.7/0.93
75-85N.m
(765-867 kgf.cm)
26.4/1.04 26.9/1.06
18-20 N.m
(183-204 kgf.cm)
8.4/0.33 8.7/0.34
25-26 N.m
(255-265 kgf.cm)
13.2/0.52 13.5/0.53
35-36 N.m
(357-367 kgf.cm)
16.2/0.64 16.5/0.65
45-47 N.m
(459-480 kgf.cm)
19.2/0.76 19.7/0.78
ATENCIÓN
Envuelva las tuberías con material
aislante. El contacto directo con las
tuberías desnudas puede provocar
quemaduras o congelación.
Conecte correctamente la tubería.
Si se aprieta en exceso
puede dañar-
se el abocardado y si no se aprieta lo
suficiente pueden ocurrir fugas.
5.
