12. Para evitar um choque elétrico, nunca toque
nos componentes elétricos logo após a fonte
de alimentação ter sido desligada. Depois de
desligar a alimentação, aguarde sempre 10
minutos ou mais antes de tocar nos componentes
elétricos.
13. Certicar-se de não cruzar sua ação eléctrica
com a ação de sinal. Isso pode causar distorção
e interferência.
14. O aparelho deve estar conectado à tomada
principal. Normalmente, a fonte de alimentação
deve ter uma impedância de 32 ohms.
15. Nenhum outro equipamento deve ser conectado
ao mesmo circuito de energia.
16. Conecte os os externos antes de conectar os
os internos.
AVISO
ANTES DE EXECUTAR QUALQUER TRABALHO
ELÉTRICO OU DE CABLAGEM, DESLIGUE
A FONTE DE ALIMENTAÇÃO PRINCIPAL DO
SISTEMA.

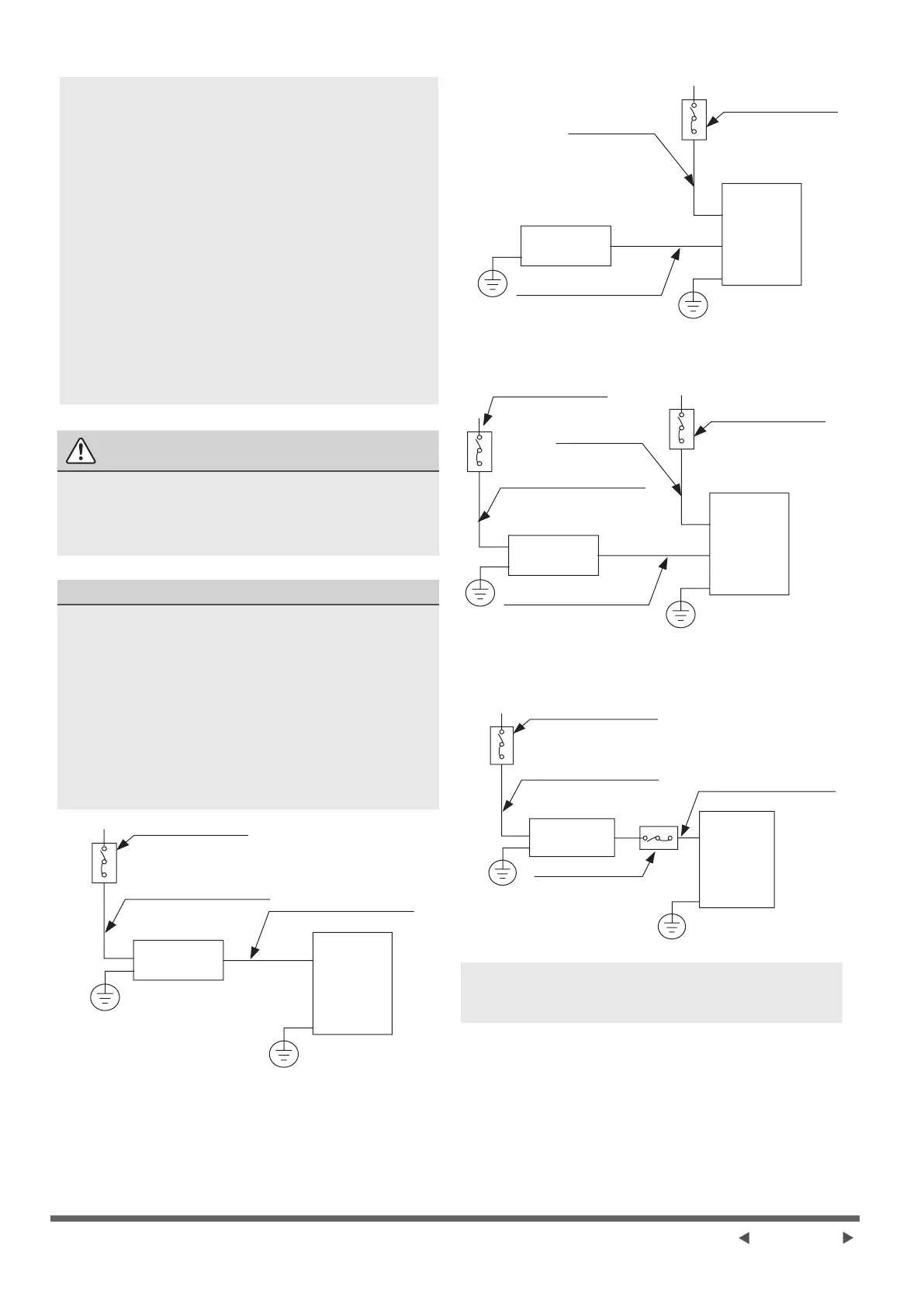

NOTA NO INTERRUPTOR DE AR
Quando a corrente máxima do ar condicionado for
superior a 16A, deve ser utilizado um disjuntor de ar ou
um disjuntor diferencial com dispositivo de proteção
(fornecido pelo utilizador). Quando a corrente máxima
do ar condicionado for inferior a 16A, o cabo de
alimentação do ar condicionado deve estar equipado
com uma ficha (fornecido pelo utilizador). Na América
do Norte, a aplicação deve ser ligada de acordo com os
requisitos da NEC e CEC.
Interruptor de ar
(comprado separadamente)
Fios de alimentação da
unidade externa
Interno& Externo
os conectivos
(comprado separadamente)
Unidade exterior
Unidade
interior
(A)
Unidade
interior
Interruptor de ar
(comprado
separadamente)
Fios de alimentação da
unidade interna
(B)
Unidade
exterior
Unidade
exterior
Unidade
exterior
Unidade
interior
Unidade
interior
(C)
Fios de conexão internos
e externos
(comprado
separadamente)
Fios de conexão internos
e externos
(comprado
separadamente)
Fios de alimentação da
unidade interna
Fios de alimentação da
unidade externa
Fios de alimentação da
unidade externa
Interruptor de ar
Interruptor de ar
(D) (Apenas para a América do Norte)
Interruptor de ar
Fios de conexão internos
e externos
Interruptor de ar
(comprado separadamente)
(comprado separadamente)
(comprado
separadamente)
(comprado separadamente)
(comprado separadamente)
NOTA: Os grácos são apenas para ns explicativos.
A sua máquina pode ser um pouco diferente. O
formato atual deve prevalecer.
