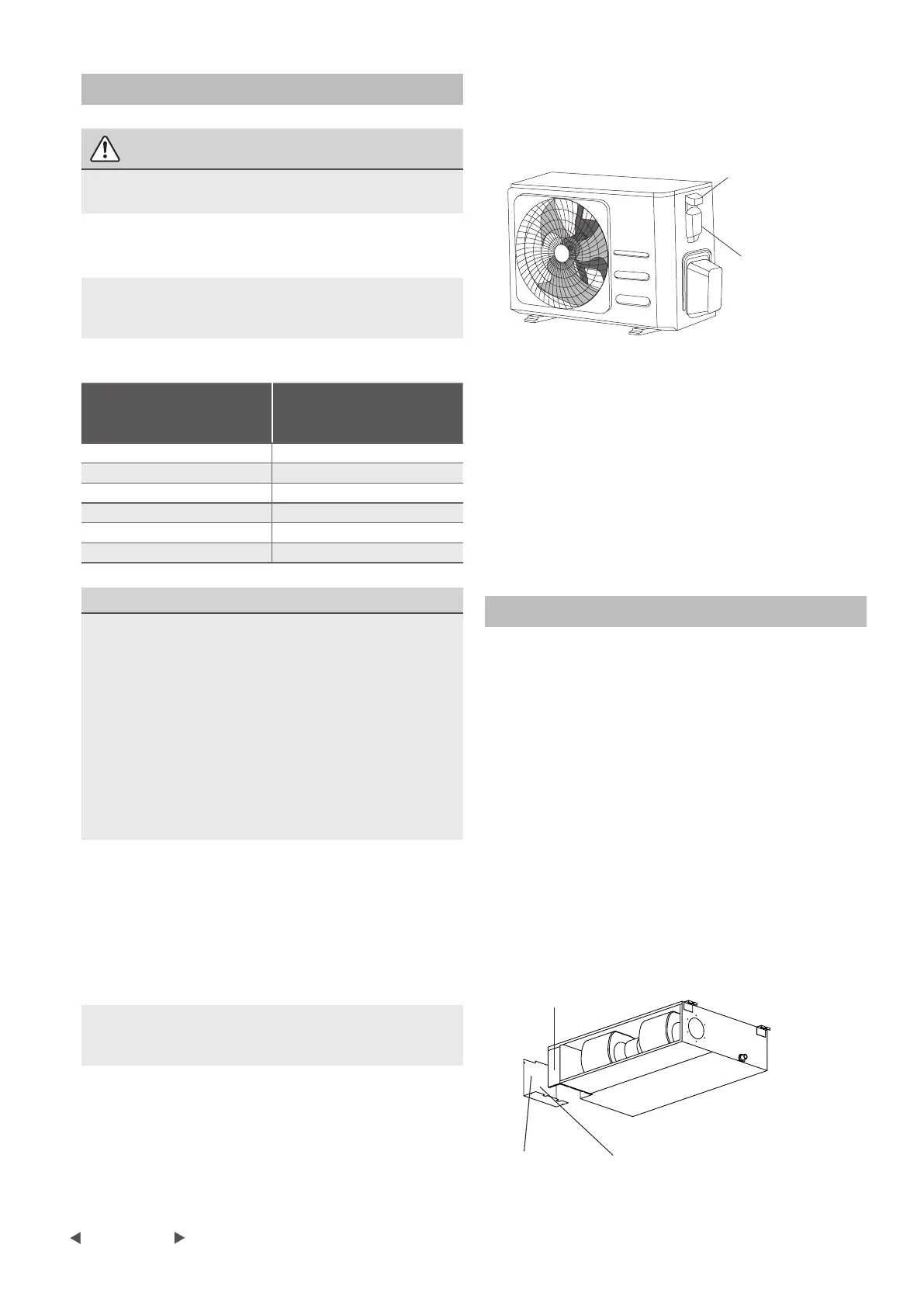

Johnson JDMV2W - Page 154

Ligação da unidade externa
AVISO
Antes de executar qualquer trabalho elétrico ou de
ligação, desligue a energia principal do sistema.
1. Prepare o cabo para conexão
a. Deve primeiro escolher o tamanho certo do cabo.
Certique-se de que usa cabos H07RN-F.
NOTA: Na América do Norte, escolha o tipo de cabo
de acordo com os códigos e regulamentos eléctricos
locais.
Área mínima da secção transversal dos cabos de
alimentação e de sinal (para referência)
Corrente Nominal do
Aparelho (A)
Área de secção
transversal nominal
(mm²)
> 3 e ≤ 6 0,75
> 6 e ≤ 10 1
> 10 e ≤ 16 1,5
> 16 e ≤ 25 2,5
> 25 e ≤ 32 4
> 32 e ≤ 40 6
ESCOLHA O TAMANHO CERTO DO CABO
O tamanho do cabo de alimentação, cabo de sinal,
fusível e interruptor necessários é determinado pela
corrente máxima da unidade. A corrente máxima
é indicada na placa de identicação localizada
no painel lateral da unidade. Consulte esta placa
de identicação para escolher o cabo, fusível ou
interruptor certo.
NOTA: Na América do Norte, por favor, escolha
o tamanho correto do cabo de acordo com a
Ampacidade Mínima do Circuito indicada na placa de
identicação da unidade.
b. Ao utilizar removedores de os, retire a capa de
borracha de ambas as extremidades do cabo de
sinal para revelar aproximadamente 15 cm (5,9 ”)
de o.
c. Retire o isolamento das extremidades.
d. Utilizando um grampo de arame, prenda as alças
nas extremidades.
NOTA: Ao conectar os os, siga rigorosamente o
diagrama de ligação encontrado dentro da tampa da
caixa elétrica.
2. Remova a tampa elétrica da unidade externa. Se
não houver tampa na unidade externa, deve retirar
os parafusos da placa de manutenção e remover a
placa de proteção.
Tampa
Parafuso
3. Ligue os terminais aos terminais
Combinar as cores/etiquetas dos os com as
etiquetas no bloco de terminais. Apertar rmemente
o terminal em U de cada o ao seu terminal
correspondente.
4. Prenda o cabo com o grampo do cabo.
5 Isole os cabos não utilizados com ta isolante.
Mantenha-os longe de peças elétricas ou metálicas.
6. Reinstale a tampa da caixa do controlo elétrico.
Ligação da Unidade Interna
1. Prepare o cabo para a ligação:
a. Utilizando removedores de os, retire a capa de
borracha de ambas as extremidades do cabo de
sinal para revelar cerca de 15 cm (5,9 ”) do o.
b. Retire o isolamento das extremidades dos os.
c. Utilizando um grampo de arame, prenda os
terminais à extremidade dos os.
2. Remover a tampa da caixa de controlo eléctrico da
sua unidade interna.
3. Conecte os terminais aos terminais. Combinar as
cores/etiquetas dos os com as etiquetas no bloco
de terminais. Apertar rmemente o terminal em U
de cada o ao terminal correspondente. Consulte o
número de série e o diagrama de ligação localizado
na tampa da caixa de controlo elétrico.
Caixa de controlo
Diagrama de
ação
Esquema de os conectivos
