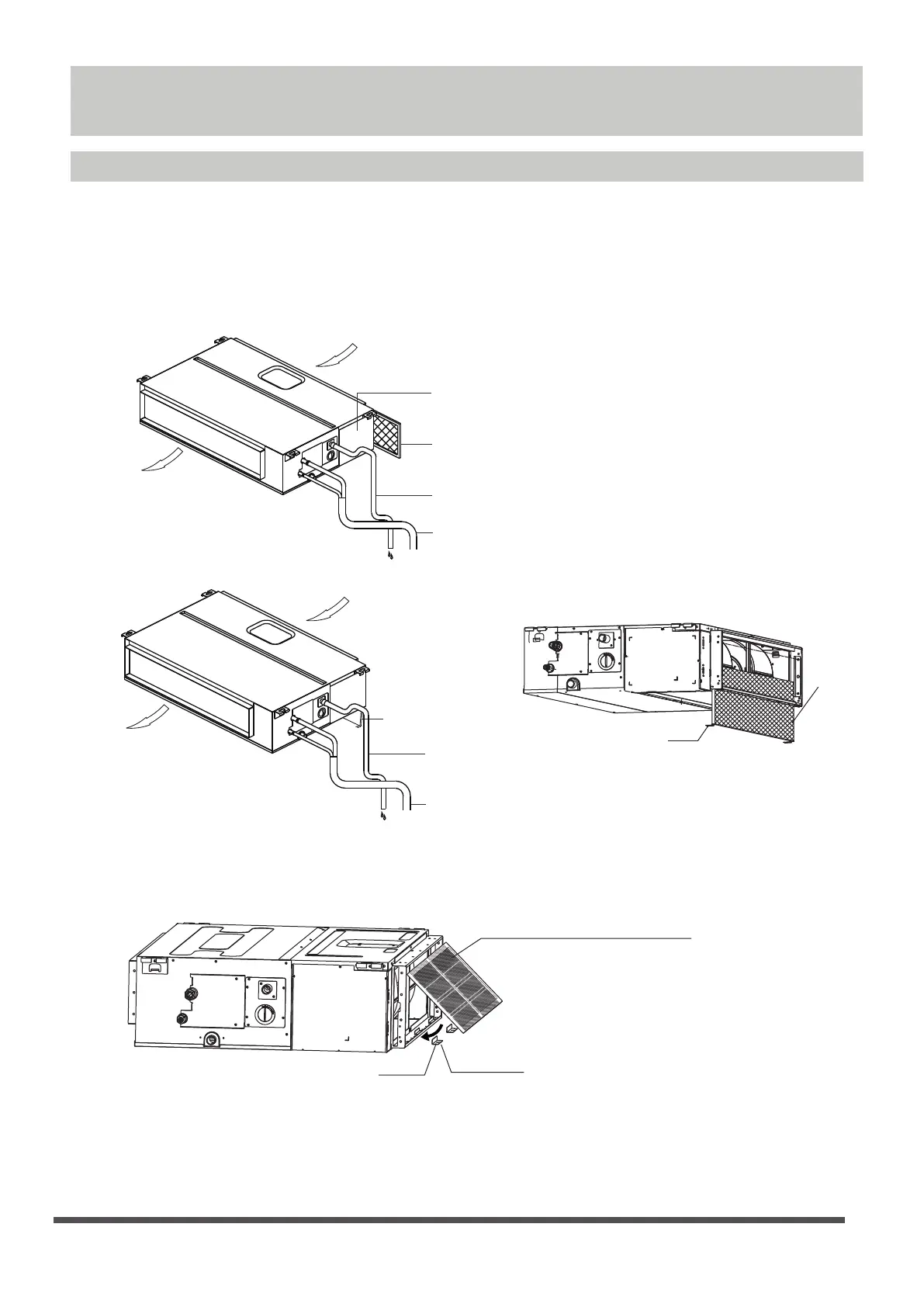

Spezifikationen und Merkmale der Einheit
Raumlufteinheit
HINWEIS:Unterschiedliche Modelle haben unterschiedliche Bildschirme. Nicht alle nachfolgend
beschriebenen Funktionen sind für die erworbene Klimaanlage verfügbar.Bitte überprüfen Sie den
Indoor-Bildschirm des gekauften Geräts. Die Abbildungen in diesem Handbuch dienen der Erläuterung.
Die tatsächliche Form Ihrer Raumlufteinheit kann je nach tatsächlicher Form geringfügig abweichen.
Luftauslass
Lufteinlass
Luftfilter (bei einigen Modellen verfügbar)
Entwässerungsschlauch
Elektrischer Schaltschrank
(A)Entfernen den Filter der Einheit von links oder rechts.
Entwässerungsschlauch
Anschlussschlauch von Kältemittel
Luftauslass
Lufteinlass
Luftfilter
(bei einigen
Modellen verfügbar)
Anschlussschlauch von Kältemittel
(B) Entfernen den Filter der Einheit von der Unterseite
(C) Entfernen den Filter der Einheit von Hinten.

Seite 8

Schraube
Luftfilter
1.
Setzen Sie den Filter von unten in die Baugruppe ein;
2.
Ziehen die Schrauben fest.
1.
Entfernen die beiden Flansch-Lukendeckel ;
2.
Setzen Sie den Filter in die Flansch-Baugruppe ein;
3.
Rotieren Luftfilter;
4.
Setzen im Flansch-Lukendeckel ein.
Schraube
Luftfilter(bei einigen Modellen verfügbar)
Flansch-Lukendeckel
