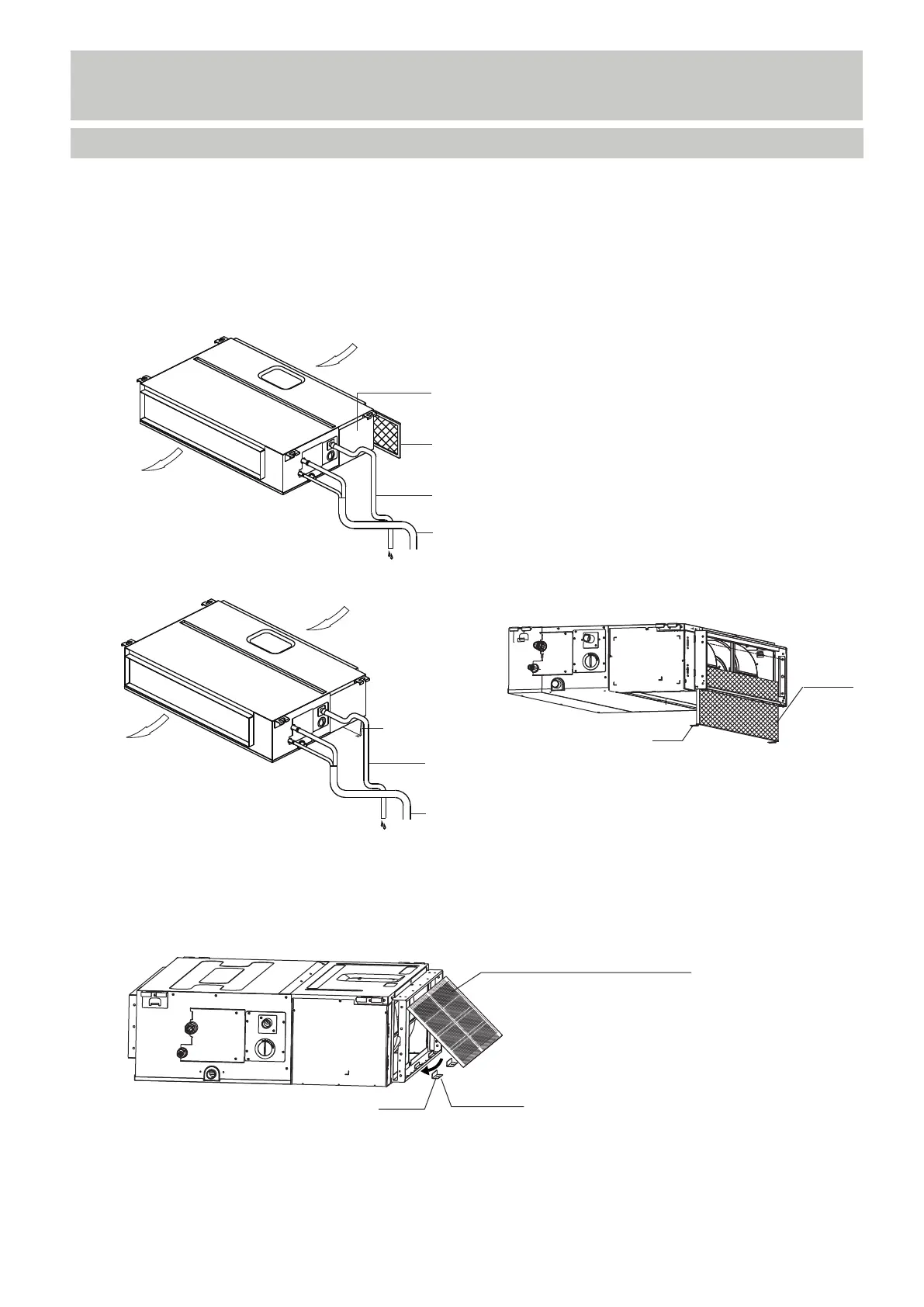

Características y especificaciones de la unidad
Unidad interior
Salida de aire
Entrada de aire
Caja de control eléctrico
Filtro de aire (según modelo)
Tubería de desagüe
Tuberías de refrigerante
NOTA: Los distintos modelos pueden tener paneles distintos, por lo que los
indicadores descritos abajo pueden no estar disponibles en su aparato. Com-
pruebe el display interior de la unidad que usted haya comprado.
Las ilustraciones de este manual tienen fines explicativos. La forma real de su
unidad puede ser ligeramente distinta pero es la que prevalece.
(A) Para unidades en las que el filtro se retira hacia derecha/izquierda
Tuberías de refrigerante
Salida de aire
Entrada de aire
Filtro de aire
(según modelo)
Tubería de desagüe
(B) Para unidades en las que el filtro se retira hacia abajo
(C) Para unidades en las que el filtro se retira hacia atrás
tornillo
Filtro de
aire
1. Coloque el filtro en el marco desde la parte inferior;
2. Fije con el tornillo.
1. Retire los dos ángulos de fijación;
2. Coloque el filtro en el marco;
3. Rote el filtro de aire;
4. Vuelva a colocar los ángulos de fijación.
tornillo
Filtro de aire (según modelo)
Ángulo de fijación
