Étape 2 : Suspendez l’unité intérieure

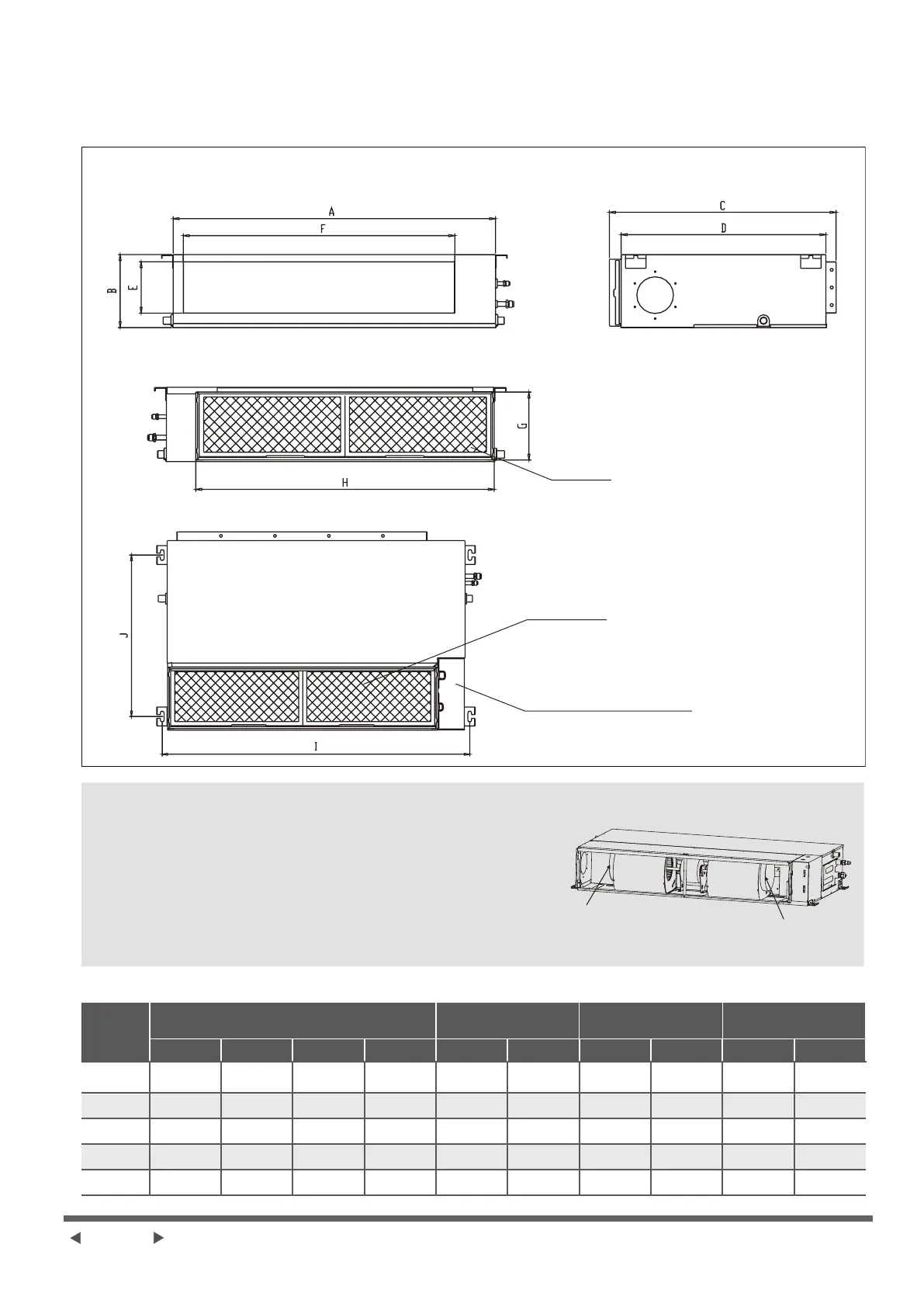

1. Consultez le diagramme suivant an de localiser les quatre trous de boulons sur le plafond. Il faut marquer les
places des trous où vous percerez sur le plafond.
NOTE :
S'il y a un autocollant jaune sur le couvercle
du boîtier de commande électrique, veuillez
retirer le bloc de protection de la roue à vent
avant le levage. Retirez le ltre à poussière et
enlevez le bloc de protection de l'entrée d'air.
Lorsque vous retirez le bloc de protection à
la main, portez des gants de protection et
prenez des mesures de protection.
Bloc de protection
Bloc de protection
(Unité : mm/pouce)
Modèle
(Btu/h)
Dimension du contour
Dimension d’ouverture
de sortie d’air
Dimension d’ouverture
d’entrée d’air
Dimension de patte
montée
A B C D E F G H I J
9K/12K 700/27,6 200/7,9 506/19,9 450/17,7 152/6 537/21,1 186/7,3 599/23,6 741/29,2 360/14,2
18K 880/34,6 210/8,3 674/26,5 600/23,6 136/5,4 706/27,8 190/7,5 782/30,8 920/36,2 508/20
24K-36K 1100/43,3 249/9,8 774/30,5 700/27,6 175/6,9 926/36,5 228/8,9 1001/39,4 1140/44,9 598/23,5
30K-36K 1360/53,5 249/9,8 774/30,5 700/27,6 175/6,9 1186/46,7 228/8,9 1261/49,6 1400/55,1 598/23,5
36K-60K 1200/47,2 300/11,8 874/34,4 800/31,5 227/8,9 1044/41,1 280/11 1101/43,3 1240/48,8 697/27,4
Dimensions de la sortie d’air
Dimensions de l’entrée d’air
Ouverture de ventilation descendante et crochet monté
Filtre à air
Filtre à air
Boîte de commande électrique
