7.5.3 Configurazione circuitale standard consigliata
1
A
B
2
U
MPP
n
1
n
2

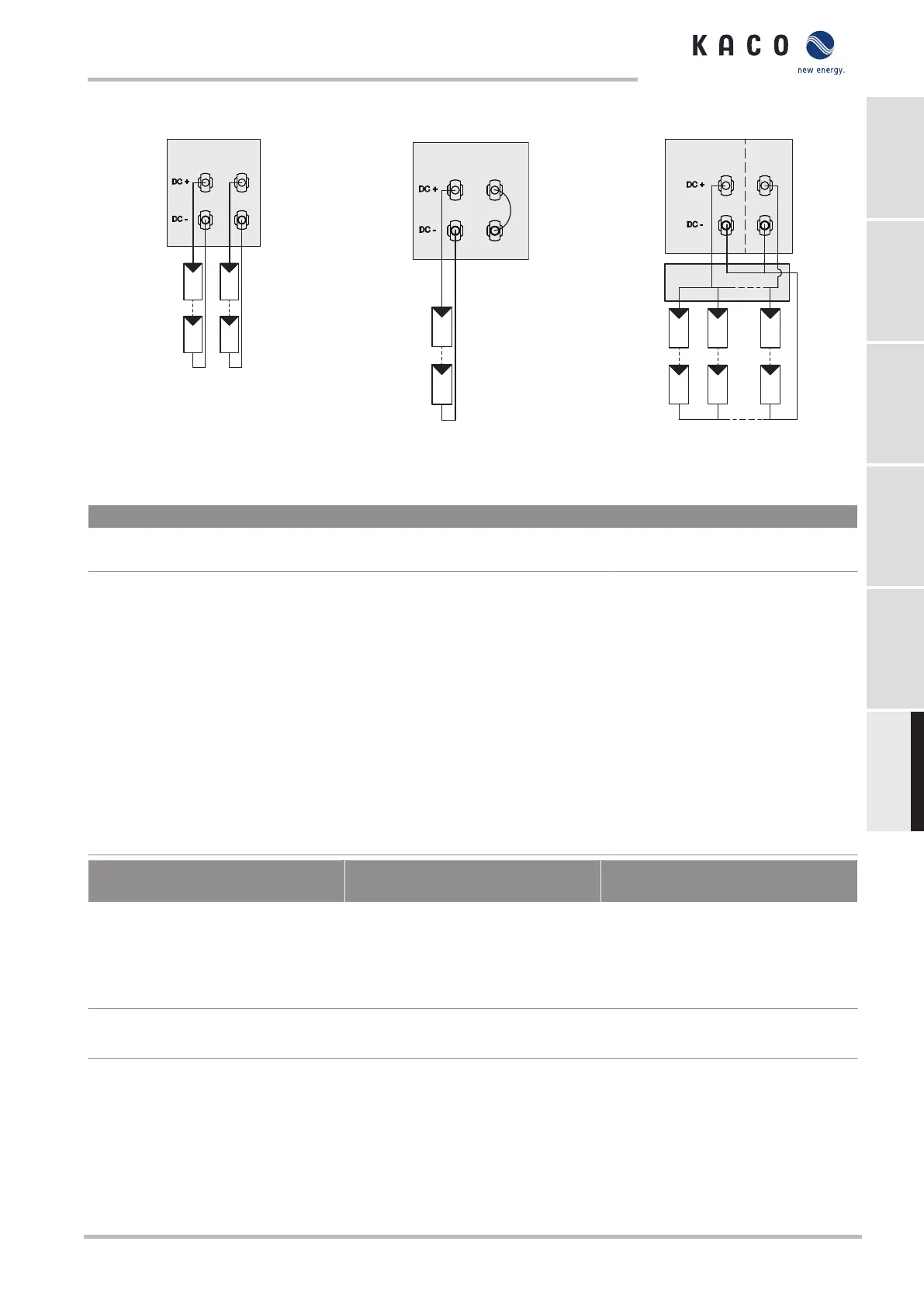

Imm.21: Configurazione circuitale stan-
dard consigliata
1
A
B
2
U
MPP
n
1
Imm.22: Circuito d'ingresso parallelo
con adattatore Y, cortocircuito dell'in-
seguitore MPP B non utilizzato
1
A
B
2
U
MPP
...
n
1
n
2
n
m
= =
Imm.23: Un generatore in parallelo su
entrambi gli inseguitori MPP
Possibili varianti di commutazione
2 generatori FV per ogni insegui-
tore MPP
1 generatore FV per un inseguitore. Il secondo
inseguitore è disattivato
1 generatore in parallelo su entrambi
gli inseguitori MPP
Le tensioni MPP di entrambe le
stringhe CC possono essere dif-
ferenti. Vengono alimentate da
inseguitori MPP a funzionamen-
to indipendente (inseguitore
MPP A e B).
Se uno degli inseguitori MPP (A o B) non viene
utilizzato, questo deve essere cortocircuitato,
poiché in caso contrario possono verificarsi erro-
ri nell'autotest dell'apparecchio e non è garanti-
to il funzionamento in modalità di alimentazione.
Il cortocircuito di un inseguitore MPP non deter-
mina un danneggiamento dell'apparecchio.
Gli ingressi CC possono anche essere
configurati parallelamente. Per que-
sto possono essere attivate parallela-
mente solo stringhe con la stessa
tensione MPP. (U
n1
=U
n2
=U
nm
).
La corrente nominale massima con-
sentita (CC) si raddoppia nel circuito
parallelo di entrambi gli inseguitori
MPP.
In un circuito d’ingresso parallelo gli
inseguitori MPP A e B devono essere
collegati. L’inverter riconosce auto-
maticamente un funzionamento in
parallelo.
Numero di moduli per stringa: n
1
=n
2
Numero di moduli per stringa: n
1
=n
m
Quantità di moduli per stringa:
n
1
=n
2
=n
m
P
max :
per stringa < 0,5* max. potenza del
generatore FV raccomandata
Inseguitore MPP A+B insieme < max.
potenza del generatore FV raccoman-
data
P
max:
Per stringa <0,5*max. potenza del
generatore FV raccomandata P
max
sull'inseguitore MPP utilizzato < max.
potenza per generatore MPP
P
max :
max. potenza del generatore FV
raccomandata
Inseguitore MPP A+B insieme < max.
potenza del generatore FV raccoman-
data
I
max:
A seconda del generatore PV.
La corrente di ingresso per inseguitore non deve superare 11 A.
I
max:
≤ 2 * corrente nominale max. (CC)
Tab.3: Dati elettrici del circuito
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 165
