7.5.4 Configurazione del generatore FV
CAUTELA
Danni ai componenti in caso di configurazione errata
Nella gamma di temperature previste del generatore, i valori della tensione a vuoto e della corrente in cor-
tocircuito non devono mai superare i valori di U
DCMAX
e I
SCMAX
in base ai dati tecnici.
› Rispettare i valori limite in base ai dati tecnici.
AVVISO
Tipo e design dei moduli fotovoltaici.
I moduli FV collegati in base alla norma IEC 61730 Class A devono essere di classe A e adeguati alla tensione
di sistema CC nominale e in ogni caso alla tensione CA di rete.
7.5.5 Collegamento del generatore FV
PERICOLO
Pericolo di morte dovuta a scossa elettrica!
Il contatto con i collegamenti sotto tensione causa la morte o gravi lesioni. In caso di irradiazione sul gene-
ratore FV, sulle estremità aperte dei conduttori CC è presente una tensione continua.
› Afferrare i cavi del generatore FV solo dall’isolamento. Non toccare le estremità aperte dei conduttori.
› Evitare cortocircuiti.
› Non collegare alcuna stringa con un dispersione a terra al dispositivo.
CAUTELA
Danni al generatore FV in caso di configurazione errata del connettore CC!
Quando viene eseguita la connessione CC con connettore CC configurato in modo errato (polarità +/-), il di-
spositivo, se connesso a lungo, si rompe.
› Prima di collegare il generatore FV, controllare sempre la polarità (+/-) del connettore CC.
› Prima di utilizzare i moduli solari, confrontare i valori della tensione indicati dal produttore con i valori
realmente misurati. La tensione CC dell’impianto FV non deve mai superare la tensione massima a cir-
cuito aperto.
Collegamento del generatore FV
↻ Connettori CC configurati e verifica dell'assenza di dispersioni di massa del gene-
ratore FV comprovata.
1 Rimuovere i cappucci protettivi dalle spine CC necessarie sul fondo del dispositi-
vo.
2 Collegare a coppie i conduttori CC a conduttore polo positivo e conduttore CC
negativo
» Il dispositivo adesso è collegato al generatore FV.
1 2
A
B
1 2

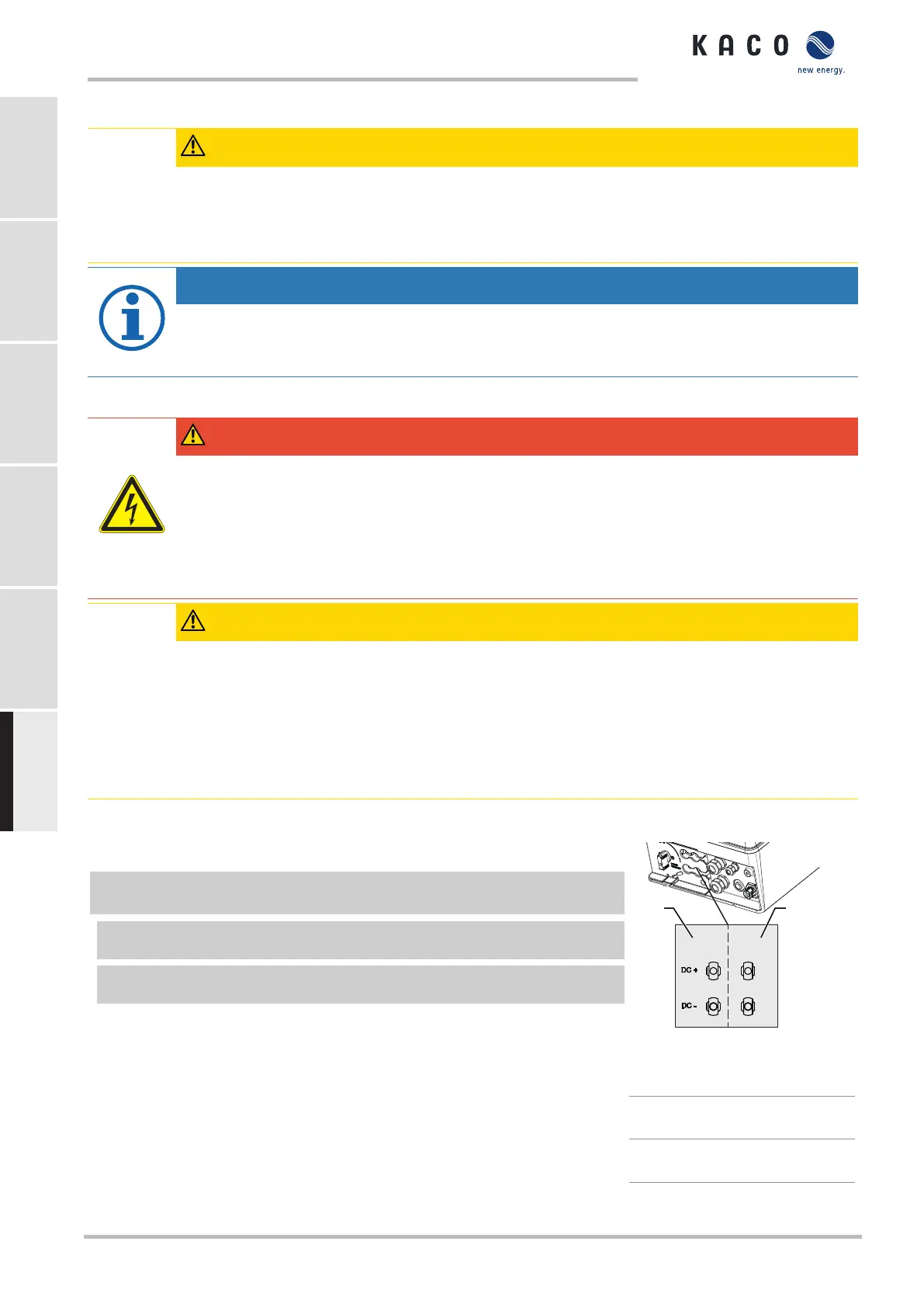

Imm.24: Collegamento per condut-
tore CC positivo e conduttore CC
negativo
1 Collegamento CC all'insegui-
tore MPP A
2 Collegamento CC all'insegui-
tore MPP B
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 166
