SECTION 3 - PARTS, ASSEMBLIES & HARDWARE
1-3-13
3-13
© 2018 Konami Gaming Inc. P/N 810352
CONCERTO CRESCENT
(Original Instructions)
63
68
65
68
59
56
60
109
111
40
68
42
68
113
61
41
68
64
68
58
57
98
112
ITEM PART # DESCRIPTION
40� 310786 ASSY, DIFF, TOP, DSPL DR
41� 310787 ASSY, DIFF, RT, DSPL DR
42� 310788 ASSY, DIFF, LT, DSPL DR
56� 410708 INSUL, TOP (2)
57� 410727 COVER, TRIM, TOP
58� 410728 COVER, TRIM RT
59� 410729 COVER, TRIM, LT
60� 410730 INSUL, SIDE, UPR (2)
61� 410731 INSUL, SIDE, LWR (2)

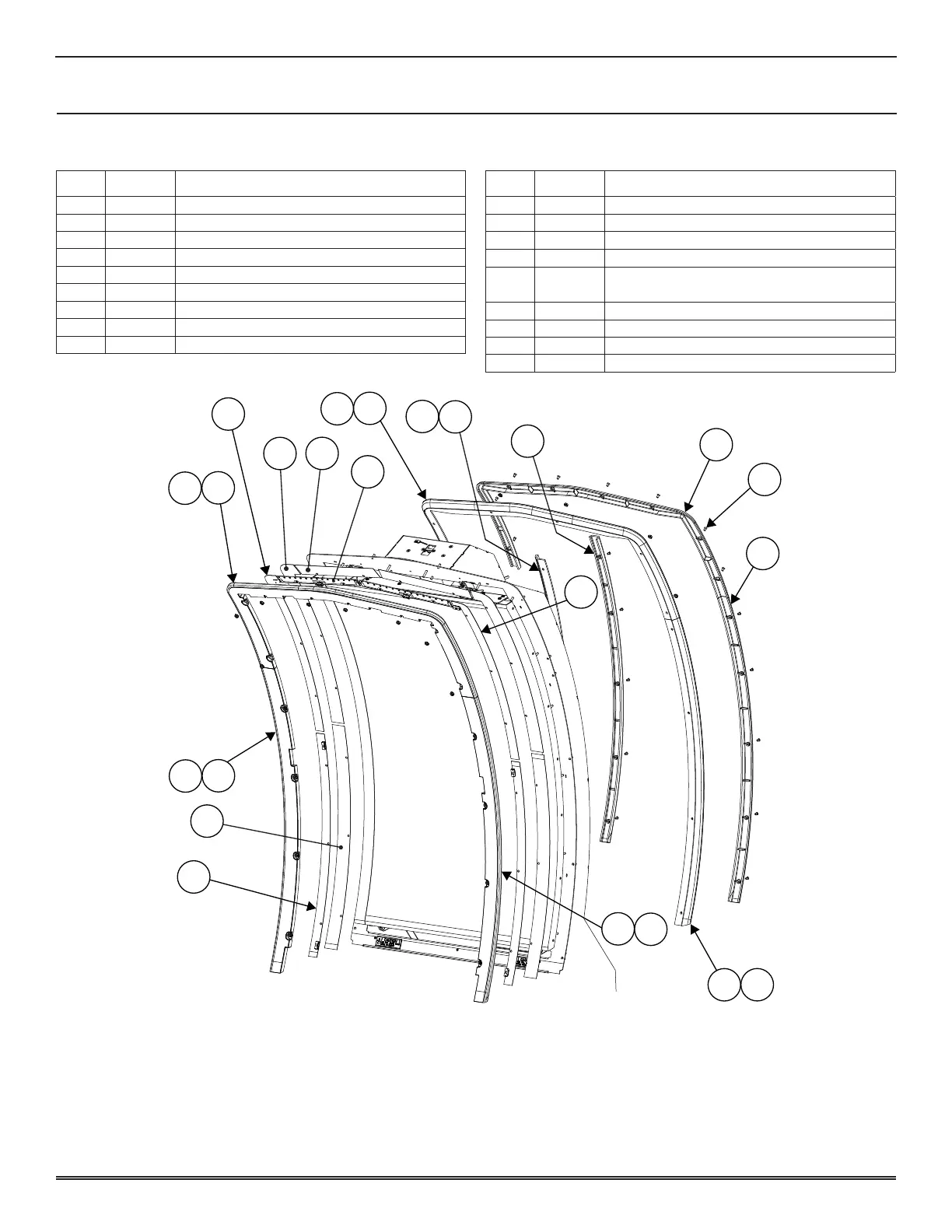

P/n 331405 assy, cab, Main (Fig. 4 oF 6)
ITEM PART # DESCRIPTION
63� 410748 TRIM, ELP, TOP
64� 410749 TRIM, ELP, RT
65� 410750 TRIM, ELP, LH
68� 450016 NUT, HEX KEP, 8-32 (134)
98� 450618
SCREW, FLAT HD PHIL, w/UNDERCUT,
8-32 X 5/16, BLK OXIDE (24)
109� 530664 PCB, PDM2, LED, PDM2-STACK2 (2)
111 530673 PCB, PDM2, LED, PDM2-CURVE-L
112� 530674 PCB, PDM2, LED, PDM2-CURVE-R
113� 530675 PCB, PDM2, LED, PDM2-CURVE (2)
