Krone Fortima F 1250 MC - Assembling the bale ejector

Commissioning
73
Pos: 31.21 /Übersc hriften/Überschri ften 2/K-O/MMontage Bal lenauswerfer @ 32\mod_125 3182217691_78.doc x @ 312680 @ 2 @ 1
7.2 Assembling the bale ejector
Pos: 31.22 /BA/Er stinbetriebnahme/Rundba llenpresse/Op tional für Fortima V1500 ( MC)/V1800 (MC) @ 191\mod_138 1762367860_78.doc x @ 1630563 @ @ 1
Optional for Fortima V1500 (MC)/V1800 (MC)
Pos: 31.23.1 /BA/Er stinbetriebnahme/ Rundballenpresse/Ba llenauswerfer/ 1_Schraubverbindunge n der Aufnahmebleche lösen _Bild_Fortima @ 191\mod_1381928836736_ 78.docx @ 1634130 @ @ 1
1
2
3

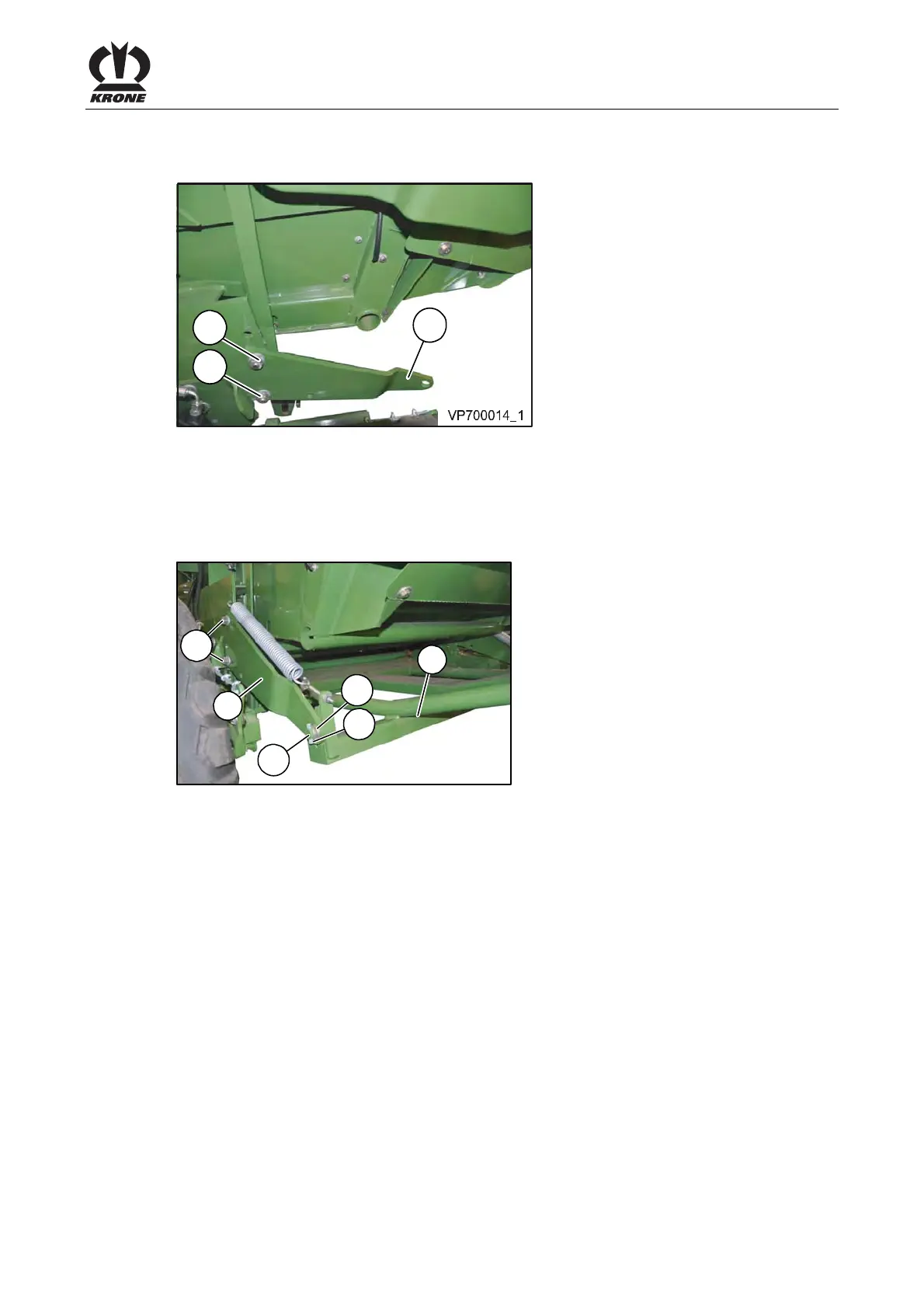

Fig. 26
Pos: 31.23.2 /BA/Er stinbetriebnahme/ Rundballenpresse/Ba llenauswerfer/ 1_Schraubverbindunge n der Aufnahmebleche lösen _Text @ 191\mod_1381 922138919_78.docx @ 163350 1 @ @ 1
• Loosen, but do not remove, the screw connections (1, 2) in the mounting plates (3) on the
right and left of the bale chamber.
• Push both mounting plates (3) outwards.
Pos: 31.23.3 /BA/Er stinbetriebnahme/ Rundballenpresse/Ba llenauswerfer/ 2_Ballenauswerfer zwischen Aufnahmebleche sc hieben_Bild_Fo rtima @ 191\mod_13819291426 73_78.docx @ 1634198 @ @ 1
VP700008_4
6
2
3
4
5
1
Fig. 27
Pos: 31.23.4 /BA/Er stinbetriebnahme/ Rundballenpresse/Ba llenauswerfer/ 2_Ballenauswerfer zwischen Aufnahmebleche sc hieben_Text @ 191\mod_1 381922173572_78.d ocx @ 1633559 @ @ 1
• Slide the bale ejector (1) between the mounting plates (2), inserting the bolts (3) on the bale
ejector into the lower bores in the right and left mounting plates.
• Secure the bolts on the bale ejector on the right and left using a washer (4) and clamping
sleeve (5).
• Securely tighten the screw connections (6) in the mounting plates on the right and left.
