Installation mécanique
Modules d’alimentation et de renvoi sur le réseau EMB9341 et EMB9342
Montage du filtre réseau
4
158
EDBMB9340 DE/EN/FR 12.0
92
365
350
380
15
135
230
7
105
200
PE L1 L2 L3
LIN E
PE L1 ' L2 ' L3 '
LO
AD
> 100 mm
> 100 mm
9340vrm018

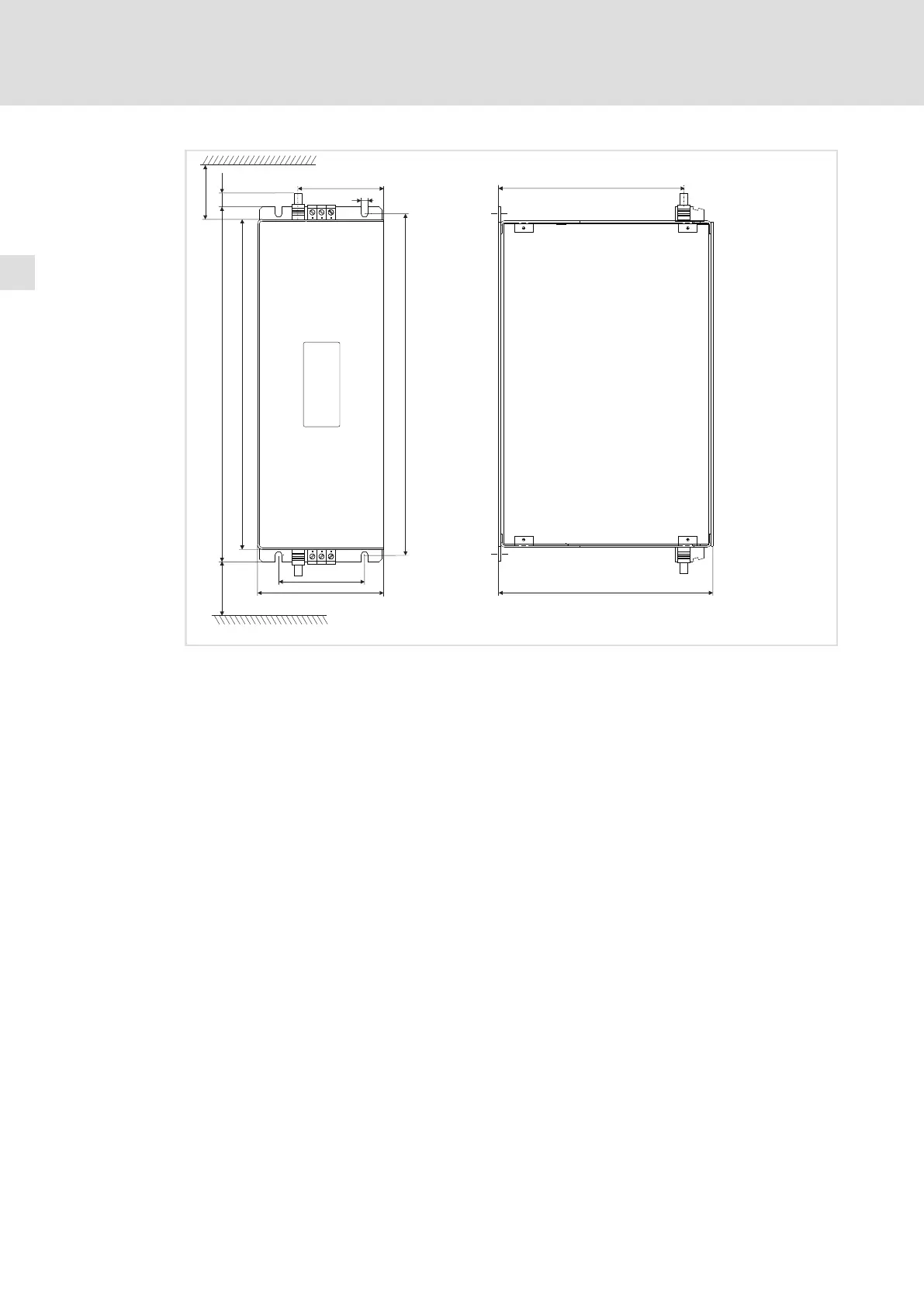

Fig.4−2 Encombrements du filtre réseau EZN3A0088H024 pour module EMB9342
Cotes en [mm]
Ordre des opérations de montage
Procéder comme suit pour le montage du filtre réseau :
1. Réaliser les alésages en vue de la fixation par vis du filtre réseau sur la plaque de
montage de l’armoire électrique :
– Monter le filtre réseau à proximité du module d’alimentation et de renvoi sur le
réseau (à partir de câbles de raccordement de 30 cm, utiliser impérativement des
câbles blindés).
– La qualité de la plaque et du matériel de montage doivent permettre d’assurer une
liaison mécanique durable.
– Respecter les cotes et les espacements prescrits entre les trous d’alésage.
– Prévoir un espace libre de 100 mm au−dessus et en−dessous.
– Position de montage verticale avec raccordements réseau en haut.
2. Visser le filtre réseau sur la plaque de montage de l’armoire électrique.
– Les liaisons mécaniques doivent être durables.
