Installation électrique
Modules d’alimentation et de renvoi sur le réseau EMB9341 et EMB9342
Partie commande
5
182
EDBMB9340 DE/EN/FR 12.0
5.3.2 Partie commande
Affectation des bornes
A1 A2
59
39
22 k
50 mA
50 mA
934x
E1
3 K
10 R
V > 30 V
R
9340vrm007

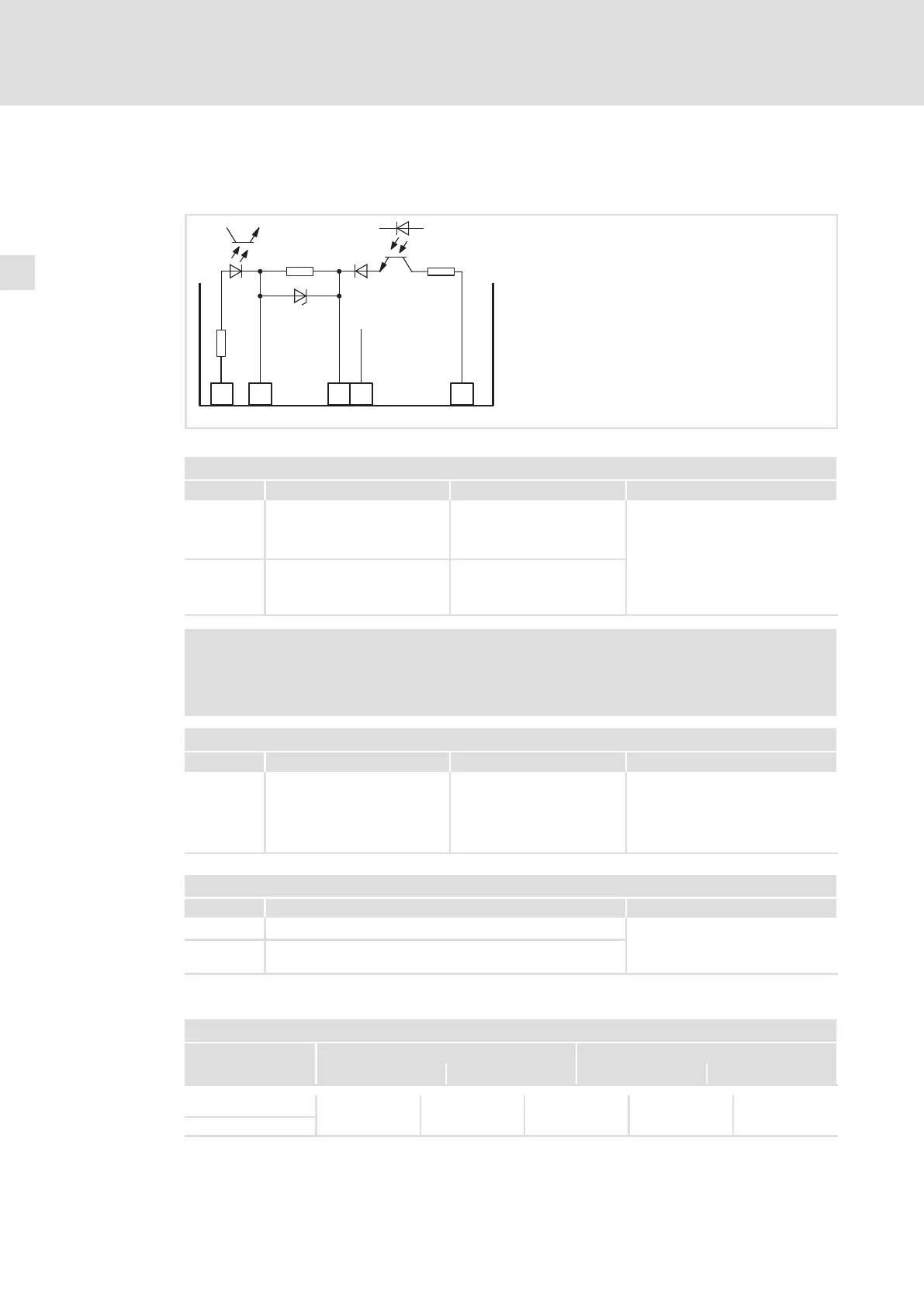

Fig.5−6 Entrées et sorties numériques
Sorties numériques
Borne Fonction Niveau avec sortie activée Valeurs
X2/A1 Message de défaut global BAS
Niveau BAS : 0 ... +5 V
Niveau HAUT : +11 ... +30 V
Résistante aux courts−circuits
Courant de sortie :
50 mA maxi. par sortie
(résistance externe > 480 ohms
pour 24 V)
X2/A2 Défaillance réseau BAS
Remarque importante !
Intégrer les bornes X2/A1 et X2/A2 dans la chaîne de déblocage du réseau
d’entraînements.
Entrées numériques
Borne Fonction Niveau avec entrée activée Valeurs
X2/E1 Blocage du renvoi sur le réseau HAUT Niveau BAS : 0 ... +5 V
Niveau HAUT : +11 ... +30 V
Courant d’entrée pour 24 V : 8 mA
Lecture et traitement des entrées :
une fois/ms (valeur moyenne)
Alimentation
Borne Fonction Valeurs
X2/39 Potentiel de référence pour borne 59
24 V CC, 100 mA mini.
X2/59 Raccordement de la tension d’alimentation des sorties
numériques
Spécifications des borniers à vis
Spécifications pour bornier
Section de câble Couple de serrage
[mm
2
] [AWG] [Nm] [lb−in]
flexible
2.5
12 0.5 ... 0.6 4.5 ... 5.3 PZ0
avec embouts
