Installation mécanique
Modules d’alimentation et de renvoi sur le réseau EMB9341 et EMB9342
Montage du module EMB9341−E / EMB9342−E à l’aide de profilés de fixation (standard)
4
159
EDBMB9340 DE/EN/FR 12.0
4.2.2 Montage du module EMB9341−E / EMB9342−E à l’aide de profilés de fixation (standard)
Le montage avec profilés de fixation n’est réalisable qu’avec le module d’alimentation et
de renvoi sur le réseau EMB9341−E ou EMB9342−E. Les accessoires requis pour le montage
sont livrés avec l’équipement.
Encombrements
b1
b
c
c1
e
a
d
k
g
> 100 mm> 100 mm
9340vrm013

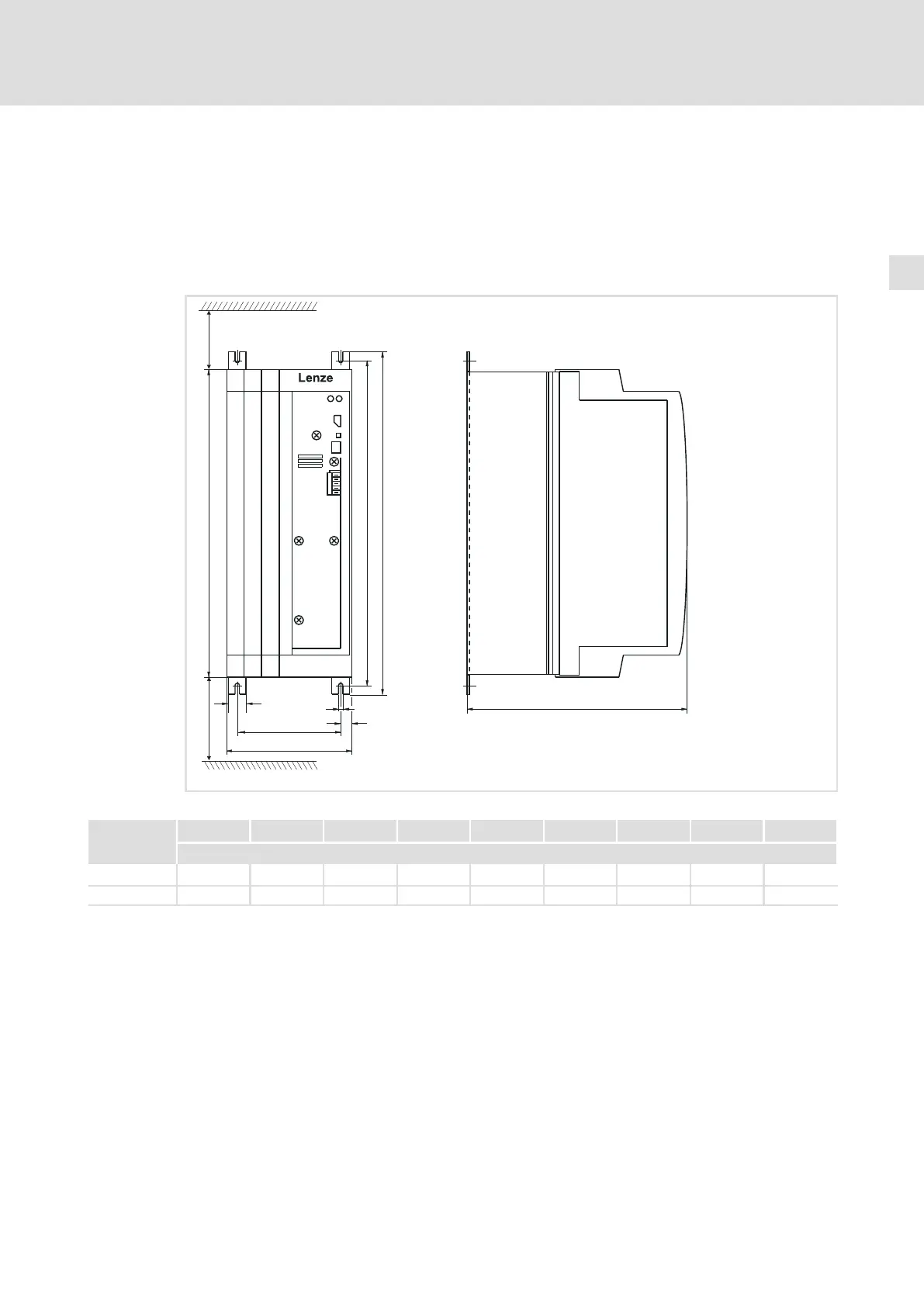

Fig.4−3 Encombrements des modules EMB9341−E et EMB9342−E en cas de montage avec profilés de fixation
a b b1 c c1 d e g k
[mm]
EMB9341−E 135 384 350 21,5 92 365 250 6,5 30
EMB9342−E 135 384 350 21,5 92 365 250 6,5 30
