Mechanische Installation
Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
Montage EMB9341−E / EMB9342−E in "Durchstoß"−Technik (thermisch separiert)
4
28
EDBMB9340 DE/EN/FR 12.0
4.2.3 Montage EMB9341−E / EMB9342−E in "Durchstoß"−Technik (thermisch separiert)
Um die Wärmeentwicklung im Schaltschrank zu reduzieren, können Sie den Kühlkörper
der Versorgungs− und Rückspeisemodule EMB9341−E und EMB9342−E außerhalb des
Schaltschranks montieren. Dafür benötigen Sie einen Montagerahmen mit Dichtung (Zu-
behör).
ƒ Aufteilung der Verlustleistung:
– ca. 65% über separierten Kühler (Kühlkörper und Lüfter)
– ca. 35% im Innenraum des Versorgungs− und Rückspeisemoduls
ƒ Es gelten weiterhin die Bemessungsdaten.
Abmessungen
e
f
d1
d1
d
b1
b
c
c1
a1
a
g
> 100 mm
> 100 mm
9340vrm015

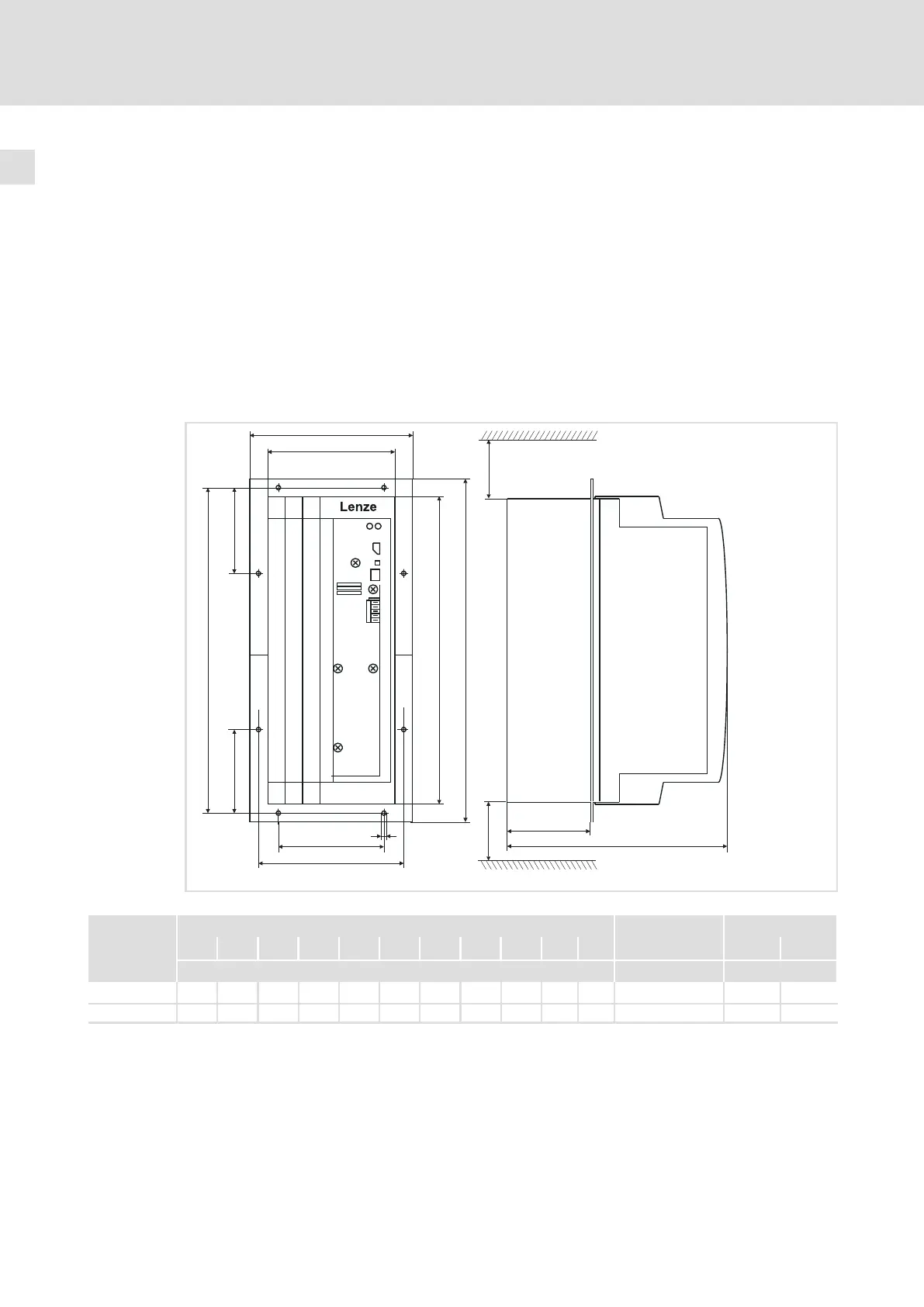

Abb. 4−4 Abmessungen EMB9341−E und EMB9342−E bei Montage in Durchstoßtechnik
Abmessungen Versorgungs− und Einspeisemodul Montagerahmen Einbauausschnitt
a a1 b b1 c c1 d d1 e f g Best. Nr. Höhe Breite
[mm] [mm]
EMB9341−E 169,5 135 385,5 350 117 152,5 366 105,5 250 92 6,5 EJ0038 350 ±3 139 ±3
EMB9342−E 169,5 135 385,5 350 117 152,5 366 105,5 250 92 6,5 EJ0038 350 ±3 139 ±3
