4.2 Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
4.2.1 Montage Netzfilter
 Hinweis!
Für den Betrieb des Versorgungs− und Rückspeisemoduls ist ein Netzfilter
(Zubehör) erforderlich.
ƒ Versorgungs− und Rückspeisemodul EMB9341: Netzfilter EZN3A0120H012
ƒ Versorgungs− und Rückspeisemodul EMB9342: Netzfilter EZN3A0088H024
Abmessungen
PE L1 L2 L3
LINE
PE L1 ' L2' L3'
LOAD
92
245
230
260
15
135
230
7
80
105
> 100 mm
> 100 mm
9340vrm017

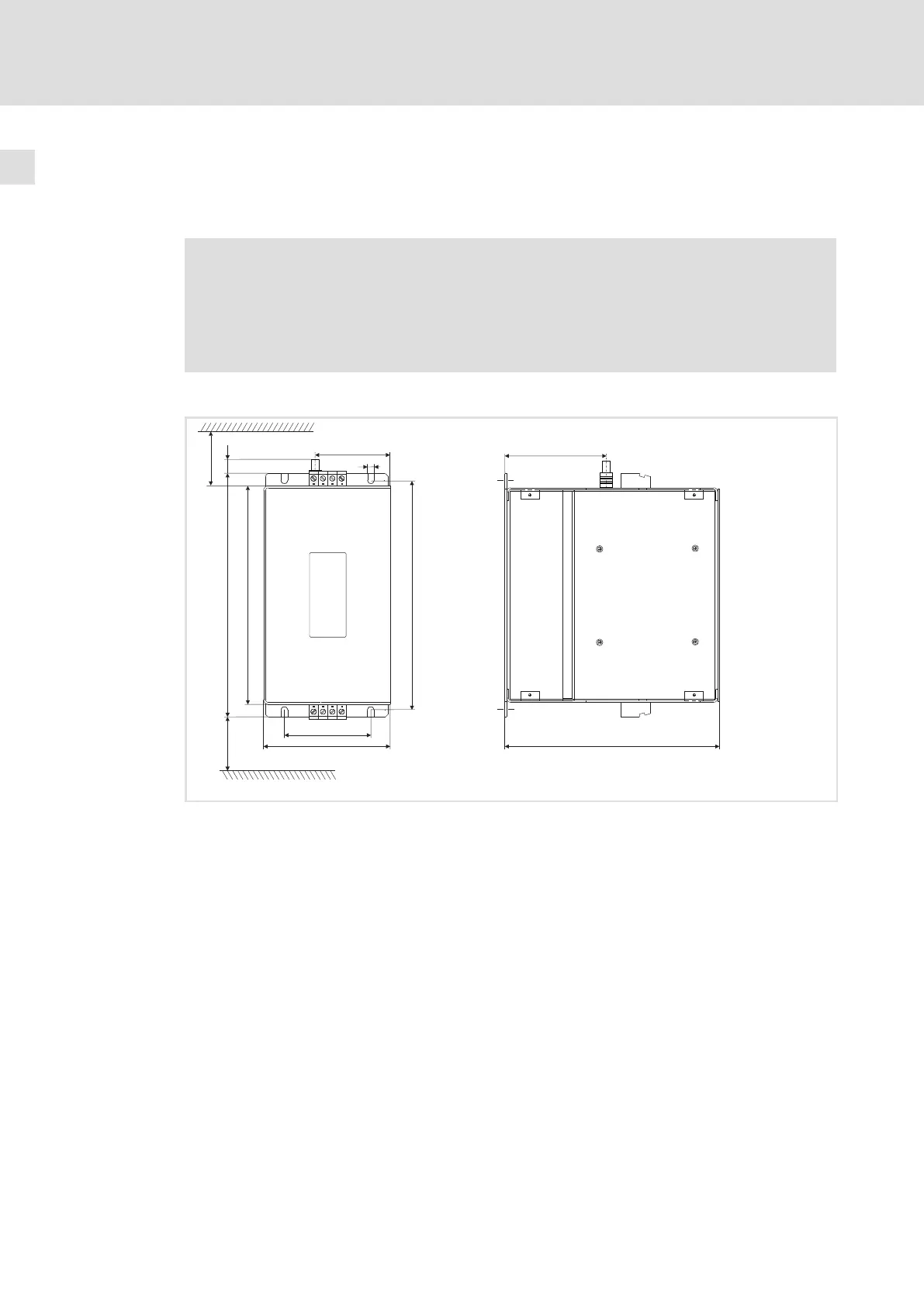

Abb. 4−1 Abmessungen Netzfilter EZN3A0120H012 für EMB9341
Alle Maße in Millimeter.
