Mechanische Installation
Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
Montage Netzfilter
4
25
EDBMB9340 DE/EN/FR 12.0
92
365
350
380
15
135
230
7
105
200
PE L1 L2 L3
LIN E
PE L1 ' L2 ' L3'
LO
AD
> 100 mm
> 100 mm
9340vrm018

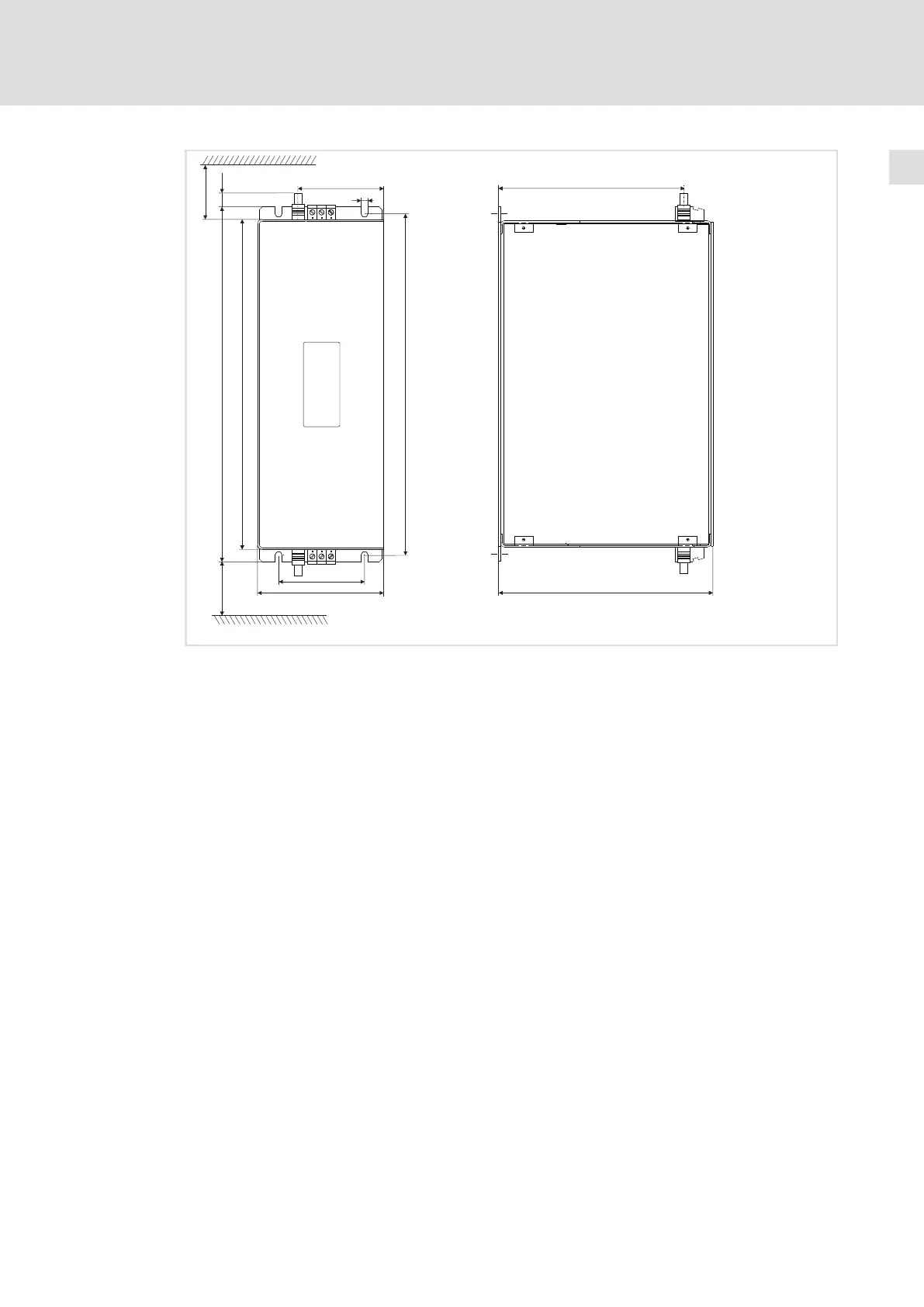

Abb. 4−2 Abmessungen Netzfilter EZN3A0088H024 für EMB9342
Alle Maße in Millimeter.
Montageschritte
So montieren Sie das Netzfilter:
1. Löcher für die Verschraubung des Netzfilters in die Montageplatte des
Schaltschranks bohren:
– Das Netzfilter in der Nähe des Versorgungs− und Rückspeisemoduls montieren (ab
30 cm Anschlussleitungslänge müssen geschirmte Kabel eingesetzt werden).
– Wand−Beschaffenheit und Montagematerial muss die mechanische Verbindung
dauerhaft gewährleisten.
– Abmessungen und Bohrloch−Abstände beachten.
– 100 mm Freiraum ober− und unterhalb einhalten.
– Einbaulage senkrecht, mit oben liegenden Netzanschlüssen.
2. Netzfilter mit der Montageplatte des Schaltschranks verschrauben.
– Die mechanischen Verbindungen müssen dauerhaft gewährleistet sein.
