Elektrische Installation
Versorgungs− und Rückspeisemodul EMB9343
Steueranschlüsse
5
57
EDBMB9340 DE/EN/FR 12.0

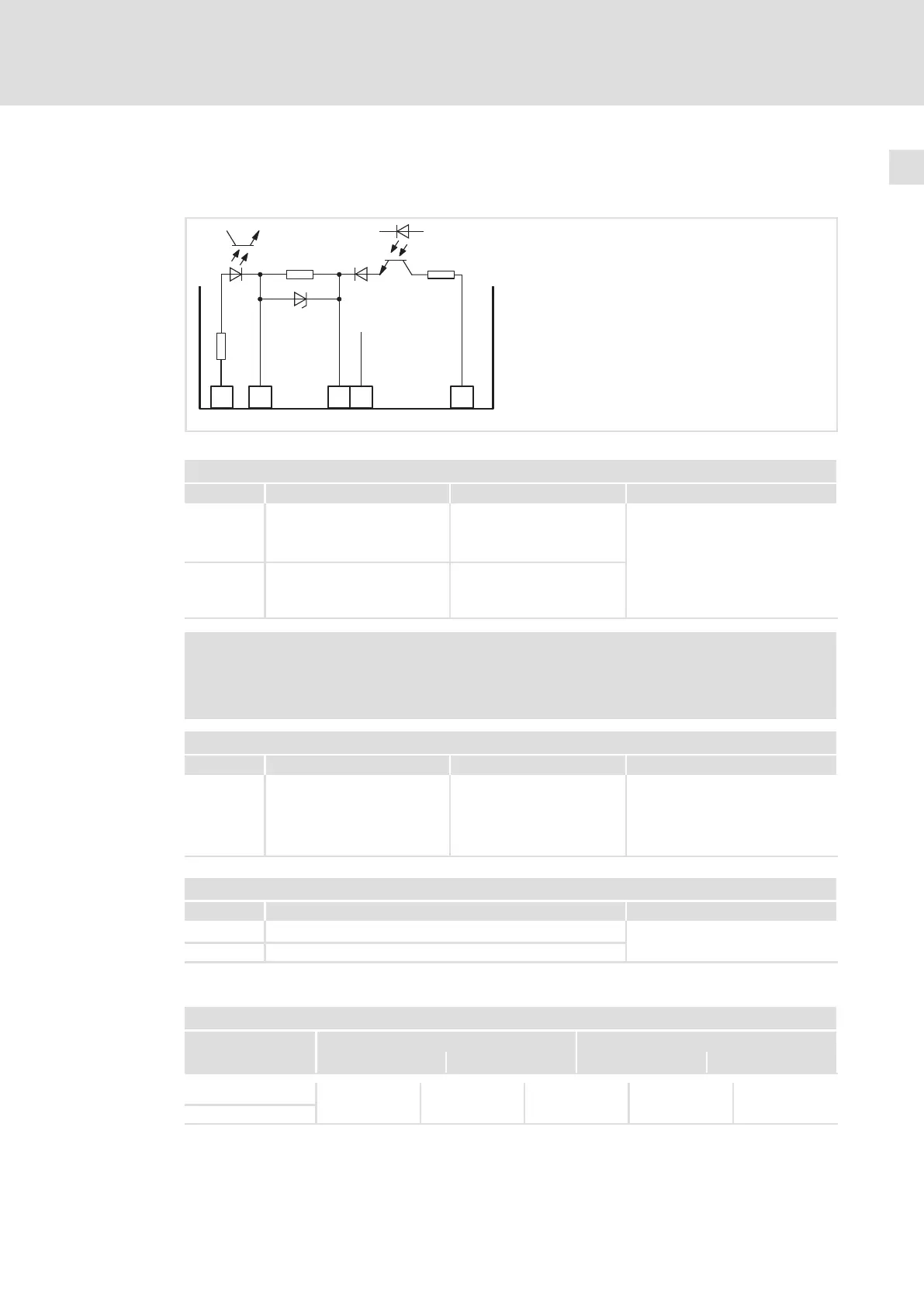

5.4.2 Steueranschlüsse
Klemmenbelegung
A1 A2
59
39
22 k
50 mA
50 mA
934x
E1
3 K
10 R
V > 30 V
R
9340vrm007
Abb. 5−11 Digitale Eingänge und Ausgänge
Digitale Ausgänge
Klemme Verwendung Pegel bei aktivem Ausgang Daten
X2/A1 Sammel−Fehlermeldung LOW
LOW−Pegel: 0 ... +5 V
HIGH−Pegel: +11 ... +30 V
kurzschlussfest
Ausgangsstrom:
max. 50 mA pro Ausgang
(externer Widerstand > 480 Ohm
bei 24 V)
X2/A2 Netzstörung LOW
Hinweis!
Klemme X2/A1 und X2/A2 in die Freigabekette des Antriebsverbunds
integrieren.
Digitale Eingänge
Klemme Verwendung Pegel bei aktivem Eingang Daten
X2/E1 Rückspeisebetrieb sperren HIGH LOW−Pegel: 0 ... +5 V
HIGH−Pegel: +11 ... +30 V
Eingangsstrom bei 24 V: 8mA
Einlesen und Bearbeiten einmal
pro 1 ms (Mittelwert)
Spannungsversorgung
Klemme Verwendung Daten
X2/39 Bezugspotenzial für Klemme 59
DC 24 V, min. 100 mA
X2/59 Anschluss der Versorgungsspannung der digitalen Ausgänge
Daten der Schraubklemmen
Klemmendaten
Leiterquerschnitt Anzugsmoment
[mm
2
] [AWG] [Nm] [lb−in]
flexibel
2.5
12 0.5 ... 0.6 4.5 ... 5.3 PZ0
mit Aderendhülse
