Elektrische Installation
Versorgungs− und Rückspeisemodul EMB9343
Steueranschlüsse
5
58
EDBMB9340 DE/EN/FR 12.0
Verdrahtung
Stop!
ƒ Verlegen Sie die Steuerleitungen nicht parallel zu störbehafteten
Motorleitungen.
ƒ Steuerleitungen grundsätzlich abschirmen:
– Schirmblech im Anschlussbereich mit einer Schraube mit der PE−Fläche
verbinden.
– Schirmblech nicht als Zugentlastung benutzen!
0
1
A1A2
3959
E1
9340vrm012

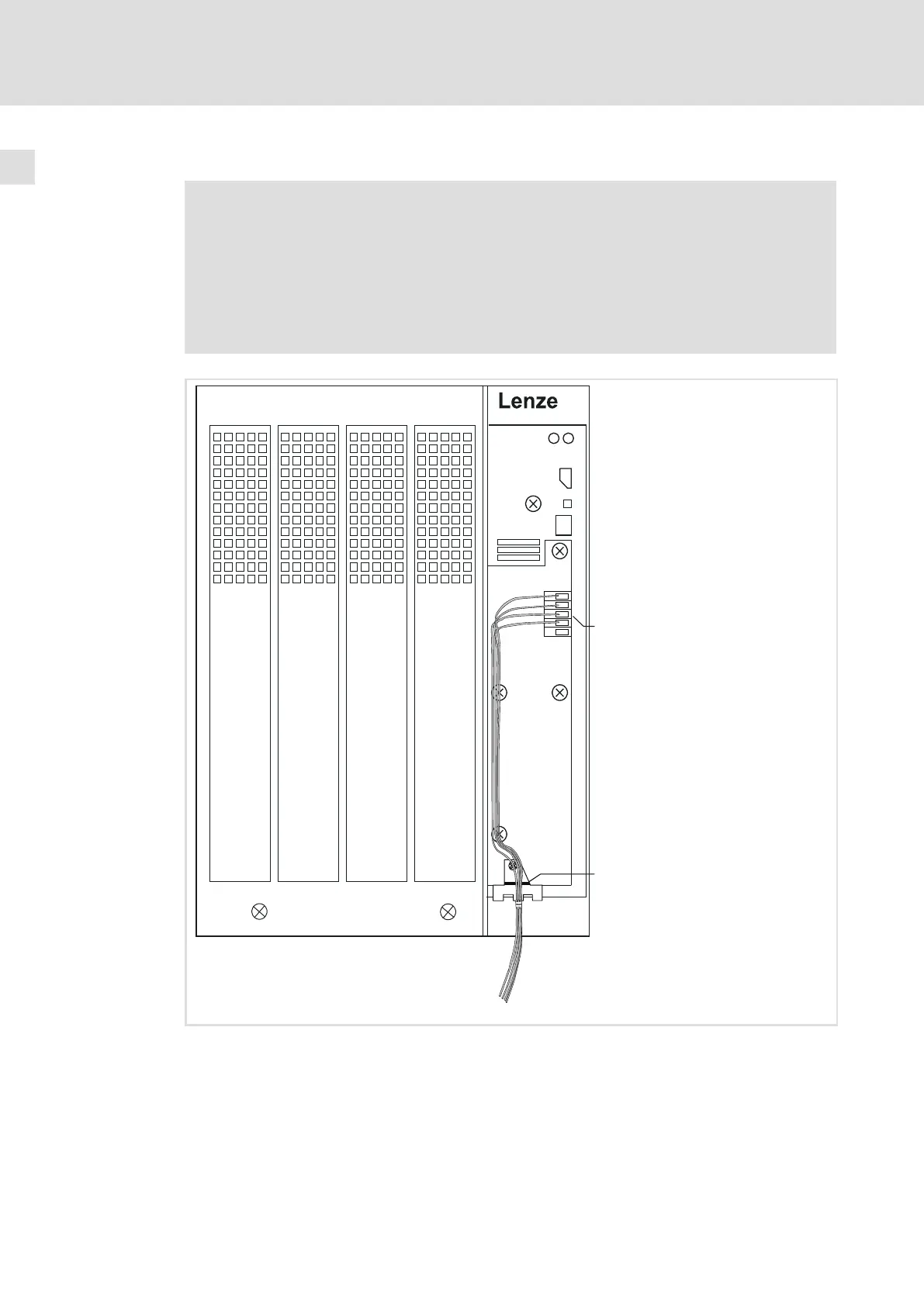

Abb. 5−12 Verdrahtung Steueranschlüsse EMB9343
Steueranschlüsse
Schirmblech Steuerleitung
