Lenze EMB934 Series - Montage EMB9341−E; EMB9342−E mit Befestigungsschienen (Standard)

Mechanische Installation
Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
Montage EMB9341−E / EMB9342−E mit Befestigungsschienen (Standard)
4

26
EDBMB9340 DE/EN/FR 12.0
4.2.2 Montage EMB9341−E / EMB9342−E mit Befestigungsschienen (Standard)
Die Montage mit Befestigungsschienen ist nur mit dem Versorgungs− und Rückspeisemo-
dul EMB9341−E und EMB9342−E möglich. Das erforderliche Zubehör für die Montage ist im
Lieferumfang enthalten.
Abmessungen
b1
b
c
c1
e
a
d
k
g
> 100 mm> 100 mm
9340vrm013

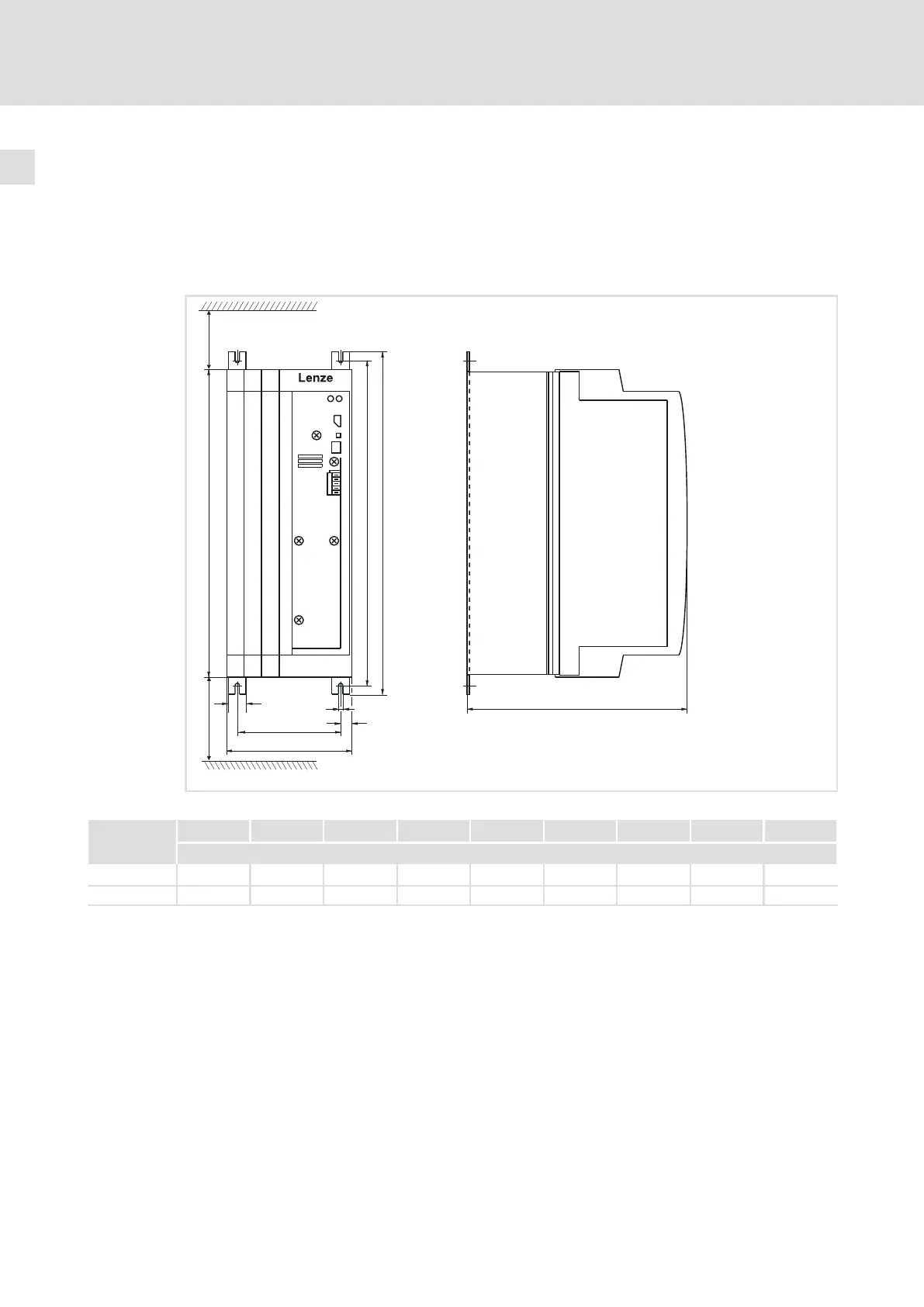

Abb. 4−3 Abmessungen EMB9341−E und EMB9342−E bei Montage mit Befestigungsschienen
a b b1 c c1 d e g k
[mm]
EMB9341−E 135 384 350 21,5 92 365 250 6,5 30
EMB9342−E 135 384 350 21,5 92 365 250 6,5 30
