5.5.2 Mise à l’arrêt contrôlée du réseau
Dans ces conditions de fonctionnement, vous devez utiliser également un ou plusieurs
modules de freinage 935x.
Vous pouvez appliquer le même principe de câblage pour un fonctionnement normal, si
une énergie de freinage dépassant la valeur admissible en fonctionnement avec renvoi sur
le réseau doit être dissipée.
Stop !
Le module d’alimentation et de renvoi sur le réseau risque d’être endommagé
si le module de freinage est activé simultanément à un renvoi sur le réseau.
Réaliser le couplage de façon à ce que le renvoi sur le réseau soit bloqué
lorsque la tension du bus CC atteint des valeurs non autorisées.
PE
U
VW
PE
U
VW
L1 L1 L1L2 L2 L2
L3 L3 L3
+UG -UG
R
B
935x
+UG -UG
R
B
935x
24VDC
K10
39
Ex Ex28 28
Ax
K10
59 39
Ax
59
E1
39
A1 A2
59
934x
Z2.1
Z4
Z2.n
PE PE PE
+UG +UG +UG-UG -UG -UG
F4
F6 F8F5
F7 F9
_
+
=
FAIL
L3’
L2’ L1’
L3.2
L2.2L1.2
9340vrm009

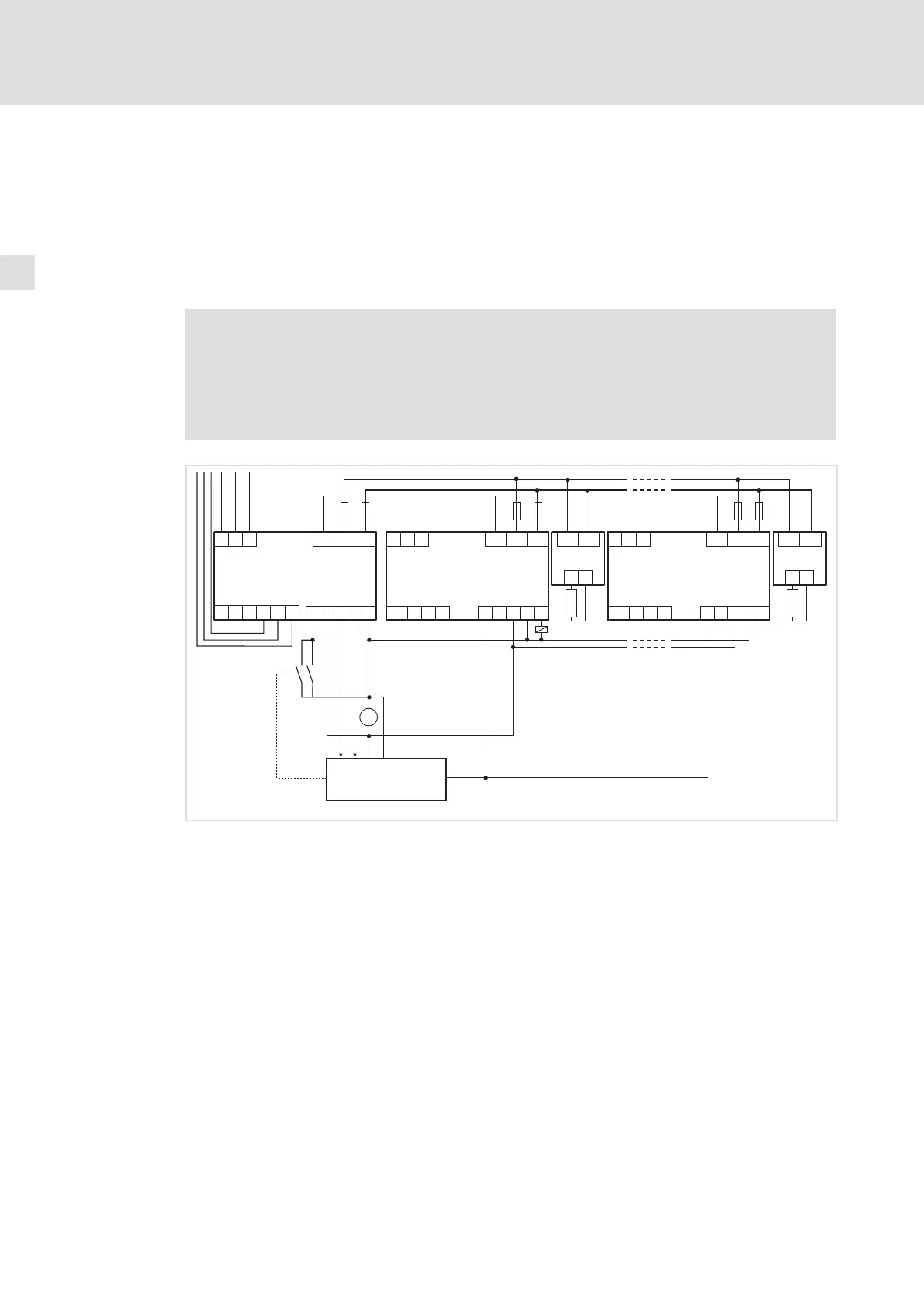

Fig.5−14 Exemple de câblage pour mise à l’arrêt contrôlée du réseau d’entraînements
934x Module d’alimentation et de renvoi sur le réseau
Z2.1 ... Z2.n Variateur monté dans un réseau de plusieurs entraînements
935x Module de freinage avec résistance de freinage
Z4 Système de commande maître (API, PC)
K10 Relais de signalisation "tension du bus CC trop élevée"
F4 ... F9 Fusibles du bus CC
