Installation électrique
Exemples de câblage
Mise à l’arrêt non contrôlée du réseau
5
192
EDBMB9340 DE/EN/FR 12.0
5.5 Exemples de câblage
Stop !
Si la tension du bus CC dépasse de plus de 75 V (EMB9341/EMB9342) ou 100 V
(EMB9343) la valeur crête lors du renvoi sur le réseau, le module est en
surcharge. Cette situation est susceptible d’endommager l’appareil.
Par conséquent, le renvoi sur le réseau doit être bloqué lorsque la tension du
bus CC atteint des valeurs non admissibles.
En fonctionnement normal, le module d’alimentation et de renvoi sur le réseau veille à ce
que la tension du bus CC ne dépasse pas sensiblement la valeur crête de la tension réseau.
La tension du bus CC peut atteindre des valeurs non admissibles dans les cas suivants :
ƒ Coupure réseau lors du renvoi sur le réseau
ƒ Evacuation insuffisante de l’énergie génératrice (puissances crêtes).
Les exemples de câblage suivants illustrent des solutions permettant d’éviter une
augmentation trop importante de la tension du bus CC.
5.5.1 Mise à l’arrêt non contrôlée du réseau

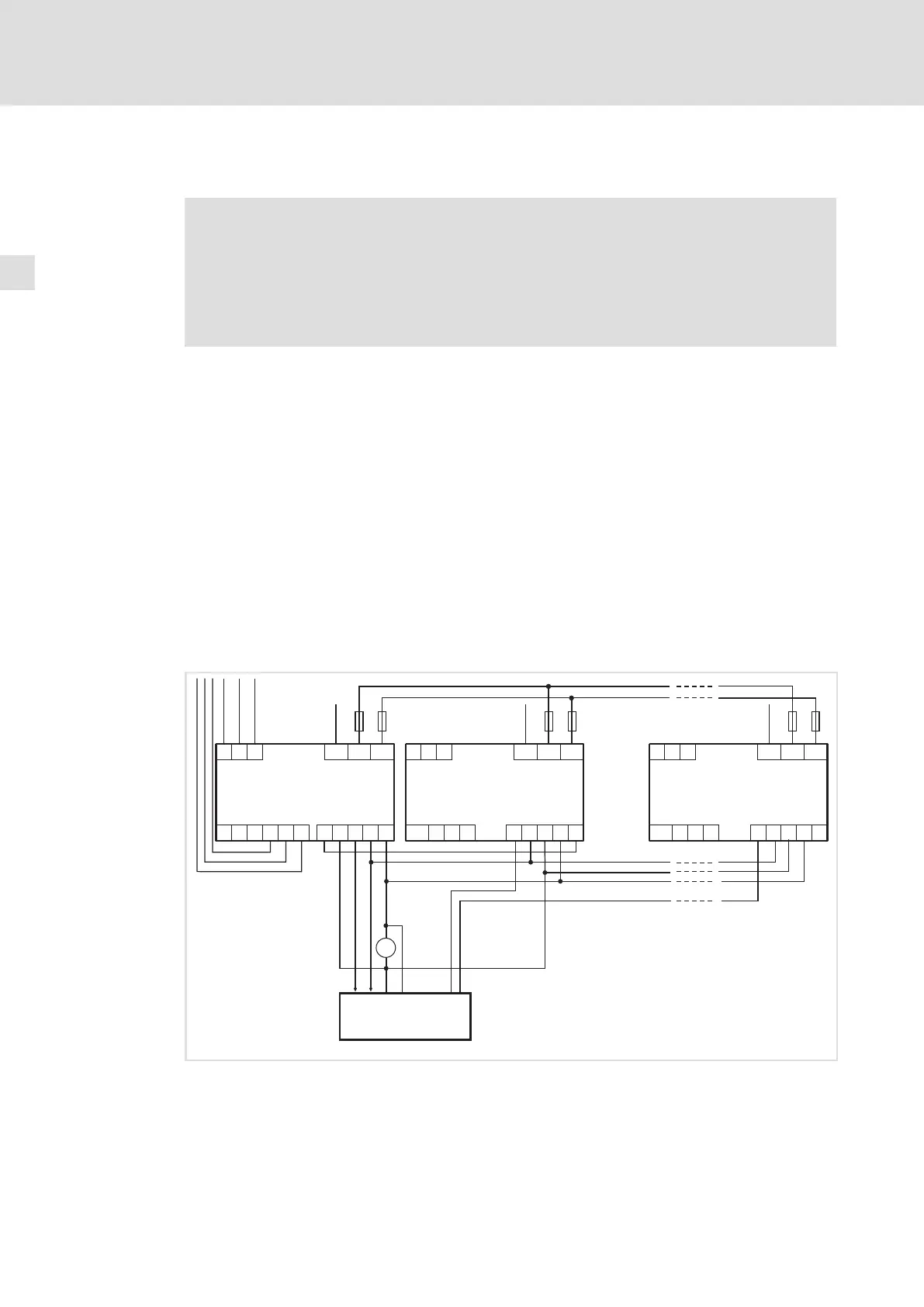

Le schéma ci−dessous est un exemple de solution selon lequel le signal de défaut réseau est
directement transmis aux variateurs de vitesse. En d’autres termes, en cas de coupure
réseau, les variateurs de vitesse sont bloqués indépendamment de l’état de
fonctionnement de la machine.
PE
U
VW
PE
U
VW
L1 L1 L1L2 L2 L2
L3 L3 L3
24VDC
39
Ex Ex28 28
Ax
59 39
Ax
59
E1
39
A1 A2
59
934x
Z2.1
Z4
Z2.n
PE PE PE
+UG +UG +UG-UG -UG -UG
F4
F6 F8F5
F7 F9
_
+
=
FAIL
L3’
L2’ L1’
L3.2
L2.2L1.2
9340vrm008
Fig.5−13 Exemple de câblage − mise à l’arrêt non contrôlée du réseau
934x Module d’alimentation et de renvoi sur le réseau
Z2.1 ... Z2.n Variateur monté dans un réseau de plusieurs entraînements
Z4 Système de commande maître (API, PC)
F4 ... F9 Fusibles du bus CC
