Elektrische Installation
Schaltungsvorschläge
Verbund kontrolliert stillsetzen
5
61
EDBMB9340 DE/EN/FR 12.0
5.5.2 Verbund kontrolliert stillsetzen
Für diese Betriebsbedingung müssen Sie zusätzlich einen oder mehrere Bremschopper
935x einsetzen.
Das gleiche Schaltungsprinzip können Sie verwenden, wenn im Normalbetrieb eine hö-
here Bremsenergie abgeführt werden soll, als im Rückspeisebetrieb zulässig ist.
Stop!
Das Versorgungs− und Rückspeisemodul kann zerstört werden, wenn der
Rückspeisebetrieb des Versorgungs− und Rückspeisemoduls und der
Bremschopper gleichzeitig aktiv ist.
Die Schaltung muss daher so aufgebaut werden, dass der Rückspeisebetrieb
gesperrt wird, wenn die Zwischenkreisspannung unzulässige Werte erreicht.
PE
U
VW PE
U
VW
L1 L1 L1L2 L2 L2
L3 L3 L3
+UG -UG
R
B
935x
+UG -UG
R
B
935x
24VDC
K10
39
Ex Ex28 28
Ax
K10
59 39
Ax
59
E1
39
A1 A2
59
934x
Z2.1
Z4
Z2.n
PE PE PE
+UG +UG +UG-UG -UG -UG
F4
F6 F8F5
F7 F9
_
+
=
FAIL
L3’
L2’ L1’
L3.2
L2.2L1.2
9340vrm009

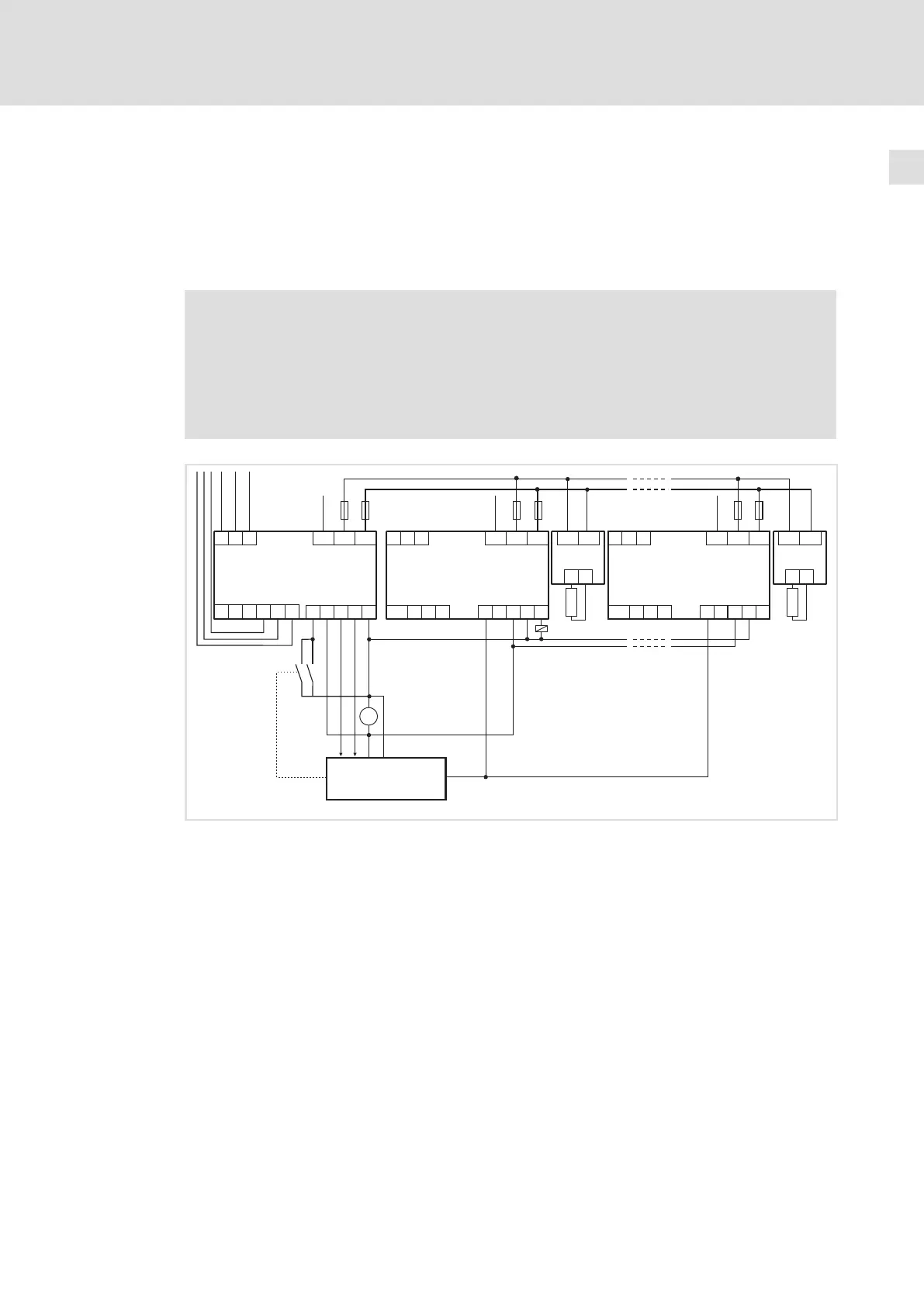

Abb. 5−14 Schaltungsvorschlag Antriebsverbund konntrolliert stillsetzen
934x Versorgungs− und Rückspeisemodul
Z2.1 ... Z2.n Antriebsregler im Antriebsverbund
935x Bremschopper mit Bremswiderstand
Z4 Übergeordnete Steuerung (SPS, PC)
K10 Melderelais "Zwischenkreisspannung zu hoch"
F4 ... F9 Zwischenkreissicherungen
